| SpitChti59 27/03/2024 13:39 |
Eclairage interne des instruments |
|---|---|
| Bonjour à tous, ma demande concerne l'éclairage de la "réglette du chauffage". Comment est-ce que l'éclairage est réalisé? Y a-t-il une ampoule sur l'arrière de cette réglette en plastique noir? Si oui, quel est le modèle d'ampoule nécessaire watt/ socle etc) Et avec quel type de cable (couleur) est-elle alimentée? Merci d'avance pour vos infos. Christophe |
|
| Spectrum80 * 27/03/2024 13:51 |
re : Eclairage interne des instruments |

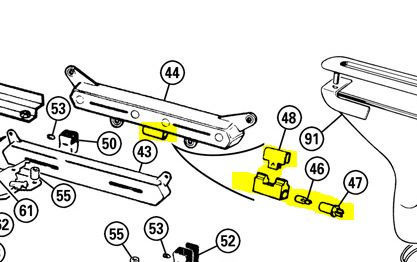

 L'éclairage est réalisé via une petite ampoule emboitée dans un porte ampoule visible en dévissant la partie centrale du tableau de bord. Tu dois avoir un fil rouge et un retour masse. L'ampoule est ce modèle : https://www.moss-europe.fr/bulb-capless-w2-x-4-6d-12v-1-2w-clear-glb286.html?assoc=664122 L'ensemble est surligné en jaune sur le schema de pièces ci joint. |
|
| SpitChti59 27/03/2024 14:07 |
Eclairage interne des instruments |
| Ouahhhh! Quelle rapidité et quelle précision! Merci beaucoup pour ces infos. Je vais maintenant me mettre à la chasse du câble en rapport dans l'arrière du tableau central. J'apprécie énormément la qualité de ce forum et de cette amicale. Christophe |
|
| CityHunter 27/03/2024 15:09 |
re : Eclairage interne des instruments |
| sur la 1500 ce n'est pas éclairé. mais on peur monter le système. AZUA m'avait dit qu'un support d'ampoule pour allume cigares faisait l'affaire. j'ai jamais fait.... |
|
| Spectrum80 * 27/03/2024 15:14 |
re : Eclairage interne des instruments |
| Alors si sur la 1500 c'est éclairé. Par contre le support d'ampoule (48 sur le schéma) est souvent manquant ou cassé. J'ai pu avoir la pièce 44 en entier avec le support 48 par un des membres. N'ayant pas le support 47, j'ai acheté un support pour ampoule LED et utilisé une ampoule LED à la place (ca diffuse moins mais ca fonctionne) Support utilisé : Douille T5 sur Am... Lampe Led utilisée : GLL Ampoules LED T5 Blanc 3030 3SMD W1.2W |
|
| frederic 28/03/2024 08:21 |
re : Eclairage interne des instruments |
| Tiens le sujet ressort! Il y avait eu un long fil là dessus il y a des années sur ce site, qui avait abouti de mémoire à mettre en rupture le fournisseur qui avait le porte ampoulemais dont j ai oublié le nom.en fait seuls les modèles usa bénéficiaient à l origine de cet eclairage | |
