| david 26/12/2023 22:37 |
remontage moyeu arrière |
|---|---|

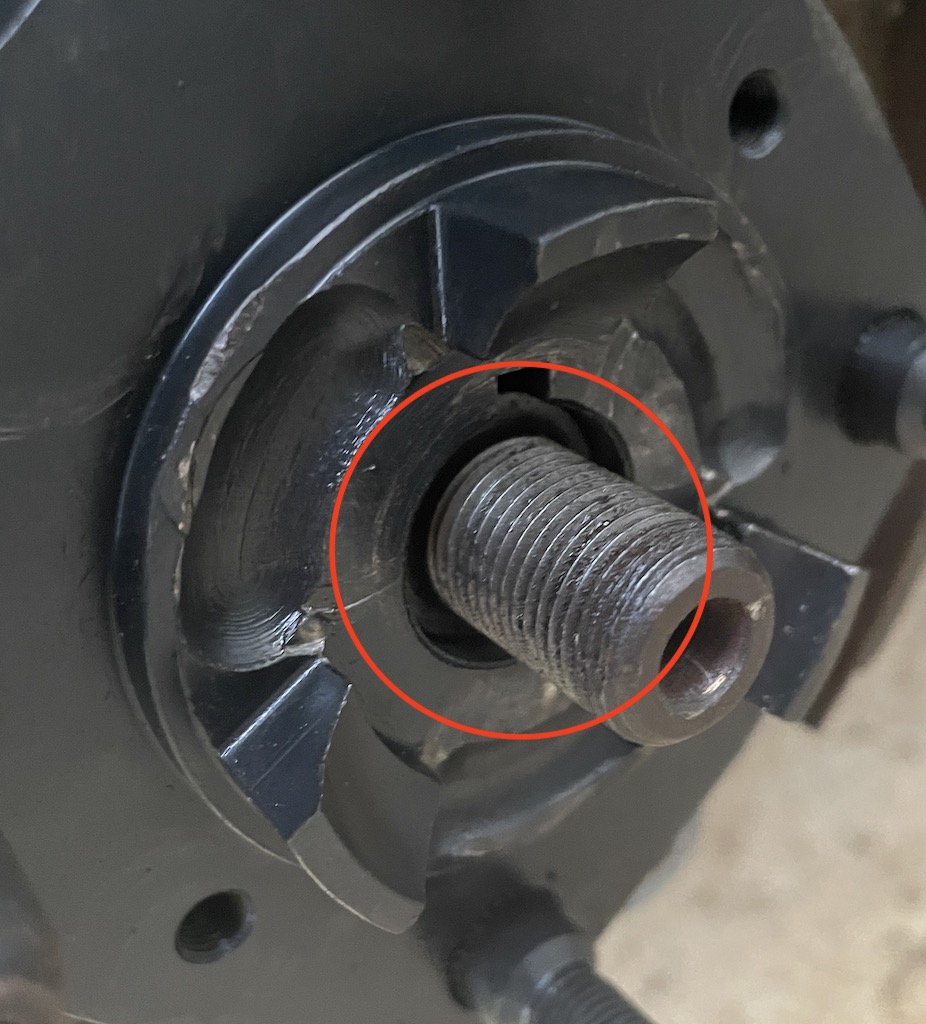

 j'essaie de remonter le moyeu mais comme on le voit sur la photo, le moyeu ne s'enfonce pas assez sur l'axe. Au remontage, avant serrage, le moyeu doit venir en parfait alignement de l'axe, correct ? L'ancien moyeu flottait carrément... mais là c'est tout l'inverse.. Erreur de pièce ? défaut d'usinage ? A vos bons conseils. Merci |
|
| Dondiego 27/12/2023 07:18 |
re : remontage moyeu arrière |
| Bonjour, c'est normal sinon l'effort de serrage se ferait sur l'axe et non sur le moyeu. C'est un montage conique, il faut que le moyeu se coince sur l'axe. Bien serrer l'écrou au couple préconisé. | |
| David 27/12/2023 12:44 |
re : remontage moyeu arrière |
| Don Diego J’ai bien essayé mais rien n’y fait ! Il ne bouge pas. D’où ma question. |
|
| Dondiego 27/12/2023 13:01 |
re : remontage moyeu arrière |
| S'il ne bouge pas c'est qu'il est arrivé au bout de sa capacité à s'enfoncer, il est donc coincé par le cône. L'écrou bloqué au couple assurera qu'il ne se démanche pas. D'ailleurs à l'état actuel sans écrou il doit être difficile de le retirer. Juste une confirmation, la clavette a-t-elle été correctement mise en place? | |
| tommybolin 27/12/2023 13:13 |
re : remontage moyeu arrière |

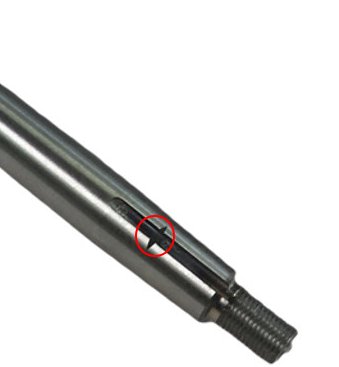

 Idem Dondiego. Assure-toi également que la clavette est correctement assise dans sa rainure sur l'arbre, et qu'elle vient bien contre la marque faisant office de butée sans la dépasser avant de poser le moyeu & serrer au couple. cdlt :) |
|
| David 27/12/2023 21:49 |
re : remontage moyeu arrière |
| Don Diego J’ai bien essayé mais rien n’y fait ! Il ne bouge pas. D’où ma question. |
|
| David 27/12/2023 21:56 |
re : remontage moyeu arrière |
| Et bien là c’est sans la clavette. En effet, si je serre un peu ça commence à être difficile de le retirer ensuite. Il n’est pas assez enfoncé car il ne vient pas se loger dans le porte-roulement. À quelle distance est cette marque car je crois qu’elle n’est pas.. |
|
| CL56 * 28/12/2023 08:46 |
re : remontage moyeu arrière |
| Bonjour, Sur le bulletin 98 de l'Amicale , j'ai expliqué les étapes successives pour obtenir un montage précis. Maintenant, je ne sais pas si un non adhérent peut accéder aux différents bulletins voire tutos . Cdlt PS: je conçois que l'impression sur le bulletin n'est pas top; je le proposerai sous forme de Tuto bientôt. |
|
| Dondiego 28/12/2023 11:03 |
re : remontage moyeu arrière |
| Il y a celui du bulletin 61 en attendant https://www.amicalespitfire.org/membres/documents/technique/pdf/bul61_16.pdf |
|
| tommybolin 28/12/2023 13:13 |
re : remontage moyeu arrière |
| Bonjour David, On a déjà abordé le sujet ici : https://www.amicalespitfire.org/cyberspit/index.php?lecture=359373&debut=30&recherche=clavette&rt=tx&page=2#359373 Comme déjà dit, il est tout à fait normal que l'arbre reste en retrait du moyeu après serrage comme illustré par la photo. Il est normal aussi que la simple mise en place du moyeu sur l'arbre sans serrer ou avec peu de serrage entraîne le "collage" de celui-ci. C'est dû à l'angle particulièrement fermé des cônes ajouté à la longueur des portées. Soit ton souci est un pb de positionnement de la clavette sur l'arbre (donc trop reculée). Soit la distance d'emmanchement du porte-roulements sur l'arbre a été directement reprise du manuel.. or les arbres, qu'ils soient d'origine ou refabriqués, n'ont pas toujours la même longueur de filetage, source d'erreur de positionnement d'où l'avantage de réaliser un montage à blanc du moyeu sur l'arbre nu afin de repérer/tracer la position de l'extrémité (coté intérieur) du moyeu. Le deal étant d'emmancher l'ensemble porte-roulements un poil en retrait de cette marque afin de finaliser la mise en place par le serrage de l'écrou de l'arbre. Bon courage ;) |
|
| David 28/12/2023 16:30 |
re : remontage moyeu arrière |
| Ha ben j’ai dû mal cherché, pas trouvé le fil.. Bon et bien suis bon pour un démontage du demi arbre et verif des différentes cotes. L’autre côté, arbre neuf, moyeu d’origine et montage nickel. Il me semble avoir mis les exactes mêmes cotes des deux côtés. Du coup c’est le moyeu qui n’est pas usiné à l’identique. Merci |
|
| David 28/12/2023 17:01 |
re : remontage moyeu arrière |
| Ha ben j’ai dû mal cherché, pas trouvé le fil.. Bon et bien suis bon pour un démontage du demi arbre et verif des différentes cotes. L’autre côté, arbre neuf, moyeu d’origine et montage nickel. Il me semble avoir mis les exactes mêmes cotes des deux côtés. Du coup c’est le moyeu qui n’est pas usiné à l’identique. Merci |
|
