| Geo42 07/06/2015 23:06 |
Joint torique allumeur Delco Remy D 200 |
|---|---|
| Bonsoir L un d entre vous aurait il les caractéristiques ( diamètre et section ) du joint torique d origine svp ? Je doute que celui que j ai casse au démontage soit celui d origine. Il avait l air de flotter dans la gorge de l arbre de l allumeur. Merci! |
|
| Geo42 08/06/2015 17:55 |
re : Joint torique allumeur Delco Remy D 200 |
| Ben allez quoi ! c'est pas un petit joint qui va vous faire peur ? si ? :-) |
|
| tommybolin 08/06/2015 17:59 |
re : Joint torique allumeur Delco Remy D 200 |
| bonjour Geo, il est dispo chez canley..sinon tu mesures le dia du logement du delco sur le bloc et le dia du fond de gorge et tu files avec ces cotes chez un détaillant en fournitures industrielles ;-) | |
| Geo42 08/06/2015 18:11 |
re : Joint torique allumeur Delco Remy D 200 |
| Sans rire, il est dispo ? bien fait pour moi alors..j'ai passé ma commande pour mon arbre d'allumeur et mon pignon de compte tours ce we ! Et M...... ! ( ah oui mais "EACH OUT OF STOCK, AVAILABLE TO ORDER ") donc détaillant ! Merci Tommy lol |
|
| vonny * 08/06/2015 18:13 |
re : Joint torique allumeur Delco Remy D 200 |
| Bonjour, en précisant la matière : en nitrile (minimum) ou viton (le must) ; bonne soirée Amicalement Charly |
|
| Geo42 08/06/2015 22:48 |
re : Joint torique allumeur Delco Remy D 200 |
| Bonsoir Charly Quels sont les atouts du Viton? Visuellement peut on faire la différence entre ces deux matières? Ou y a t il un code pour les reconnaître ? je vais fouiner sur Google ... |
|
| Geo42 08/06/2015 23:43 |
re : Joint torique allumeur Delco Remy D 200 |
| Je comprends mieux.... http://www.anfray.fr/pfr-fpm-viton- http://www.skf.com/fr/products/seals/industrial-seals/power-transmission-seals/principles/seal-materials/sealing-lip-materials/nitrile-rubber/index.html |
|
| Geo42 10/06/2015 13:21 |
re : Joint torique allumeur Delco Remy D 200 |

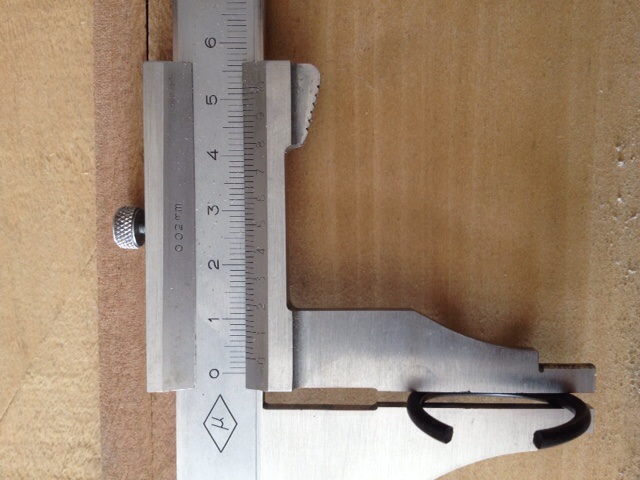

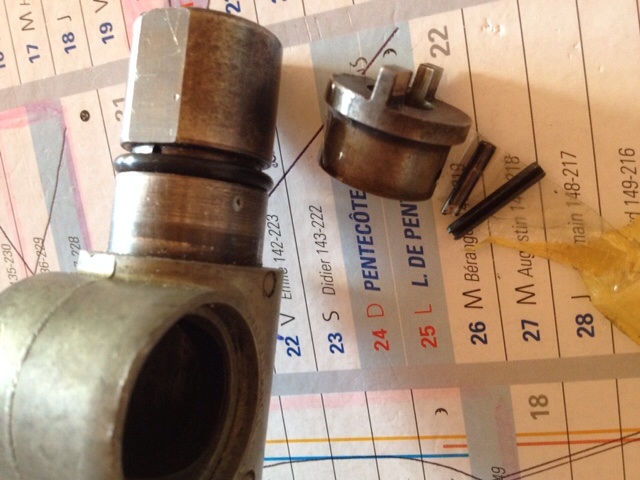

 S agit-il d'un passage pour l huile ? Pour l'air ? le joint torique doit-il remplir complètement la gorge et du coup obstrué ce petit passage? Ce qui me semblerait bizarre de boucher un trou prévu! Le tore du joint doit ptet être bien inférieur a la largeur de la gorge du coup ? Pour info diamètre du logement du DELCO : 27,98mm Diamètre pied d allumeur : 27,88mm Diamètre au niveau du fond de gorge :22,36 mm Tore du Joint monte et casse au démontage: 2,94mm Seulement pour le diamètre du joint, aucune idée. Car il doit passer par le pied qui en diametre est plus gros que le fond de la gorge... Un indice ? L un d entre vous a t il les cotes du joint ? Pour infos Si " je me prends la tête " juste pour un joint basique que je peux trouver chez datch c est juste que j aime comprendre ce que je fais et apprendre par la même occasion;-) |
|
| tommybolin 10/06/2015 16:47 |
re : Joint torique allumeur Delco Remy D 200 |
| bonjour Geo ,sans interférence ton joint devrait faire 27,98 - 22,36 =5,62 / 2 soit au rayon : 2,81 de section à laquelle il faut rajouter la valeur du serrage afin d'étancher.. Ton joint cassé est surement écrasé à 2,94, donc voir peut-etre la cote std dispo entre 2,94 et 3mm.. Un joint neuf aura tte la souplesse pour passer la section cylindrique .;-) | |
| Geo42 10/06/2015 16:58 |
re : Joint torique allumeur Delco Remy D 200 |
| Merci ;-) Tu as une explication concernant l orifice dans la gorge Tommy stp ? |
|
| tommybolin 10/06/2015 18:04 |
re : Joint torique allumeur Delco Remy D 200 |
| non je sèche;-(( graissage? sais pas mais il y a surement une raison à sa présence...;-) ou alors le joint est plus petit de section mais d'un dia supérieur à son logement et l'interférence se fait plutot sur le dia extérieur ET la face supérieure de la gorge mais pas sur la portée intérieure...laissant un éventuel passage pour l'huile??? | |
| vonny * 10/06/2015 18:37 |
re : Joint torique allumeur Delco Remy D 200 |
| Bonsoir, pour lubrifier légèrement le joint au niveau du contact tournant et éviter le fonctionnement à sec ( le caoutchouc n'aime pas d'une manière générale) ; nota il est probable qu'il y ait une légère pression d'huile pour garantir cette lubrification. Cordialement Charly |
|
| Geo42 10/06/2015 18:49 |
re : Joint torique allumeur Delco Remy D 200 |
| Merci a tous les deux. J ai trouve ce site: http://www.123roulement.com/gamme-accessoire.php Je vais tenter pour voir si je peux trouver rondelles bagues joints etc. |
|
| Geo42 11/06/2015 12:18 |
re : Joint torique allumeur Delco Remy D 200 |
 J'avance mais pas vite;-) |
|
