| Mathieu 15/12/2023 18:20 |
Train arriere - point de detail montage |
|---|---|

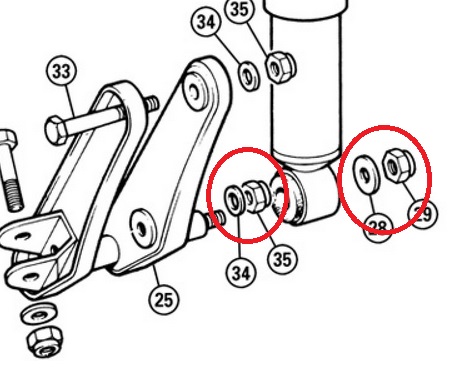

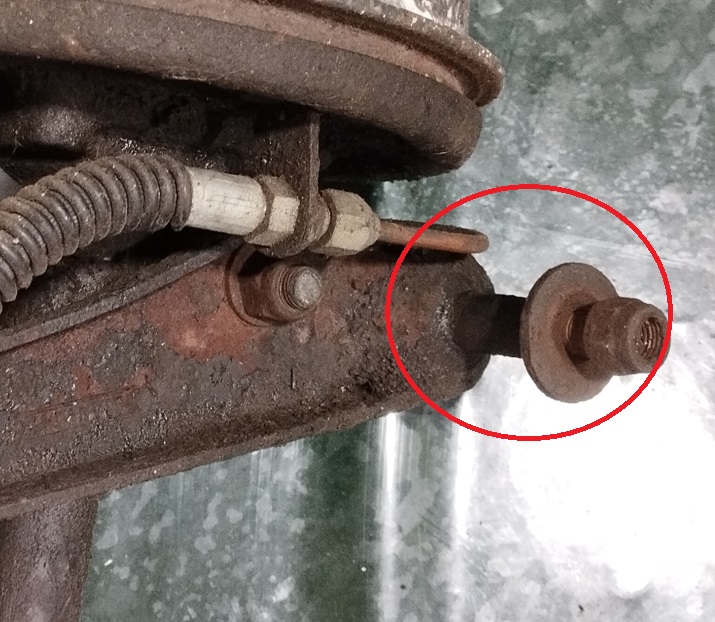

 Allez on prépare le montage de demain matin. J'ai un doute sur le point entouré en rouge. Entre le "vertical link" et l'amortisseur. La vue eclatée indique rondelle + ecrou entre les 2 puis rondelle et ecrou apres l'amortisseur. C'est correct ? Quand je vois mes photos de dépose j'aurai imaginé qu'ils sont jumelés sans organe intermediaire... Bonne soirée, bon week end a tous Mathieu |
|
| Mathieu 15/12/2023 18:20 |
re : Train arriere - point de detail montage |
 |
|
| tommybolin 15/12/2023 18:37 |
re : Train arriere - point de detail montage |
| Bonsoir Mathieu, 34/35 font partie du boulon pivot maintenant le porte-roulements au centre du vertical link. Oui photo correcte les silent-blocs des amortos n'ont pas de bague intérieure. cdlt :) |
|
| Mathieu 16/12/2023 13:08 |
re : Train arriere - point de detail montage |

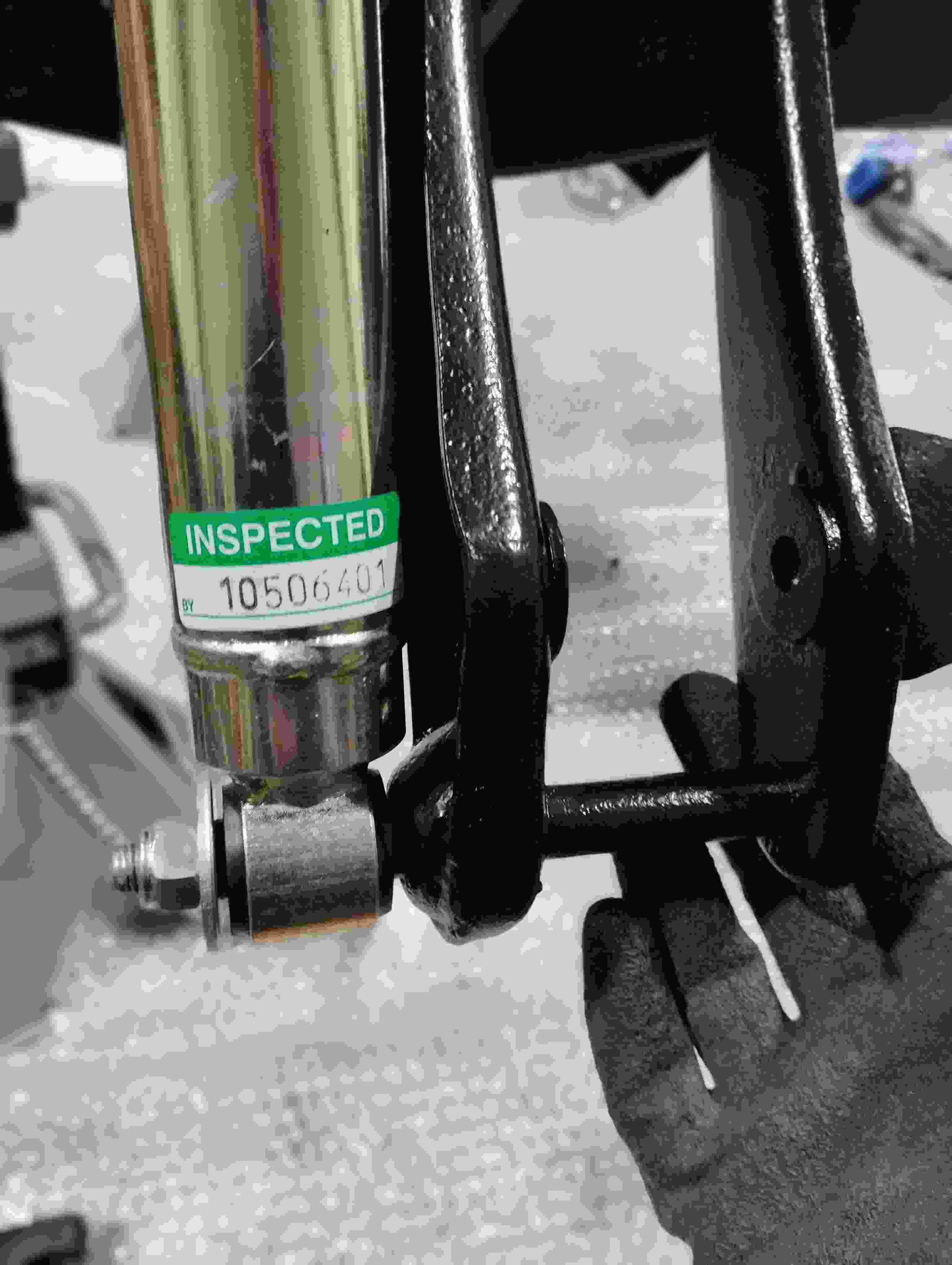

 C'est simplement comme ceci ? Bon week end |
|
| tommybolin 16/12/2023 14:14 |
re : Train arriere - point de detail montage |
| Oui. Selon la marque, certains amortos peuvent être équipés d'un silent-bloc inférieur unique incorporant une bague entretoise centrale en acier. Si c'est bien le cas sur ton montage, alors l'espace constaté entre le caoutchouc et la rondelle est normal en position de blocage. Par contre si cette entretoise métal n'est pas présente, la largeur de la partie caoutchouc doit être suffisante afin d'obtenir un maintien latéral correct avec légère contrainte ou jeu réduit sur le caoutchouc, sinon compenser avec des rondelles. Bon we too :) |
|
| Mathieu 16/12/2023 14:27 |
re : Train arriere - point de detail montage |
| Il y avait de base une bague acier dans le silent bloc inférieur. J'ai du la chasser sinon l'axe du vertical link ne pouvait pas rentrer dans le silentbloc inférieur. La bague était du meme diamètre que l'axe, j'ai imaginé qu'il fallait l'enlever et juste brider avec la rondelle + écrou comme sur mon montage a blanc. Est ce ok selon toi ? Serrage 65 nm c'est bien cela ? Bonne apres midi |
|
| tommybolin 17/12/2023 10:23 |
re : Train arriere - point de detail montage |
| Bonjour Mathieu, Perso j'intercalerais une rondelle plate supplémentaire autour de l'axe pour compenser l'espace présent entre la grande rondelle de butée et le silent-bloc (idem diamètre int. de la bague acier et dia ext. 1/4 inférieur au diamètre du silent-bloc). Serrage amorto : 50Nm en bas et 65Nm sur le boulon du haut. Bon dimanche ;) |
|
