Dondiego

21/09/2023
10:31		 Plaques de custodes GT6 Mk3

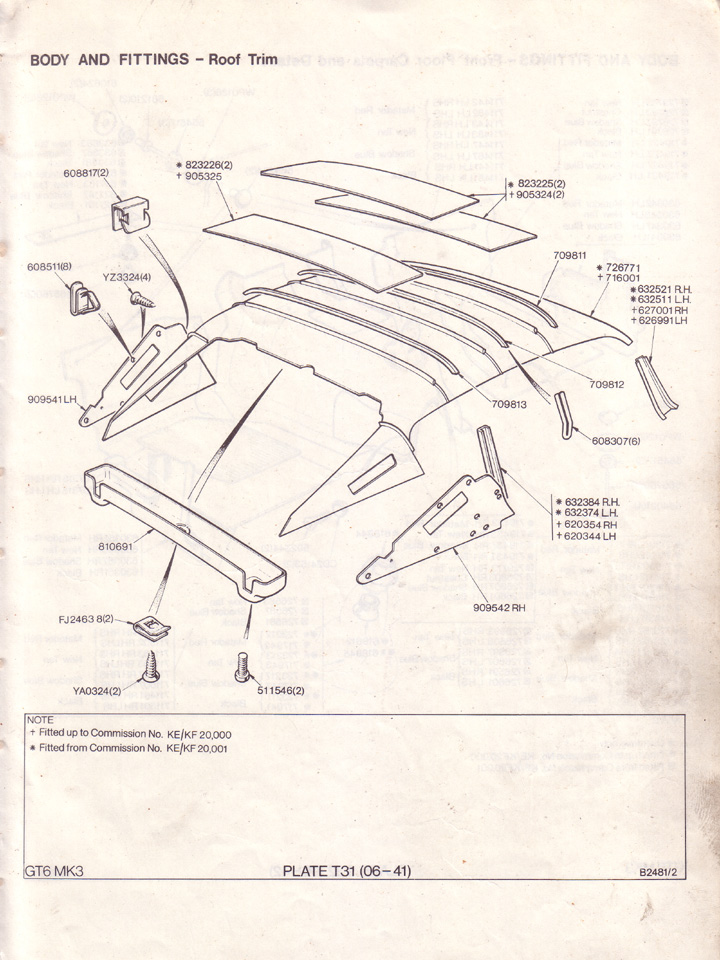

Bonjour, ma caisse avance et je me retrouve avec un problème. Comme il me manque tout l'intérieur, est-ce que quelqu'un aurait la possibilité de me faire un patron des plaques de custode qui se placent sous le ciel de toit (pièces 909541LH et 909542 RH)? J'en ai fait un moi-même avec du carton mais je me retrouve avec quelque chose qui n'est pas ressemblant sur la partie avant, avec ce que l'on trouve sur les catalogues de pièces détachées. Autres questions, quelle épaisseur font-elles, comment les conduits d'aération sont fixés sur celles-ci (devant, à travers, derrière?)? Merci d'avance, François.
tommybolin

21/09/2023
16:43		 re : Plaques de custodes GT6 Mk3

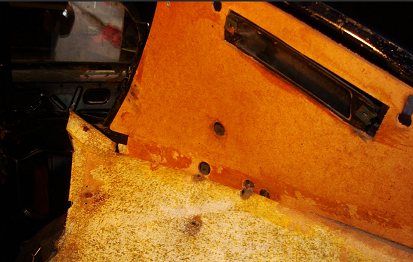

Bonjour Dondiego,
Les panneaux sont fixés par des clips & vis haut et bas.
Le compas de glace de custode le prend en sandwich à l'Av (2 vis).

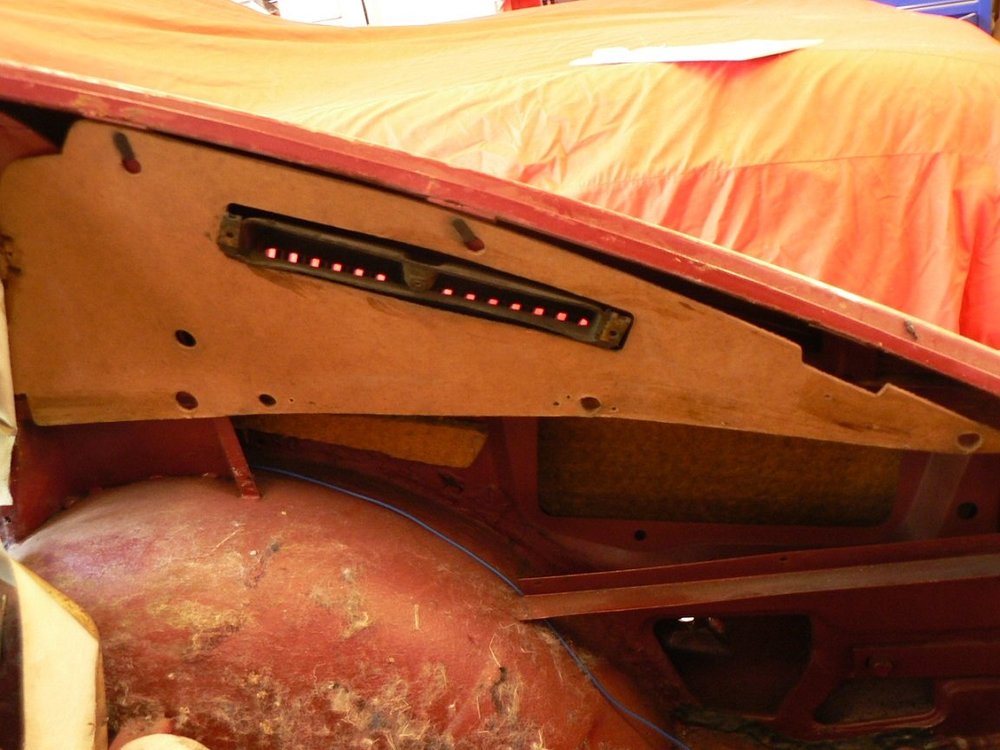

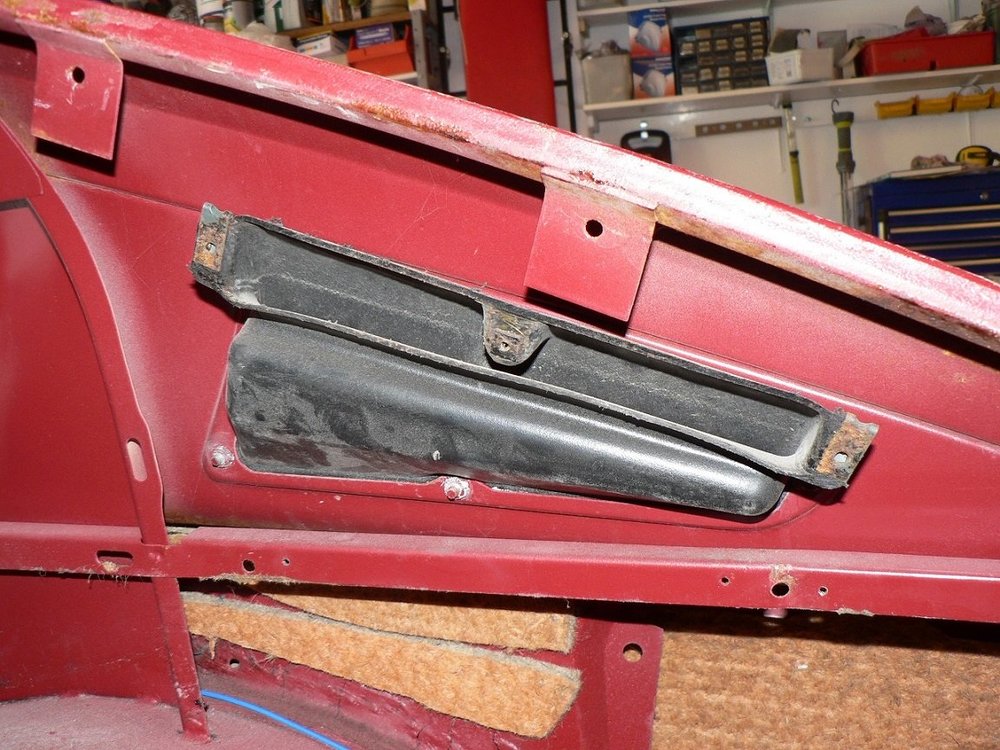

Je ne sais plus si l'écope est intercalée entre la grille extérieure et la carrosserie (comme sur la photo 2) ou si elle vient se fixer à l'intérieur?
Le panneau d'isorel fait environ 3 mm.
La bordure AV suit en partie la courbe de la custode (doit être pris dans le joint feutre?)
cdlt :)
tommybolin

21/09/2023
16:45		 re : Plaques de custodes GT6 Mk3

Geo42

21/09/2023
17:12		 re : Plaques de custodes GT6 Mk3
de cette façon
Dondiego

22/09/2023
09:38		 re : Plaques de custodes GT6 Mk3
Merci pour vos réponses et photos, ça va bien m'aider. En fait l'isorel a une forme moins compliqué que ce à quoi je m'attendais.
