| Greg38 05/11/2013 21:59 |
accroche panneau |
|---|---|
| Bonsoir, j'ouvre un poste pour cette aide. J'aurais aimer avoir des photos du système d'accroche du panneau habitacle (cache réservoir) et des panneaux de côté derrière les sièges. Merci. |
|
| CityHunter 06/11/2013 10:50 |
re : accroche panneau |
| il est vissé tout simplement | |
| Greg38 06/11/2013 11:08 |
re : accroche panneau |

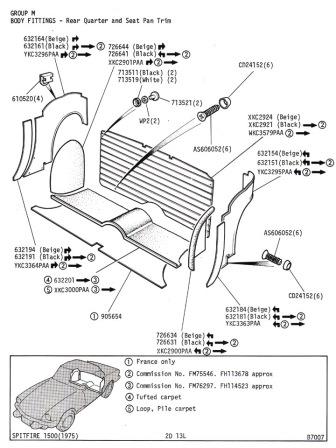

 Je vois sur ce dessin qu'il est clipser (comme la capote avec ses pièces) ou ce fixe t'il sur la carroserie Le rivet 713521 Le clip 713511 et une rondelle WP2 Sur le bas je voit qu'il est vissé 'par contre il faut 6 vis? 2 pour les coté et 2 pour le derriere je suppose)mais ou car comme je te le dit je n'avez rien sur la mienne. la rondelle cd24152 La vis as606052 Il en vas de meme pour les cotes ou vas cette pièces? ecrou 610520. Je vous remercie. |
|
| firespit * 06/11/2013 12:00 |
re : accroche panneau |
| Le panneau arrière est seulement vissé. La pièce 713511 ne participe pas à la fixation du panneau, c'est une attache type attache de capote fixée sur le panneau, elle sert à l'origine à fixer le couvre-capote, il me semble. Les pièces CD24152 ne sont pas des rondelles, mais des cuvettes dans lesquelles se logent les têtes fraisées des vis d'origine. |
|
| firespit * 06/11/2013 12:04 |
re : accroche panneau |
| J'ai oublié la pièce 610520 : ce n'est pas un écrou, mais une agrafe qui sert à fixer le panneau latéral sur l'épaisseur de la tôle. Par contre, je ne sais plus où précisément, je n'ai pas ma Spit sous la main... | |
| CityHunter 06/11/2013 14:33 |
re : accroche panneau |
| ouaip. et de mémoire comme ça il y a 4 vis seulement. une dans chaque coin. les côtes, je ne les aient pas sous la main |
|
| Greg38 06/11/2013 18:21 |
re : accroche panneau |
 |
|
| spitrouette * 06/11/2013 21:01 |
re : accroche panneau |

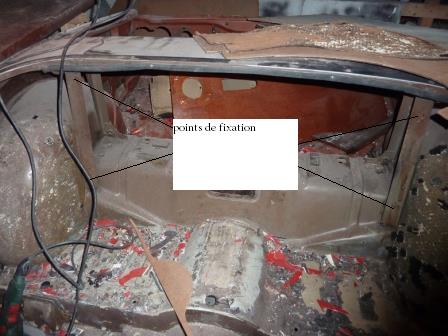

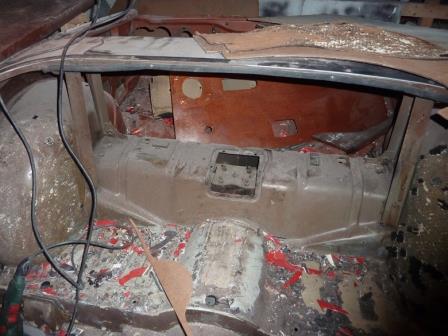

 Sur la mienne le panneau est vissé sur les montants |
|
| spitrouette * 06/11/2013 21:10 |
re : accroche panneau |
 |
|
| Greg38 06/11/2013 21:32 |
re : accroche panneau |
| Merci spitrouette, donc si je comprend bien il faut 6 vis de fixation et non 4. cdlt |
|
| spitrouette * 06/11/2013 22:42 |
re : accroche panneau |
| sur les montants les trous de fixation doivent existé théoriquement? | |
| spitrouette * 06/11/2013 22:51 |
re : accroche panneau |

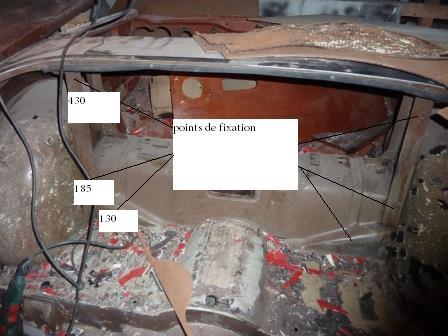

| Après un nouveau plongeon dans l'habitacle en cote 430 c'est une pression fixée par un rivet (je sais pas à il sert fixation du couvre capote?) par contre il y a un trou supplémentaire pour une vis de fixation en cote 325 en partant du bas donc 6 vis en tout Je serai peut être samedi à epoqauto |
|
