| jimcarre2001 * 12/09/2023 17:30 |
Bizarrerie bloc moteur FD |
|---|---|
 Je suis en train de changer de bloc moteur sur ma spit mk3. Sur le nouveau bloc, il y a un trou du côté distribution, qui n'existe pas sur l'ancien bloc. Ce trou débouche dans le bas moteur. Et il est bouché par la plaque métallique qui a les supports moteur, et son joint. Sur la plaque, on voit bien où est ce trou. Question : pourquoi ce trou dans un bloc et pas dans l'autre ? |
|
| jimcarre2001 * 12/09/2023 17:31 |
re : Bizarrerie bloc moteur FD |
| Message supprimé | |
| jimcarre2001 * 12/09/2023 17:33 |
re : Bizarrerie bloc moteur FD |
 |
|
| jimcarre2001 * 12/09/2023 17:34 |
re : Bizarrerie bloc moteur FD |

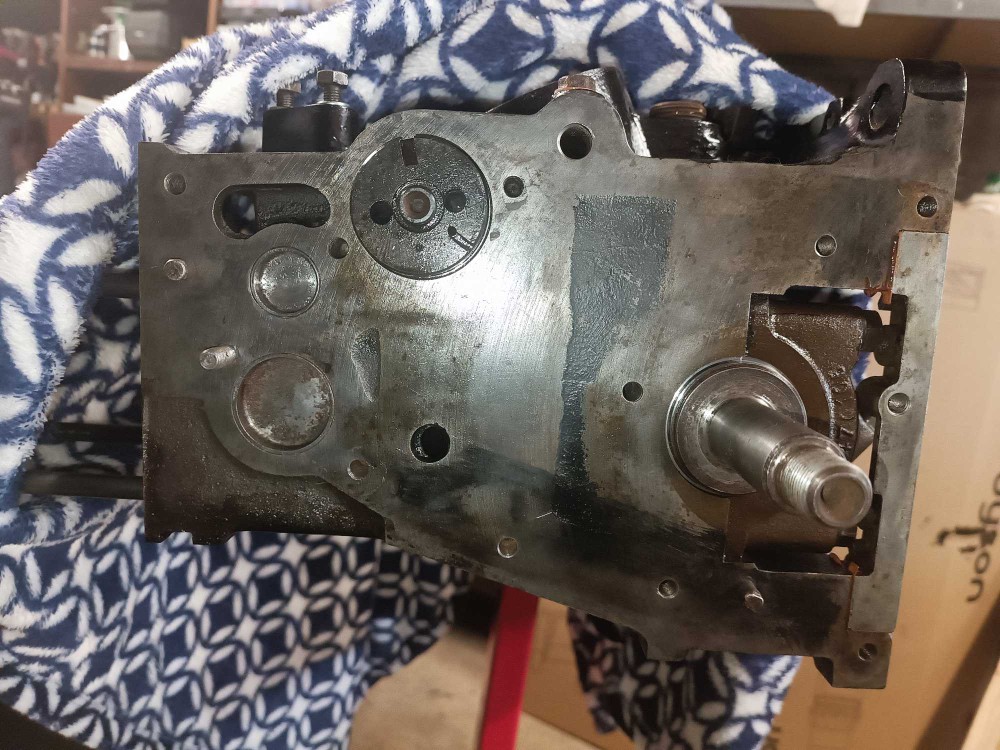

| Le trou est dans l'alignement vertical de l'arbre à cames sur la photo. Dans le bas. | |
| tommybolin 12/09/2023 23:39 |
re : Bizarrerie bloc moteur FD |
| Ce doit être un bloc FD de première génération, donc comportant encore certains détails de conception/fonderie présents sur les moteurs 1200. Ce type de trou servant souvent à faciliter l'évacuation du sable lors du démoulage. Sauf erreur ce trou devrait être en principe fermé par un bouchon alu maté d' 1/2".. (En haut il manque aussi le bouchon fileté BTR de la galerie d'huile) |
|
| jimcarre2001 * 13/09/2023 09:51 |
re : Bizarrerie bloc moteur FD |
| Il n'y avait aucun bouchon à cet endroit-là, juste la plaque en acier avec son joint carton. Chez Betaset, il y a ça : https://www.betaset.fr/bas-mk3-1300-cm3/1220-jeu-pastilles-de-dessablage.html Mais rien ne dit que cette taille de pastille en fait partie. Où trouver cette pastille ? Le bouchon fileté sera bien sûr remis en place. |
|
| tommybolin 14/09/2023 17:32 |
re : Bizarrerie bloc moteur FD |
| Bonjour Jim, Sur ton bloc on ne distingue pas bien s'il existe un épaulement de butée usiné au fond du trou et si celui-ci fait bien toute la circonférence du trou? Si c'est le cas, une pastille de dessablage de type "dish" convexe sans fond peut être utilisée. Autrement il faut utiliser une pastille type "bucket" avec fond. par ex ici chez Datch: https://www.datch.fr/fr/mini-mg-triumph-pastille-de-dessablage-cup-1270mm-012-minitr8sd1landrover-p-35253.html?cPath=45_4513_451318_45131821 Avec ce type la bordure extérieure de la pastille doit impérativement venir s'arrêter sous la surface extérieure du bloc (en léger retrait), donc mesurer la profondeur du logement et ajuster à la lime la hauteur de la pastille en conséquence pour obtenir un montage correct. cdlt :) |
|
