| roelens59670 31/07/2013 05:12 |
plan et croquis pour bouton poussoir |
|---|---|
| bonsoir j aimerai changer mon demarrage a clef pour un systeme de bouton poussoir au tableau de bord, avez vous deja fait cela et comment proceder sur mk III merci d avance cordialement |
|
| Belligou * 31/07/2013 11:56 |
re : plan et croquis pour bouton poussoir |
| Bonjour, Sur Google: http://www.google.fr/search?q=bouton+poussoir+demarrage+voiture&tbm=isch&tbo=u&source=univ&sa=X&ei=R974UebaKcrJ0QWiwoHoBA&ved=0CEsQsAQ&biw=1680&bih=904 tu trouveras toutes sortes de boutons et des branchements. Jean |
|
| jpc 8430 31/07/2013 15:32 |
re : plan et croquis pour bouton poussoir |
| @ roelens59670 C'est pas très compliqué !! Derrière le contacteur a clé sur la droite du T B il suffit de débrancher et prolonger le fil qui va au solénoïde, et SANS le débrancher rallonger le PLUS après contact, et de les relier a ton nouveau bouton poussoir . Par contre achète un bouton de BONNE qualité et pouvant supporter 5 ou 6 ampères . cdlt j p c |
|
| roelens59670 31/07/2013 18:44 |
re : plan et croquis pour bouton poussoir |
| merci a vous pour les explications, pour le bouton je vais faire attention a ce point de 5 ou 6 amperes, mais un petit shema serai le bienvenu et me rassurerai lol cordialement l idee que j avais, un bouton genre tige metal pour le contact et un autre poussoir lui aussi en metal chrome merci d avance cordialement |
|
| jpc 8430 31/07/2013 19:35 |
re : plan et croquis pour bouton poussoir |

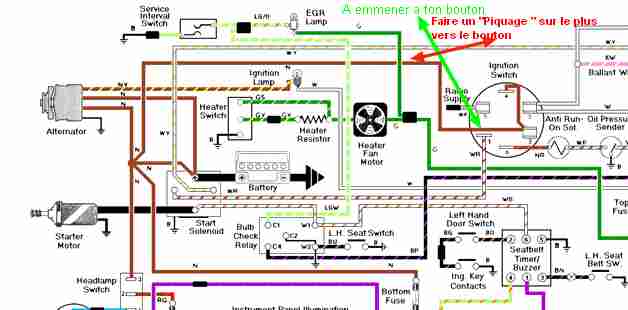

 Ci joint dessin d’après le plan de câblage des Spit MK4 Ne pas trop se fier au couleurs des fils ! Donc le fil sur le plot N° 1 ira sur l'un des plot de ton future bouton , et le piquage du" plus " ira sur l'autre plot du bouton; Faire une très bonne épissure sur le plus ( moi je suis maniaque et je fait un petit point de soudure a l’étain ) et après bien enrubanner avec du ruban adhésif. Évidement DÉBRANCHER la batterie AVANT . Faire le 18 pour les pompiers !!! lol ( quoique ) cdlt j p c |
|
| Chris 92 31/07/2013 19:43 |
re : plan et croquis pour bouton poussoir |
| @ jpc 8430, bonsoir, Le mieux, plutôt que d'utiliser du ruban adhésif, est de prendre de la gaine thermorétractable, c'est plus "pro" ! Cdt Chris |
|
| Belligou * 31/07/2013 22:20 |
re : plan et croquis pour bouton poussoir |
| Et le diamètre des fils à employer? Cela peut être important, non ? Jean |
|
| jpc 8430 01/08/2013 09:33 |
re : plan et croquis pour bouton poussoir |
| @ Chris 92 Mon cher Watson , votre remarque , est relativement juste , mais il faut alors couper le fil d'alimentation, ce qui pourrait occasionner des problèmes a long terme, même si le thermos est supposé " compresser " l’épissure ; c'est pourquoi j'ai suggéré de faire un point de soudure a l’étain. @ Belligou Remarque pertinente: employé un fil d' 1 m/m ² environs. Vu le peu de temps d'utilisation de ce contact ça devrait amplement suffire. |
|
| Chris 92 01/08/2013 12:51 |
re : plan et croquis pour bouton poussoir |
| Bonjour cher Holmes, Objection votre honneur ! : la gaine thermo sert principalement à assurer une étanchéité parfaite... Slts Watson |
|
| jpc 8430 01/08/2013 14:09 |
re : plan et croquis pour bouton poussoir |
| @ Chris 92 Mon cher Watson; Objection en partie rejeté !! vous avez en partie raison : mais si dans la théorie l’étanchéité est parfaite , il en est autrement dans le réel. Cela dépend de l’épaisseur du profil , et de son taux de rétractation. je n'ose aborder la qualité pas toujours terrible de certain produit proposé dans les GM . cdlt j p c |
|
| JPC 8430 01/08/2013 14:28 |
re : plan et croquis pour bouton poussoir |

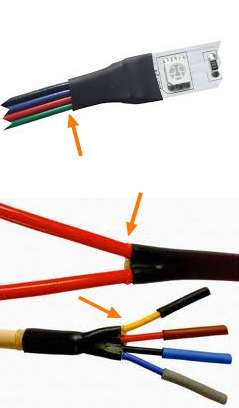

 Sur le montage joint , je doute que l’étanchéité soit PARFAITE au point indiqué par les flèches ; Électrique oui , mais contre l'eau ou autres liquide !!!!!! cdlt j p c |
|
| Chris 92 01/08/2013 14:58 |
re : plan et croquis pour bouton poussoir |
| Dans ces cas-là bien sûr ! mais je parlais d'une connexion MONO-BRIN.... Mais bon, on va finir par dériver et c'est pas le but ... Bon après-midi Chris |
|
| volvito 01/08/2013 19:19 |
re : plan et croquis pour bouton poussoir |
| Hello je mets mon grain de sel une gaine thermoretractable ne peut jamais assurer une étanchéité parfaite. c est pas fait pour çà j ai fait reparer mon robot de piscine il y a peu. le reparateur m a expliqué qu il coulait de la resine pour etancheifier les cables electriques et les connections qui sont dans l eau. voilà une intervention un brin hors sujet du coup je me retracte !!!! Bye |
|
| Chris 92 01/08/2013 19:47 |
re : plan et croquis pour bouton poussoir |
| Salut volvito, Quand je parle d'étanchéité, ça concerne l'HUMIDITE et pas d'une protection pour un vehicule amphibie ou version "sous-marine" !! LOL... @+ |
|
| Belligou * 01/08/2013 20:33 |
re : plan et croquis pour bouton poussoir |
| Bonjour, Certes, cela protège de l'humidité (cela a par ailleurs d'autres propriétés) mais dans le cas qui nous concerne, la 1ere des protections des gaines thermo-rétractables est d'isoler donc, d'éviter les courts-circuits.... dûs à l'humidité par exemple. Jean |
|
