| tatooin_ 04/07/2013 09:14 |
Gicleurs HS2 qui tiennent pas... |
|---|---|

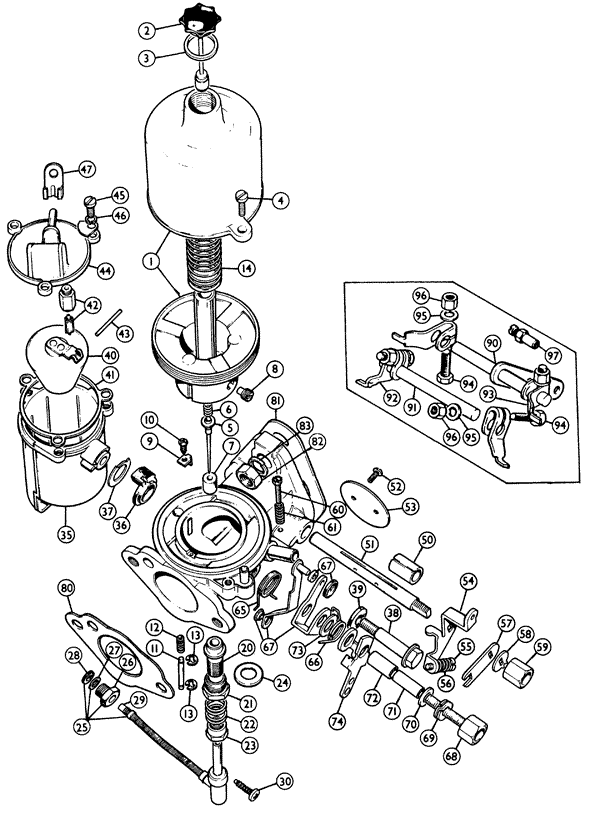

| Bonjour, Une question qui va peut être avoir l'air idiote, mais comment le petit tuyaux plastique du gicleur tient'il dans sa cuve ? La logique voudrait que cela soit avec l'écrou (N°26) qui prendrait le tuyau en étau entre la cuve et un collet battu en extrémité du tuyau (comme un raccord plomberie classique), avec le joint (N°28) pour assurer l'étanchéité. Hors je ne vois aucun collet sur mes tuyaux, et ceux ci ne tiennent dans la cuve une fois montée que par la pression exercée par leurs positions entre le gicleur et la cuve. En d'autres termes, si je sort le gicleur de son carburateur, le tuyau relié a la cuve vient avec sans effort. Je comprends pas comment l'étanchéité du système peut être assurée dans ces conditions. Ou alors il manque quelque chose a mes gicleurs ?? Désolé si ma question parait idiote, mais y'a vraiment un truc que je pige pas. Merci :-) A+ |
|
| tatooin_ 04/07/2013 09:41 |
re : Gicleurs HS2 qui tiennent pas... |
 |
|
| ollin01 * 04/07/2013 09:49 |
re : Gicleurs HS2 qui tiennent pas... |
| tu devrais lire ceci http://www.amicalespitfire.fr/cyberspit/index.php?lecture=182345&debut=30&recherche=CARBUR&rt=sg&page=2#182345 |
|
| jean-yves 44 04/07/2013 09:51 |
re : Gicleurs HS2 qui tiennent pas... |
| Bonjour. Cela s'appelle un presse etoupe.la pièce 28 est une rondelle, la 27 le presse étoupe, le tuyau doit être engagé jusqu'à la rondelle et tu serres avec la pièce 26 cela va écraser le joint sur le tuyau et rendre cette partie étanche. Il ne faut pas trop serrer non plus pour éviter de faire tourner le petit tuyau à l'intérieur du petit ressort et la cela fonctionnera très mal. JYP |
|
| ollin01 * 04/07/2013 10:18 |
re : Gicleurs HS2 qui tiennent pas... |
| et JYP t'explique comment reparer ici http://www.amicalespitfire.fr/cyberspit/index.php?lecture=162665&debut=510#debutfil |
|
| tatooin_ 04/07/2013 10:19 |
re : Gicleurs HS2 qui tiennent pas... |
| Bonjour JY, D'apres le manuel, la 28 est le joint (=presse etoupe ?), alors que la 27 est la rondelle. Tu confirme ou c'est une erreur du manuel ? Cela veut il dire que le joint doit etre monte sur le tuyau au prealable du montage dans la cuve ? Merci |
|
| ollin01 * 04/07/2013 11:28 |
re : Gicleurs HS2 qui tiennent pas... |
| tout est détaillé par jean-yves44 le 02/04/2012 ici http://www.amicalespitfire.fr/cyberspit/index.php?lecture=162665&debut=510#debutfil |
|
| jean-yves 44 04/07/2013 11:46 |
re : Gicleurs HS2 qui tiennent pas... |
| @tatooin Oui, il faut que le tuyau traverse le tout avant serrage. JYP |
|
| tatooin_ 04/07/2013 12:40 |
re : Gicleurs HS2 qui tiennent pas... |
| Merci Olin01, je vais regarder ces fils. J'avais bien fait une recherche mais j'ai pas du utiliser les bons mots clefs car ca ne correspondait pas a mon probleme. A+ |
|
