| CityHunter 13/07/2023 12:06 |
Fils antenne retractable |
|---|---|
| Salut. Est-ce que l'un d'entre vous a le schéma de cablage d'une antenne retractable. J'ai quelques fils a l'interrupteur de monté-descente mais je n'ai pas l'inter..... |
|
| JeanLuc83430 13/07/2023 12:46 |
re : Fils antenne retractable |
| Bonjour, Si ma mémoire est bonne, sur ton poste de radio, il doit y avoir un fil de commande qui envoie du 12 volt à la mise en service de celui ci. Regarde de ce côté. Amicalement Jean Luc |
|
| JeanLuc83430 13/07/2023 12:46 |
re : Fils antenne retractable |
| Bonjour, Si ma mémoire est bonne, sur ton poste de radio, il doit y avoir un fil de commande qui envoie du 12 volt à la mise en service de celui ci. Regarde de ce côté. Amicalement Jean Luc |
|
| jimcarre2001 * 13/07/2023 21:01 |
re : Fils antenne retractable |
| J'en ai monté une sur ma mk3. Si je me souviens bien, il y a un fil rouge pour le +, un noir pour le -, et un bleu pour la commande, qu'on relie au bleu de l'autoradio. | |
| Pierre 78 14/07/2023 08:11 |
re : Fils antenne retractable |
| effectivment c est le bleu qui est un pilotage en 12V. Il doit commander un relai pour l antenne ( intergre ou non). Pour un ampli pas la peine. | |
| CityHunter 14/07/2023 11:47 |
re : Fils antenne retractable |
| J'ai bienplus de 3 fils (4 de mémoire) sinon ce ne serait pas gigolo. Je vais faire une photo |
|
| JeanLuc83430 15/07/2023 09:17 |
re : Fils antenne retractable |
| Bonjour, Si tu as 4 fils, tu alimentes ton poste avec le noir à la masse, le rouge en principe au +12volt, tu vérifies que ton poste fonctionne. Si l'autoradio fonctione, tu l'éteins et, tu branches un voltmètre entre la masse de ton poste et l'undes fils restants tour à tour, et tu rallumes l'autoradio afin de voir si le 12 volt apparait. Tu devrais avoir un fil ou apparait le 12volt, et ce fil te servira soit à alimenter un relais pour commander le moteur de l'antenne, soit alimenter directement le moteur de l'antenne( puissance à voir en fonction de l'autoradio). Amicalement Jean Luc |
|
| CityHunter 21/07/2023 20:40 |
re : Fils antenne retractable |
 |
|
| JeanLuc83430 22/07/2023 09:25 |
re : Fils antenne retractable |

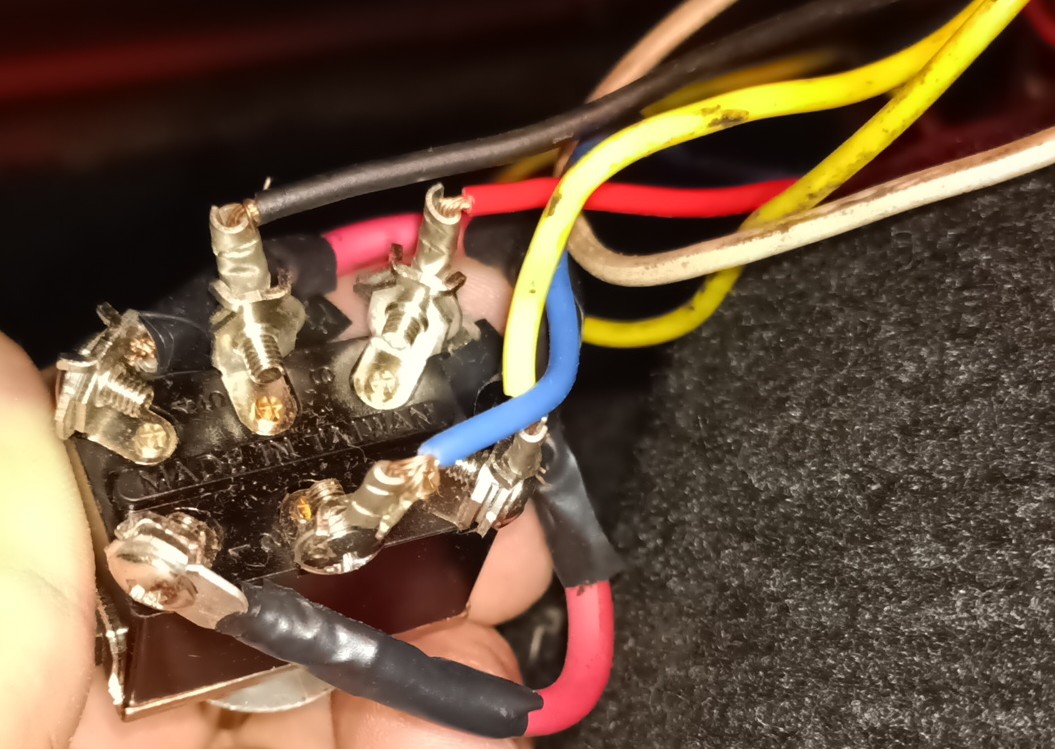

| Bonjour, Pas terrible les sertissages sans thermo! Bref , le rouge +12 volt c'est sur, il passe par le contact. Noir : la masse c'est sur jaune : c'est un plus permanent qui permet de conserver en mémoire tes réglages de station, il ne passe pas par le contact. Bleu : habituellement la commande d'antenne. En faisant la manipe ci dessus tu devrais pouvoir vérifier le fil jaune: si tu ne le connecte pas tu perds tes réglages de fréquences, et le fil bleu lorsque tu mets l'autoradio en marche, tu as la présence du 12 volt. Bon week end Jean luc |
|
| CityHunter 22/07/2023 10:03 |
re : Fils antenne retractable |
| Juste pour info, ça c'était uniquement l'interrupteur de l'antenne. Donc si le bleu c'est la commande d'antenne... Je suppose pour la sortir. Comment on la rentre? Je vais regarder ce que j'ai en sortie du moteur, mais pas simple.. |
|
| JeanLuc83430 22/07/2023 17:26 |
re : Fils antenne retractable |
| Ah , cela veut dire que c'est une ancienne antenne montée avec inverseur de polarité et une position neutre, et dans ce cas pas de liaison avec l'autoradio. Donc je pense qu'i te suffit de mettre le plus au fil rouge et le moins au fil noir | |
| CityHunter 23/07/2023 09:47 |
re : Fils antenne retractable |
| Franchement je me fout de la liaison avec l'autoradio. Le truc c'est que j'ai complétement éclater mon inter de commande avec un coup de genoux et depuis ça ne fonctionne plus. Et même avec les branchements en direct, ça ne marche pas. J'ai du mal a comprendre le fonctionnement de cet interrupteur. Je sais juste que dedans il y avait 2 curseurs. Un a droit et un a gauche pour faire les contacts entre le centre et les extérieurs. Jamais r n'ai trouvé de shemas de cablage. Du coup ..... Ça me gonfle s'il faut changer l'antenne complète. Car je pense que celle ci est d'origine... |
|
| JeanLuc83430 24/07/2023 12:19 |
re : Fils antenne retractable |
| Bonjour, Si tu avais tout dis dès le début, on aurait gagné du temps! Maintenant, puisque tu te fout de la liaison avec l'autoradio, il te suffit de recâbler un inter inverseur avec position neutre (inter de lève vitre par exemple). Tu n'as surement pas dû chercher beaucoup sur le net, il y a des tas d'exemples de schémas notamment pour l'inversion du sens de fonctionnement d'un train électrique : c'est la même chose. A toi de jouer Amicalement Jean Luc |
|
| CityHunter 30/08/2023 08:16 |
re : Fils antenne retractable |

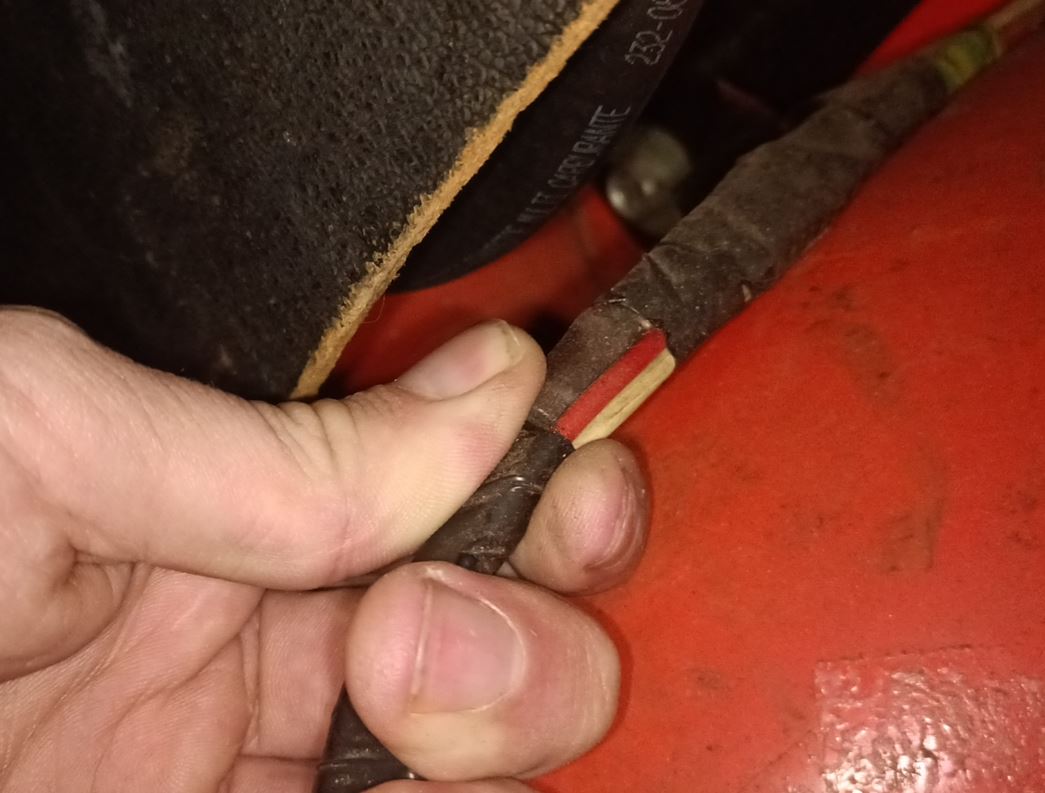

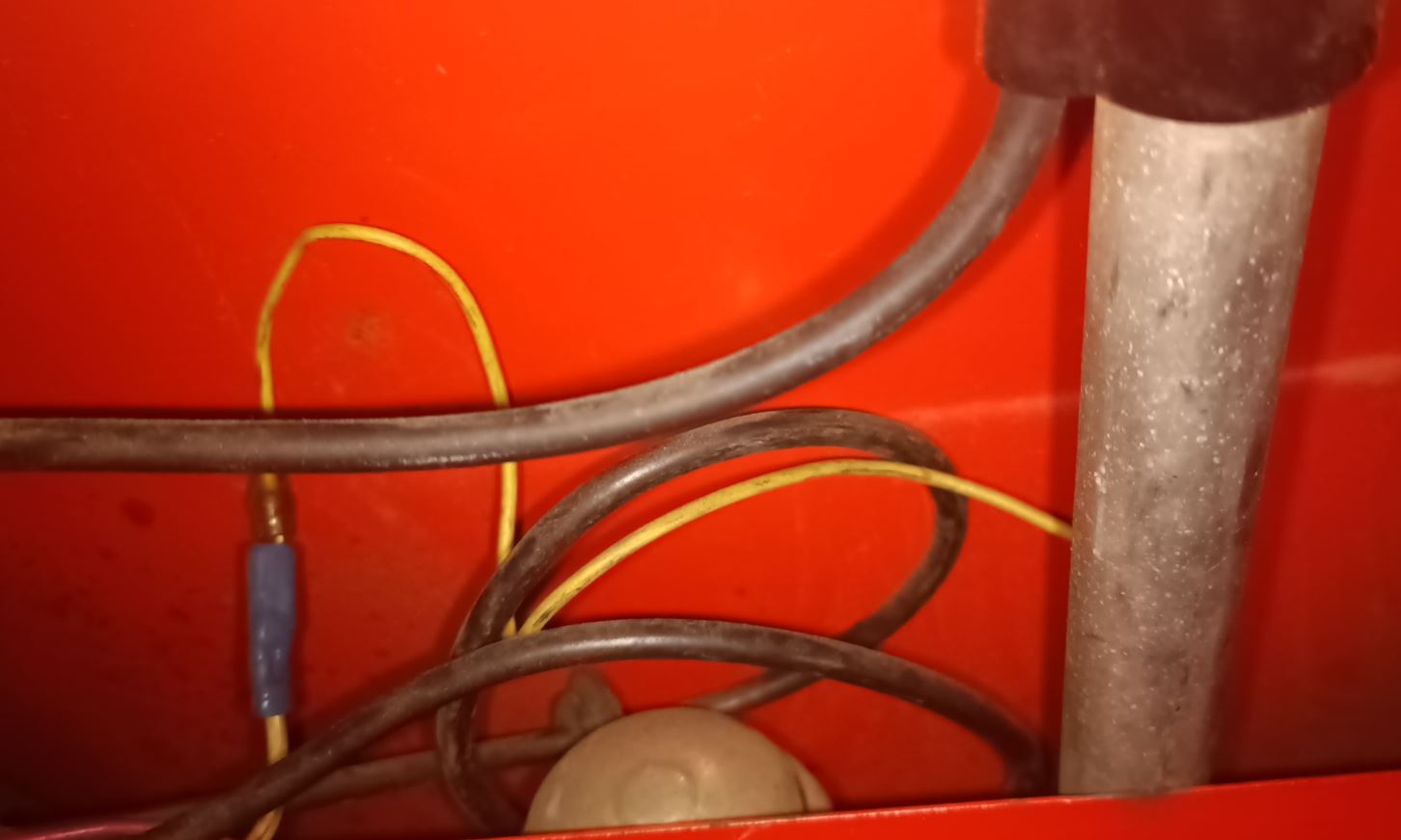

 maintenant que ma 1500 roule, je vais me pencher sur mon antenne. je ne comprends pas trop. côté inter, j'ai 3 couleurs de fils (bleu, jaune et rouge) côté antenne j'ai 2 fils (jaune et rouge) comment ça fonctionne, ou passe le bleu ? comment tester ? |
|
| CityHunter 30/08/2023 08:16 |
re : Fils antenne retractable |
| (Le fichier "IMG_20230828_161111_796.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) dan l'aire ARD |
|
| CityHunter 30/08/2023 11:26 |
re : Fils antenne retractable |
 |
|
