| mao 63 23/10/2010 09:28 |
fixation echappement |
|---|---|
| est ce que l'un de vous aurez une photo des fixations de l'échappement sur la boite et sur le pont. Lorsque j'ai acheté la mienne il était démonté , j'ai acheté les pattes et les colliers mais je ne trouve pas ou les fixer. A défaut de photos un site ou j'ai une indication me suffirait. d'avance merci |
|
| mao 63 23/10/2010 11:47 |
re : fixation echappement |
| precision: il s'agit d'une mk3 | |
| invité 23/10/2010 11:49 |
re : fixation echappement |
| je pense déjà que le pot n'est fixé ni sur la boite ni sur le pont ?? regarder sur le châssis serait préférable ;o) |
|
| Chris 92 23/10/2010 12:02 |
re : fixation echappement |
| Bonjour, Il y a bien des fixations au niveau de la boîte et du pont mais il y a des caoutchous pour isoler des vibrations... Cdt Chris |
|
| mao 63 23/10/2010 13:16 |
re : fixation echappement |
| tout à fait Chris 92 a raison | |
| Chris 92 23/10/2010 13:47 |
re : fixation echappement |
| Même si ça peut sembler contraire aux contraintes mécaniques, c'est comme ça sur les Spits ! Pour Mao, je n'ai pas de photos à te transmettre mais je pense qu'avec un peu de réflexion et de jugeote, ça "devrait le faire" même si ça ne respecte pas le montage d'origine, qu'importe, y'a que le résultat qui compte non ? Cdt Chris |
|
| jpc 8430 23/10/2010 14:23 |
re : fixation echappement |
| @ mao 63 La fixation du 1er tube apres le collecteur , est fixé a la BV par une bride fixe a côté de la prise du cable de compteur de vitesse , sans silentbloc caoutchouc ; il y en a uniquement sur la fixation arriere du pont ; en tout cas pour ce qui est des MK3 jusqu'a 1968. cdt j p c |
|
| Chris 92 23/10/2010 14:31 |
re : fixation echappement |
| La mienne était de 69 et peut-être que les fixations étaient différentes ou "bricolées" par l'ancien propriétaire ??!! Chris |
|
| invité 23/10/2010 15:33 |
re : fixation echappement |
| et bien sur ma 1500 le pot n'est absolument pas fixé à la boite ni au pont. |
|
| Chris 92 23/10/2010 21:03 |
re : fixation echappement |
| Ben oui "invité", mais là, on parle d'une Mk3... Cdt Chris |
|
| mao 63 24/10/2010 18:46 |
re : fixation echappement |
| bonsoir, merci à tous pour vos infos. Pour confirmer certains points: effectivement le pot est fixé sur la boite par une petite patte et sans silenblocs mais ou sur sur cette satanée boite ? car la patte commandée neuve n'est ni plate ni coudée à 90 mais à 45° on le voit bien sur le catalogue rimmer Pour la fixation sur le pont il y a bien une patte avec un silenbloc en 2 parties mais elle va ou sur le pont cette patte? |
|
| jean-yves 44 24/10/2010 19:57 |
re : fixation echappement |
| Bonjour Mao63. Si tu me laisse un peut de temps, je te fais des photos de mon installation. La fixation n'est pas prise sur le pont mais sur le support de pont. Je dois rajouter que l'échappement doit rester libre et en aucun cas être brider, si non c'est la casse assurer de la pipe d'échappement. A+ JYP |
|
| pied noir 24/10/2010 22:13 |
re : fixation echappement |
| bonsoir atous a mao sur mk3 de1970 la patte est droite etprise sur un boulon de la boite a l'arriere . pour le pont patte droite prise sur la plaque de maintien du pont la ou il y a les silenblocs cote droit vue de l'arriere a+. |
|
| jean-yves 44 25/10/2010 20:28 |
re : fixation echappement |
| Bonsoir à tous. Je te joins une photo de la fixation de l'échappement. A l'avant sur la boite c'est une patte droite fixée sur un collier qui ne sers qu'à ça. Tu as un autre collier qui lui servent à accoupler l'échappement. http://img839.imageshack.us/img839/5739/imgp4580.jpg Pour la partie arrière, je suis désolé mais la photo est floue. C'est un silent bloc qui récupère la plaque du pont et une tôle qui épouse l'arrondi de l'échappement et tenu par un collier. Je n'ai pas fait de photo à l'arrière mais c'est une simple sangle prise sur un plat qui récupère la carrosserie du coffre. http://img833.imageshack.us/img833/8093/imgp4579b.jpg A+ JYP |
|
| mao 63 25/10/2010 22:11 |
re : fixation echappement |
| merci jy pour ces photos | |
| ardechois 07/03/2013 15:26 |
re : fixation echappement |
| bonjour toujours pas de photos pour les fixations j'ai une patte plate vrillee a 70° et une patte plate pliee a presque 90° avec un petit et un gros trou merci pour tous renseignements a+ |
|
| ardechois 07/03/2013 15:39 |
re : fixation echappement |
| re pour la fixation a l'arriere c'est bon mais je ne vois pas pour l'avant ou sur la boite |
|
| nico78 * 07/03/2013 17:36 |
re : fixation echappement |

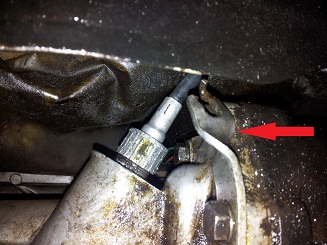

 @ardechois : va voir sur ce fil : http://www.amicalespitfire.fr/cyberspit/index.php?lecture=164144&debut=30&recherche=nico78&rt=ps&page=2#164144 la patte pliée s'accroche à l'arrière de la boite, sur l'un des boulons qui la ferme, juste à côté du cable de compteur. sur la photo ma pièce est cassée, j'en ai acheté une neuve chez betaset mais elle ne correspond pas (trop large et pas assez longue). j'en ai donc fait usinée une nouvelle par un ami. A+ |
|
| ardechois 07/03/2013 23:29 |
re : fixation echappement |
| ok merci je regarde demain matin au chant du coq |
|

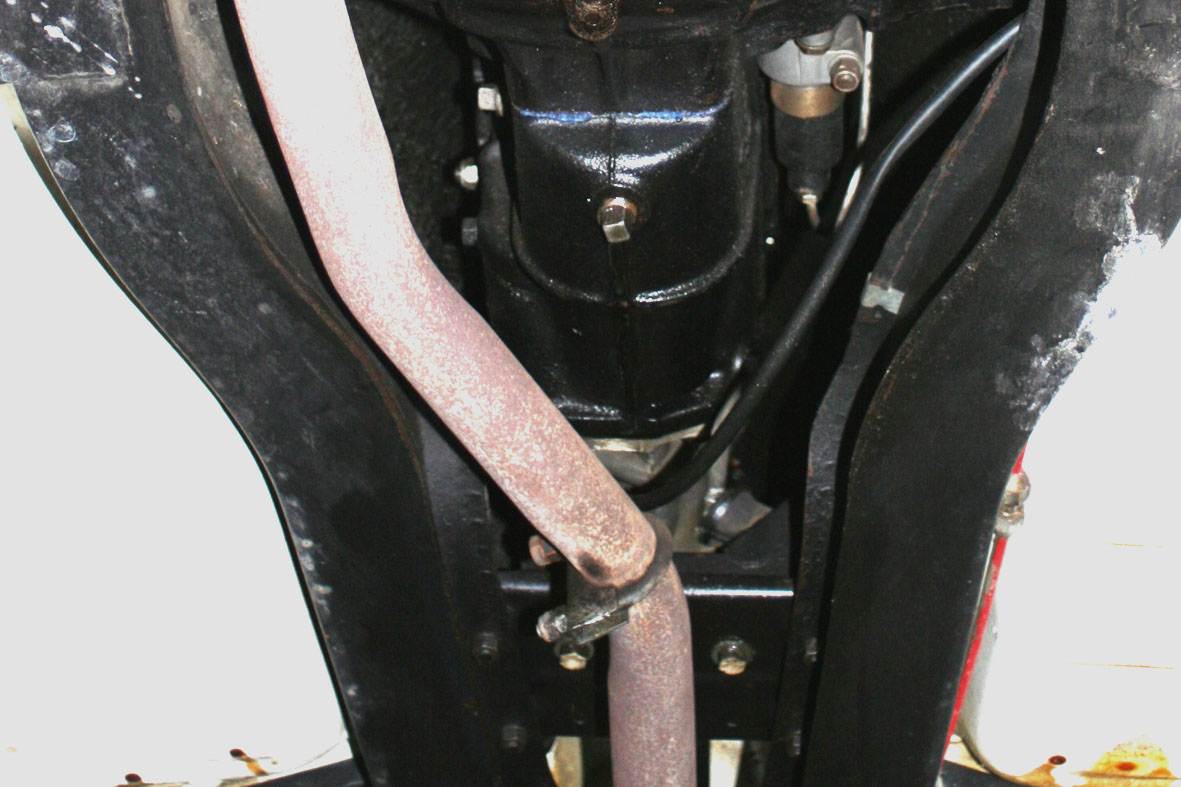

| Michel63 * 08/03/2013 07:40 |
re : fixation echappement |
 |
|
| ollin01 * 08/03/2013 10:15 |
re : fixation echappement |
| photo indiscrète quels beaux dessous Michel ! |
|
| Jérôme * 08/03/2013 20:05 |
re : fixation echappement |
| :-)) | |
