| Michel63 * 18/07/2010 19:15 |
Enième écran thermique pour carbus |
|---|---|

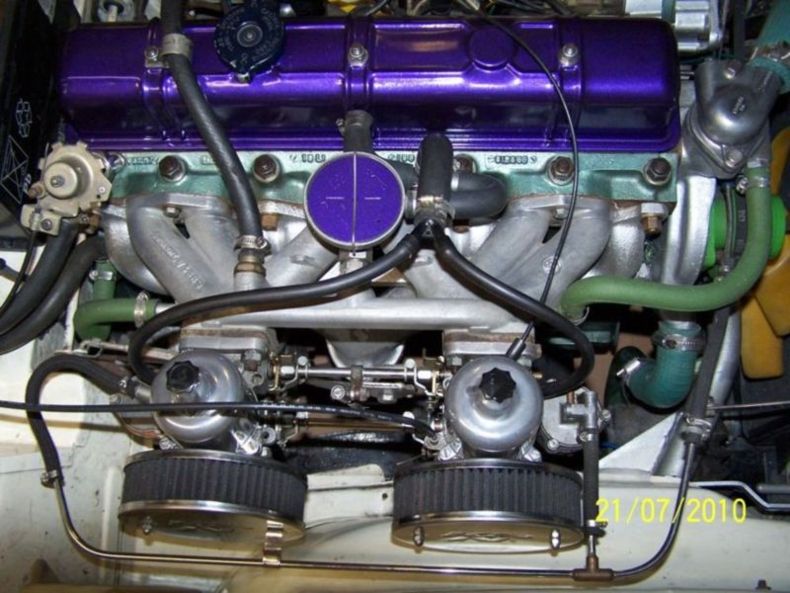

| Je n'ai jamais installé d'écran thermique sous les cuves ( pour prévenir du "vaporlock" ou du monstre du Loch Ness, j'hésite toujours ;o)), parce que les équipements proposés utilisent les boulons de fixations des carbus sur les collecteurs et que je craignais ensuite les problèmes d'étanchéité. Il reste une patte libre sur le collecteur d'échappement qui permettrait de fixer un écran sans toucher aux carbus et facilement démontable. J'ai envie d'essayer puisque ça ne modifie rien et si ça ne fait pas de bien, ça ne peut pas faire de mal. http://img267.imageshack.us/img267/2488/persofixation.jpg Je viens de faire un gabarit en carton qui correspond à la fonction : faire un écran entre les cuves et le collecteur d'échappement. http://img203.imageshack.us/img203/9886/persogabarit.jpg Je l'ai monté pour voir ce que ça pourrait donner : http://img267.imageshack.us/img267/3151/persoinstall.jpg Qu'en pensez-vous ? Après tous les fils déjà fait sur l'effet vaporlock, j'ai compris qu'il suffit d'une simple tôle polie ( inox ou alu, pourvu qu'elle soit réfléchissante ) pour faire écran au rayonnement infra-rouge de la fonte du collecteur. Pour diminuer la conduction vers la tôle de la chaleur captée sur la fonte du collecteur par l'équerre et le boulon de fixation, j'intercallerais un isolant entre l'équerre de renfort au dos de l'écran ( qui fait aussi fixation) et la tôle elle-même. La fixation de l'écran sur l'équerre sera de simples rivets pop. Pas plus compliqué. J'ai vérifié les jeux de fonctionnement : - la tringlerie d'accélérateur est totalement libre - on a facilement accès aux gicleur, sans rien démonter - la jauge à huile sort sans gêne Et tout est facilement démontable puisqu'il n'y a qu'un boulon utilisant une patte ... non utilisée |
|
| Chris92 18/07/2010 19:34 |
re : Enième écran thermique pour carbus |
| Bonsoir Michel, Le moins qu'on puisse dire, c'est que c'est drôlement bien étudié et que de faire ce gabarit en métal ne devrait pas poser de problèmes majeurs. Comme tu le dis si bien, ça ne coûte rien (ou pas grand chose) à essayer. Mais je persiste et signe quand je dis que ce type d'adaptation n'était pas prévue à l'époque même sur les versions export vers les pays chauds même si la voiture a été étudiée/conçue en Angleterre, les ingénieurs pensaient à l'exportation (genre Caifornie ou Afrique sans parler des DOM-TOM pour nous). A toi de nous dire par la suite si ça valait le coup! Sur ce, bonne route pour la suite sous un soleil qui nous fait tant de bien. Amicalement |
|
| Michel63 * 18/07/2010 19:38 |
re : Enième écran thermique pour carbus |
| OOps ! Je viens de lire le fil "tuyau d'essence moteur Mk3" que j'avais juste survolé ... pour m'apercevoir que jpc 8430 décrit ni plus ni moins ce que je viens de faire. "Sous la pipe d'echappement , il y a 3 emplacement taraudé ; Il suffit de préparer une plaque ( environ comme une plaque d'immatriculation, voir plus grand ) qui face ecran des cuves de carburateurs , de fixer , ou souder des pates qui fixeront la plaque sous la pipe ." Sic. A tout seigneur, tout honneur. http://smileys.sur-la-toile.com/repository/Respect/mini-respect-1392.gif .... Avec mes plus plates excuses !!! |
|
| jpc 8430 19/07/2010 09:20 |
re : Enième écran thermique pour carbus |
| @ michel Tu n'as pas at'excuser, meme si je trouve ça bien ; j'ai simplement ecrit ce que j'avait sur ma voiture deja en 1985 , et que j'ai arrangé, pour ce se ""soiye plus presentable "" comme disait Brel . Efficace ? surement , D'origine ? peut-etre , mais les emplacement taraudé dans la fonte de la pipe, n'ont pas eté fait pour rien . D'ailleurs il y a l'un de nous qui avait mis sur un fil , la photo de deux plaques , qui venait se fixer a la base des carbus. Par contre Michel , le rouge est a mon avis trop Flash ; mais c'est une histoire de gout . cdt j p c |
|
| Loulou 05 * 19/07/2010 09:57 |
re : Enième écran thermique pour carbus |
| Salut Michel, As-tu fait aussi des schemas, plans pour la realisation de cet ecran? Je serai tres interesse par ceux-ci afin de realiser aussi cet ecran. Merci Loulou |
|
| Michel63 * 19/07/2010 11:59 |
re : Enième écran thermique pour carbus |
| @ jpc 8430 C'est vrai, en rouge, c'est pas terrible et, en plus, en carton je ne suis pas sûr que ça dure très longtemps... Sacré farceur, va http://smileys.sur-la-toile.com/repository/Rires/7.gif .... @Loulou 05 Non, je n'ai pas encore fait de plans, juste ce montage pour voir si ça collait. mais je vais en faire un. En attendant, clique sur mon pseudo pour me donner ton adresse, je t'envoie le patron sans problème. |
|
| marcassinou * 19/07/2010 19:20 |
re : Enième écran thermique pour carbus |
| Bonsoir Le proprio avant l'ancien proprio avait mis un écran de ce type ( franchement moins beau, là on a affaire à une oeuvre d'art!).Et puis , à l'occasion de nettoyage carbus (qui d'ailleurs étaient corrects) je n'ai pas remis la plaque puisque "rajoutée" Eh bien , je l'ai vite remise car si celà ne change rien en roulant,c'était pas terrible sous le soleil dans les embouteillages.Donc,en ce qui me concerne, ça ne fait qu'améliorer.(je suis dans le 13) |
|
| felix63 * 19/07/2010 19:20 |
re : Enième écran thermique pour carbus |

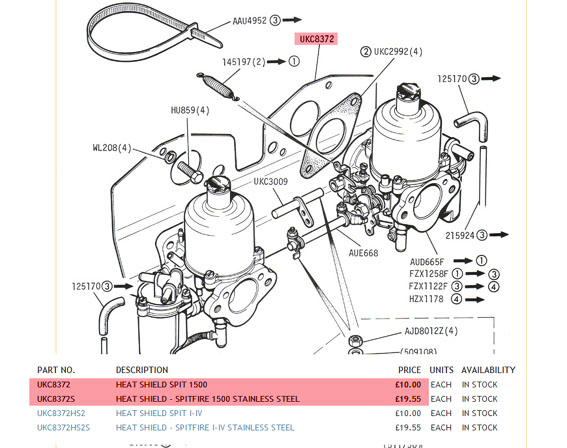

| Bonsoir, Pour info sur ebay Royaume Uni il y a en vente aux enchères un écran thermique pour mk3 http://cgi.ebay.co.uk/Triumph-Spitfire-Mk-3-Carburettor-Heat-Shield-/200495516749?cmd=ViewItem&pt=UK_CarsParts_Vehicles_CarParts_SM&hash=item2eae76cc4d#shId felix63 |
|
| Alain68 19/07/2010 19:43 |
re : Enième écran thermique pour carbus |
| de toute façon le problême de vapolok existait déja à l'époque car les TR6 souffraient déja de se mal!le 1er jour ou j'ai été chercher ma 1ére TR6 PI je suis tombé en rade à CANNES en étant parti de GRASSE 2éme feux à Cannes rideaux coup de telephone à mon copain à REIMS qui avait la même !!!!laisser refroidir faire le plein et c reparti jusque Dijon et le lendemain ST Louis Bâle.la rampe d'injection tout comme les carbus sont trop près de la pipe d'echappement c clair et il faut dire que ça n'arrive qu'en ville ou on roule trop doucement ou dans les bouchons et sans méchanceté aucune ceux à qui cela n'est jamais arrivé si ils ne comprennent pas çail n'y a plus rien à faire pour eux pour (LOL)pour info la SM qui avait la même injection LUCAS avait les mêmes problêmes Amicalement vôtre Alain68 | |
| Chris92 19/07/2010 20:04 |
re : Enième écran thermique pour carbus |
| Bonsoir Alain, Mais si! je comprends le problème, ayant vu chez Citroën les dégâts occasionnés sur les SM. C'était un défaut de conception et la marque aux chevrons l'a reconnue à "mi-voix" plus tard MAIS c'était à l'époque où le moteur Masérati était muni de carbus. Ensuite, avec l'injection, ce problème a disparu.(donc,vérifier tes sources STP). Quoi qu'il en soit, et je me répète, la pose d'un écran anti châleur entre les carbus et le collecteur d'échappement ne peut être que bénéfique...... Alors ? ça voudrait dire que les ingénieurs de chez Triumph avait loupé leur coup... Cependant, je n'ai jamais vu de Spit équipées de ce système à l'origine pour les pays chauds. D'ailleurs, dans mes archives, il n'est pas question de ce type d'adaptation. Sans rancune, c'est encore un nouveau débat qui va passionner beaucoup d'entre nous. Amicalement |
|
| Chris92 19/07/2010 20:13 |
re : Enième écran thermique pour carbus |
| RE: Précision, pour les SM, il s'agissait d'un problème de filtre à air avec des remontées de gaz au travers de celui-ci et non de problème de vapor-lock... Chris |
|
| Michel63 * 19/07/2010 23:07 |
re : Enième écran thermique pour carbus |
| @ felix63 Celui qui est en vente sur ebay est très semblable à celui que je veux faire, SAUF qu'il est monté ENTRE les carbus et le collecteur d'admission : justement ce que je veux éviter pour ne pas prendre de risque sur l'étanchéité et, surtout, pouvoir le démonter facilement... au cas où ça ne servirait pas à grand chose http://smileys.sur-la-toile.com/repository/Confus/hmm-29403.png @ Loulou 05 Je mettrais un dessin demain... |
|
| Michel63 * 20/07/2010 07:09 |
re : Enième écran thermique pour carbus |

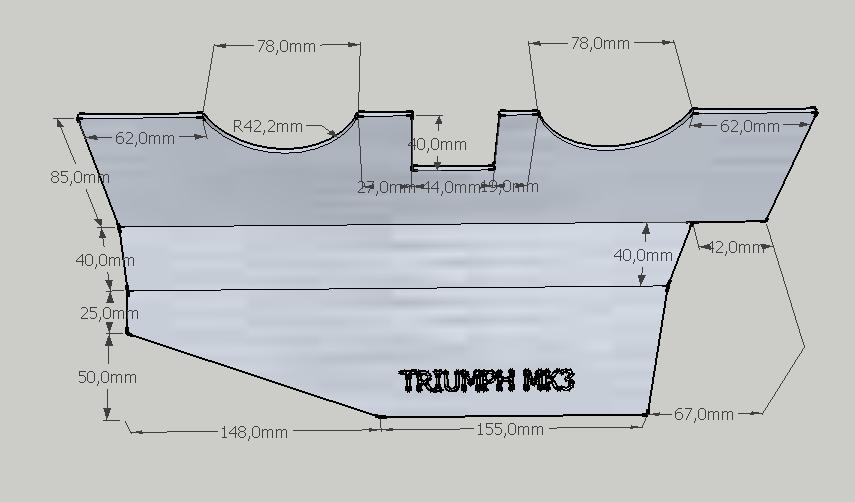

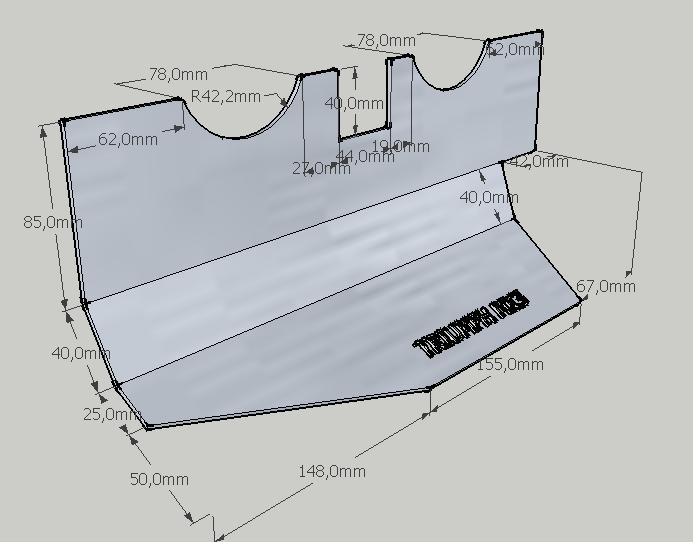

| Voilà. J'ai fais deux dessins. Attention !!!, ma voiture est une Mk3. Je ne sais pas si c'est adaptable sur les autres spits. http://img830.imageshack.us/img830/3695/ecranthermique1.jpg http://img822.imageshack.us/img822/4488/ecranthermique2.jpg Si vous les aggrandissez au format A3 ( 29,7x42 ), ils seront à l'échelle UN pour faire directement un gabarit de découpe. ... me reste plus qu'à en fabriquer un pour moi http://smileys.sur-la-toile.com/repository/Divers/mort-de-chaud-987712.gif ! |
|
| jpc 8430 20/07/2010 09:25 |
re : Enième écran thermique pour carbus |
| @ michel 63 Voila un travail de dessinateur pro ! j'ai appris afaire ça , en 1957 !! mais en noir et blanc , avec té et equerre. Bravo l'artiste , reste la palette des couleurs a mettre a droite ou a gauche ( ah encore les couleurs !!! ) cdt j p c |
|
| Claude 78 20/07/2010 11:22 |
re : Enième écran thermique pour carbus |
| On vas tout savoir !! notre ami jpc 8430 devait être dessinateur industriel comme on l'ai appelait a l'époque ..finition 3 triangles !! mes amitiés a toi jpc et bonne journée a tous.. Claude 78 | |
| Chris92 20/07/2010 11:33 |
re : Enième écran thermique pour carbus |
| Bonjour, Comme j'ai appris ça aussi en 1968, j'en déduis que jpc doit avoir environ 68 ans ???? Amicalement à tous |
|
| Philippe67 * 20/07/2010 13:26 |
re : Enième écran thermique pour carbus |
| C'est bien joli tout ça ! Mais il y a une erreur. Les dégagements pour jauge à huile et tringlerie d'accélérateur sont inversés. Philippe67 CAP dessinateur industriel 1976 |
|
| Michel63 * 20/07/2010 13:53 |
re : Enième écran thermique pour carbus |
| EXACT ! Bien vu. Il y en a au moins un qui suit ;o)) "Je m'ai trompée", comme dit une de mes petites-filles ; l'écran est dessiné "côté moteur" ( il faut simplement inverser les textes des deux parties à découper, en bas, pour rectifier ) Avec mes excuses http://smileys.sur-la-toile.com/repository/Respect/respect-prosterne2.gif (Décidément, avec ce fil, je n'arrête pas de m'excuser.) Excusez-moi. OK, je sors. |
|
| jpc 8430 20/07/2010 14:49 |
re : Enième écran thermique pour carbus |
| @ Chris 95 @ claude 78 Non je ne fus pas dessinateur industriel dans ma vie , mais 2 ans d'ecole technique m'ont appris certain rudiment , et maintenant à 68 ans , il m'en reste des souvenirs , et me reste le té de mes debuts ! @ michel 63 Autocad ferait-il des sienne ??? Heureusement qu'il y en a au moins qui suit !!!!! cdt j p c |
|
| Michel63 * 20/07/2010 16:20 |
re : Enième écran thermique pour carbus |
| Je mettrais plutôt ça sur le choc du contact de l'eau de la piscine sur mon cerveau surchauffé. Pas par son fonctionnement mais par le soleil.... http://smileys.sur-la-toile.com/repository/Divers/bronze-3204923.gif Y a des jours où c'est plus dur que d'autre. C'est comme çà. |
|
| Philippe67 * 20/07/2010 18:04 |
re : Enième écran thermique pour carbus |
| A Michel63 Tu n'as pas à t'excuser. N'ayant plus pratiqué depuis 1981, je serais bien incapable de faire ça .... surtout avec un ordinateur ! Par contre, je suis surpris du retour des herminettes sur les traits d'axes. A mon époque, c'étaient les vieux qui faisaient ça ! |
|
| jpc 8430 20/07/2010 19:26 |
re : Enième écran thermique pour carbus |
| @ philippe 67 Là au sujet des Herminettes, tu es dur avec michel 63 . Serait-il vieux ????? Tout ça pour ça , un ecran anti chaleur !! cdt j p c |
|
| Chris62 20/07/2010 20:21 |
re : Enième écran thermique pour carbus |
| Bravo et merci pour ceux qui possede une MK3 | |
| Philippe67 * 20/07/2010 20:55 |
re : Enième écran thermique pour carbus |
| J'ai surtout pas voulu dire que Michel63 est vieux. Je suis simplement surpris qu'une habitude d'anciens qui était en voie de disparition dans les années 70 refasse surface dans un logiciel de DAO/CAO récent. | |
| Huricanne 20/07/2010 23:16 |
re : Enième écran thermique pour carbus |
 http://bienvenueauflatistan.forumactif.com/users/2014/53/17/77/smiles/973289.gif Si Michel63 était vieux, alors je ferais comme pour une vieille Spit, je le collectionnerais. Parce qu'il le vaut bien. http://bienvenueauflatistan.forumactif.com/users/2014/53/17/77/smiles/705266.gif @Michel, Merci pour ton croquis, on attend la photo du prototype... |
|
| jean-yves44 * 20/07/2010 23:56 |
re : Enième écran thermique pour carbus |
 @ Michel63. Vraiment super ce que tu fais et suivant tes côtes j'ai fais un croquis en 3D, voir les photos. Je persiste à dire que cela ne sers à rien enfin pas comme écran thermique. Bravo quand même. A+ JYP |
|
| jean-yves44 * 20/07/2010 23:57 |
re : Enième écran thermique pour carbus |
 je sais pas faire plusieurs photo dans le même post. |
|
| jpc 8430 21/07/2010 09:13 |
re : Enième écran thermique pour carbus |
| @ jean yves 44 Pas mal la gravure " MK3 " et les dessins en perspective non plus Moi qui me suis contenté de mettre en place une plaque tole renforcé avec de la clingerite !!!!!!!! Il faudrait ouvrir un fil , pour le developpement de telles idées . cdt j p c |
|
| Michel63 * 21/07/2010 12:20 |
re : Enième écran thermique pour carbus |
| Je ne me souviens plus qui expliquait le principe physique de l'efficacité d'un écran thermique ( Motik, peut-être..., mais je n'arrive pas a le retrouver avec le moteur de recherche ). J'en ai retenu que le plus efficace est une tôle lisse ( alu ou inox ) polie et surtout pas noire. La surface réfléchissante, côté moteur, "renvoie" les rayonnements infrarouges provenant du collecteur, les empèchant ainsi de surchauffer les parties métalliques des carbus. L'échauffement de la tôle, prise dans le flux d'air, n'est pas significatif et la mise en place d'isolant supplémentaire complique la fabrication pour pas grand chose. Bienvenu aux rectificatifs, si je viens de dire des bétises. |
|
| Chris92 21/07/2010 12:29 |
re : Enième écran thermique pour carbus |
| Bonjour Michel, Moi aussi, je suis perplexe.... quand je vois des radiateurs de certains composants électroniques (par exemple; des transistors de puissance) qui sont, soit en alu brut et parfois en alu avec un revêtement en oxydation anodique noir, j'en finis par perdre mon latin !!!! Maintenant, des spécialistes vont certainement se manifester.. Bonne journée |
|
| jean-yves 44 21/07/2010 13:35 |
re : Enième écran thermique pour carbus |
| Bonjour. @ Michel63. C'est bien motik qui expliquait clairement le rôle du bouclier thermique et il a entièrement raison. Le rayonnement doit se faire vers le moteur et non l'inverse. Ce qui va à petite dose réchauffer le moteur. On déplace le problème. Personnellement; je n'ai jamais eu ce problème et pourtant chez moi il fait chaud aussi 35°. A+ JYP |
|
| jpc 8430 21/07/2010 14:05 |
re : Enième écran thermique pour carbus |
| @ A TOUS Meme si je soutiens le fait que de mettre un ecran, n'est pas une mauvaise chose, il faut aussi prendre en compte que le ventilateur souffle de l'air , et passe pour partie vers le collecteur, qui " refroidi" ! Quand aux rayonements de chaleur dans un sens , contre quelque chose de tel ou tel type , il y a la theorie , et la pratique . Maintenant on peux remplacer la couleur noir , ( c'est mon cas ) par de la peinture special alu fumisterie . cdt j p c |
|
| roland p 21/07/2010 19:06 |
re : Enième écran thermique pour carbus |
 |
|
| Chris92 21/07/2010 19:14 |
re : Enième écran thermique pour carbus |
| Bonsoir, Problème de conception ??? sur des moteurs aussi anciens que celui de la Spit,le (ou les) carbus étaient montés de l'autre côté de la culasse...Un côté pour l'admission et l'autre pour l'échappement. Donc, pas de problème de vapor-lock, il suffisait d'y penser.. Cordialement |
|
| roland p 21/07/2010 19:19 |
re : Enième écran thermique pour carbus |
 |
|
| Pas_volay 21/07/2010 19:22 |
re : Enième écran thermique pour carbus |
| J'avais parfois ce problème de vaporlock lors de longues course d'autoroute en plein été, après m'être arrêté quelques minutes sur une aire de repos, même en laissant comme c'est recommandé dans ces cas le moteur tourner quelques minutes au ralenti avant de l'éteindre. Ceci malgrè l'écran thermique en amiante dont ma voiture (1500, 1980, origine Allemagne) était (et est toujours, la surface est faible et tant qu'il ne se disloque pas je ne vois pas de risques pour mes petits poumons) équipée d'origine. Ca a totalement disparu avec le montage de mon radiateur d'huile qui à mon avis descend la température moyenne du bloc moteur d'au moins 20 degrès |
|
| roland p 21/07/2010 19:26 |
re : Enième écran thermique pour carbus |
| Chris92 et meilleur admission / echappement dans les chambres , ça rentre d'un côté et ça ressort par l'autre , et hop ( on ne va pas énumérer toutes les voitures qui font ça ) |
|
| Chris92 21/07/2010 19:44 |
re : Enième écran thermique pour carbus |
| @ roland, Bien sûr et c'est ce qui fait l'évolution de la mécanique thermique. Maintenant, à part des coûts de fabrication, je n'ai jamais compris ce raisonnement stupide.... Mais, je ne suis pas ingénieur..... Cdt |
|
| Michel63 * 22/07/2010 07:35 |
re : Enième écran thermique pour carbus |
 Ou le problème est ailleurs... ou l'écran n'est pas la solution … ou le propriétaire de cette MG est particulièrement «impliqué» dans l'échauffement de ses carbus !!! |
|
| roland p 22/07/2010 08:51 |
re : Enième écran thermique pour carbus |
| c'etait surtout histoire de bricoler probablement ,mais rien n'est prouvé que ça vient des cuves vu qu'il y a des events sur les couvercles | |
| jpc 8430 22/07/2010 12:17 |
re : Enième écran thermique pour carbus |

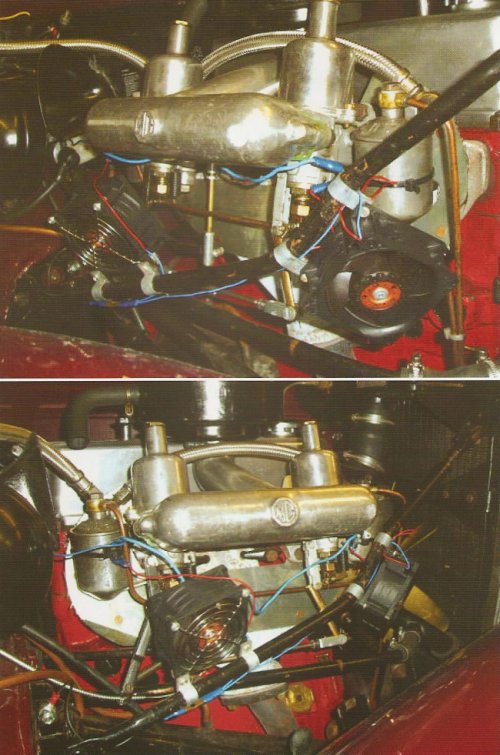

| En plus c'est moche !! quand a l'efficacité ???? Mais c'est original : ventillos de PC , Ouaissssss !!! Quand on pense a la côte des MG , pourrais trouver mieux si vraiment necessaire !! cdt j p c |
|
| Chris92 22/07/2010 12:24 |
re : Enième écran thermique pour carbus |

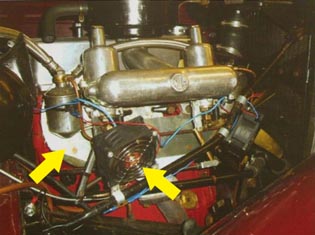

| @ jpc, Je pense plutôt à un ventilo d'armoire électronique ou de DAB par exemple mais ça ne change rien au côté bidouillage, quant à l'effacité, j'aimerai bien avoir un retour de celui qui a fait ce montage.... Cdt |
|
| Pas_volay 22/07/2010 13:24 |
re : Enième écran thermique pour carbus |
| Ce genre de ventilateurs de PC est très résistant et marche très bien tant qu'il reste dans un environnement pas trop dégradé. Il est utilisé par les constructeurs automobiles... Ici le comprticment électronique d'une de mes voitures (module moteur et boite): [URL=http://img105.imageshack.us/i/20072008050eq5.jpg/][IMG]http://img105.imageshack.us/img105/5691/20072008050eq5.th.jpg[/IMG][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL] et ici le ventilateur de PC qui se cahe au fond... [URL=http://img224.imageshack.us/i/20072008052nd1.jpg/][IMG]http://img224.imageshack.us/img224/3803/20072008052nd1.th.jpg[/IMG][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL] |
|
| Pas_volay 22/07/2010 13:26 |
re : Enième écran thermique pour carbus |
| Loupé... [URL=http://img105.imageshack.us/i/20072008050eq5.jpg/][IMG=http://img105.imageshack.us/img105/5691/20072008050eq5.th.jpg][/IMG][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL] [URL=http://img224.imageshack.us/i/20072008052nd1.jpg/][IMG=http://img224.imageshack.us/img224/3803/20072008052nd1.th.jpg][/IMG][/URL] Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL] |
|
| Pas_volay 22/07/2010 13:27 |
re : Enième écran thermique pour carbus |
| Encore loupé... Uploaded with ImageShack.us Uploaded with ImageShack.us |
|
| Pas_volay 22/07/2010 13:28 |
re : Enième écran thermique pour carbus |
| Bof... http://img105.imageshack.us/img105/5691/20072008050eq5.jpg http://img224.imageshack.us/img224/3803/20072008052nd1.jpg |
|
| Chris92 22/07/2010 13:42 |
re : Enième écran thermique pour carbus |
| Les images ont encore agrandies la lecture des messages. Un peu de vigilence SVP car le sujet a déjà été maintes fois débattu. cdt |
|
| Michel63 * 22/07/2010 15:23 |
re : Enième écran thermique pour carbus |
| Il faut "recalibrer" les images AVANT de les télécharger sur l'hébergeur. http://img651.imageshack.us/img651/9650/pvventilorduc.jpg Il ne faut pas dépasser 800 pixels de largeur. La hauteur ni le "poids" n'ont d'importance. Voila ce que ça donne pour la grosse image ci-dessus, ramenée à 100 PP et 15 cm de large ( 591 pixels ) http://img15.imageshack.us/img15/5640/pvventilo.jpg Comme ça fait plusieurs fois que ce problème revient ...et que je m'y suis planté plusieur fois aussi, j'ai "approfondi" le sujet et je suis juste en train de terminer l'actualisation d'un vieux post de 2006. Il sera en ligne d'ici 5 mm. |
|
| Pas_volay 22/07/2010 15:48 |
re : Enième écran thermique pour carbus |
| Ok, ok, c'est ma faute. Je voulais en fait juste poster une image réduite ("thumbnail")sur laquelle on aurait pu cliquer... J'ai essayé diverses options, et paf, loupé... |
|
| Pas_volay 22/07/2010 15:51 |
re : Enième écran thermique pour carbus |
| Bon, revoici l'image réduite du ventilateur: http://img823.imageshack.us/img823/3803/20072008052nd1.jpg |
|
| Pas_volay 22/07/2010 15:53 |
re : Enième écran thermique pour carbus |
| Bingo. Merci à Michel63 pour ses conseils. |
|
| Michel63 * 23/07/2010 22:12 |
re : Enième écran thermique pour carbus |
| Voilà. C'est fait et ce n'est qu'un écran thermique de plus mais, au moins, il est démontable sans toucher aux carbus (... je l'ai fait 3 fois ) ! http://img529.imageshack.us/img529/820/postqavant.jpg http://img706.imageshack.us/img706/511/posdessus.jpg http://img718.imageshack.us/img718/5455/toutavantposecopie.jpg Alu 10/10 J'ai fixé l'équerre avec des vis à tête fraisée dans l'alu en intercalant des rondelles pour diminuer la conduction thermique entre l'écran et ses fixations. (Les rivets pop faisaient de trés vilains boudins à l'arrière ) BEMOL : Il faut faire une modif à mon dessin de gabarit : http://img339.imageshack.us/img339/4734/modifequerre.jpg Je n'avais pas fait attention à ce que la patte centrale libre sur le collecteur d'échappement n'est pas dans le même plan que les deux utilisées pour fixer la pipe d'admission ( plus haute d'environ 5 mm ). ... Et oui, le gabarit en carton est plus "souple" que le métal. Pan sur les doigts... http://smileys.sur-la-toile.com/repository/Confus/0087.gif . Pour pouvoir ajuster l'équerre de fixation, il faut donc soit former, soit découper et remonter de 5 mm sa partie centrale pour qu'elle prenne appui sur les trois pattes. On peut aussi simplement agrandir vers le bas de 5 mm les deux découpes dans le haut de l'écran qui viennent se loger sous les pipes des carbus. Mais l'équerre ne prendra pas appui sur les deux pattes extrêmes ... peut-être moins stable ? J'ai pris la première solution en déformant l'alu. http://img267.imageshack.us/img267/7721/visprisonnire.jpg Pour faciliter le démontage, j'ai rendu prisonnière sur la patte une vis avec une rondelle tarreaudée. Ca fait un gougeon facile d'accès. http://img814.imageshack.us/img814/1042/modiflumire.jpg Et pour pouvoir mettre en place, j'ai du faire une lumière ouverte sur le trou de fixation. Le montage et le démontage en sont facilités. Une fois l'écran en place, on ne peut d'ailleurs pas atteindre la tête de la vis sous la patte. Petit conseil : avant d'assembler l'équerre sur le dos de l'écran, ajustez-la en place pour être sûr de sa bonne position. |
|
| Dick Turpin 21/12/2010 21:01 |
re : Enième écran thermique pour carbus |
| bonjour je recherche la meme chose pour ma 1500, mais je ne trouve rien avec la fonction recherche si quelqu'un pouvait m'aider |
|
| Will56 21/12/2010 21:13 |
re : Enième écran thermique pour carbus |
| Bonjour voici un lien ou j'ai acheté le mien, c'était sur 1300 mais il fait aussi les 1500 et autre. http://shop.ebay.fr/buyright777/m.html?_nkw=&_armrs=1&_from=&_ipg=25 |
|
| Michel63 * 22/12/2010 15:08 |
re : Enième écran thermique pour carbus |
| Je ne me souviens pas non plus d'en avoir vu sur un fil du forum, pour des 1500. En tout cas, il y a ce que tu cherche chez Canley ( entre autres sans doute... ) http://www.canleyclassics.com En suivant ce chemin : Home > Catalogues > Triumph Spitfire MkIV/1500 Spare Parts Catalogue > Fuel and Exhaust > Carburettor and Linkage - Twin Carb Engine |
|
| Michel63 * 22/12/2010 15:09 |
re : Enième écran thermique pour carbus |
 |
|
