| Fabrt 27/11/2010 09:22 |
Cotes pour panneau de porte Mk3 |
|---|---|
| Bonjour, Je suis en train de refaire tout l'intérieur de ma Mk3 et j'en suis aux panneaux de portes. J'ai récoupé une plaque de MDF et je m'apprête à coller le simili dessus, mais j'aimerai retrouver l'aspect d'origine en faisant en couture les lignes dessinées dessus. Est-ce que quelqu'un aurait les cotes approximatives afin que je puisse reporter les lignes sur mon panneau, d'une manière un peu plus précise ? Merci de votre aide. |
|
| Fabrt 27/11/2010 09:24 |
re : Cotes pour panneau de porte Mk3 |
| voici une photo de ce que je souhaiterai refaire | |
| Fabrt 27/11/2010 12:49 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| Michel63 * 27/11/2010 14:26 |
re : Cotes pour panneau de porte Mk3 |

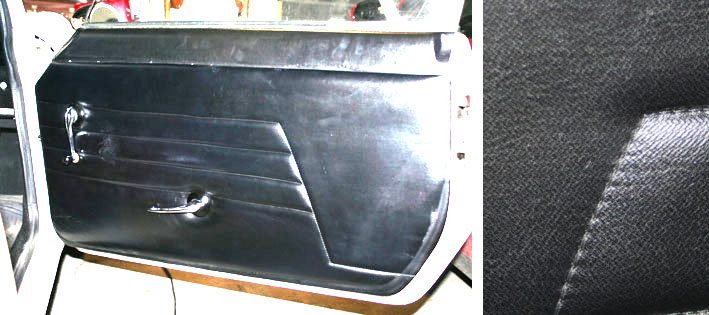

 Si mes habillages ne sont pas conformes et que quelqu'un connaisse le dessin d'origine ou ait une pub d'époque où on peu le voir, je suis preneur de l'info. ... Pour Fabrt, si personne n'a pu t'aider d'ici là : Je suis absent pour le reste du week-end mais, si ça te convient, je peux te faire en début de semaine prochaine un relevé coté des coutures qui ont été faites sur le vinyl. Merci de me laisser un message en réponse. |
|
| Fabrt 27/11/2010 20:36 |
re : Cotes pour panneau de porte Mk3 |

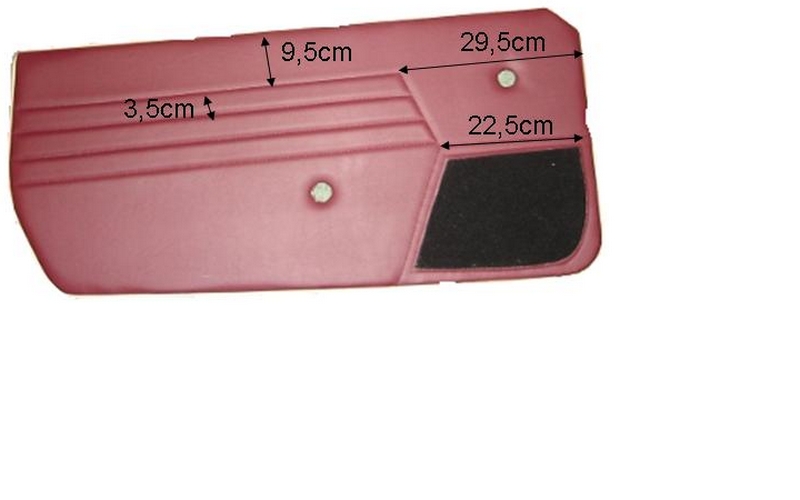

 Jean-luc m'a envoyé quelques cotes et voici ce que cela donne |
|
| Fabrt 27/11/2010 20:39 |
re : Cotes pour panneau de porte Mk3 |
| Ceci est un panneau gauche et la partie noire est un morceau de moquette. On retrouve ces dessins dans les catalogues de nos fournisseurs habituels. | |
| Michel63 * 29/11/2010 07:13 |
re : Cotes pour panneau de porte Mk3 |

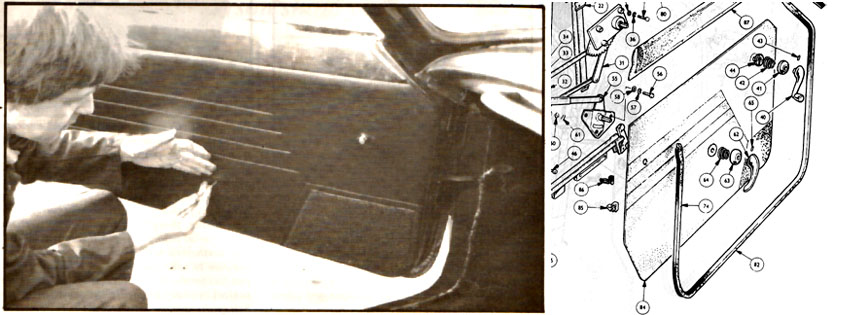

 A propos de la conformité à l'origine, je viens de trouver l'info que je cherchais sur des documents d'époque qui rejoignent ce que tu dis, Fabrt. Petites questions : Sur les originaux, est-ce que les coutures dans le vynil sont "vraies" ou simplement des motifs décoratifs ? Si les habillages noirs sont de la moquette, il ne devrait pas s'agir d'emplacement pour des haut-parleurs ? ... peut-être pour éviter de salir les habillages de porte avec les pieds en sortant ( ce qui m'arrive assez souvent ) ? |
|
| Fabrt 29/11/2010 09:02 |
re : Cotes pour panneau de porte Mk3 |
| Bonjour Michel, Sur les panneaux originaux, les lignes sont simplement des motifs décoratifs, surement pressés à chaud. Les selliers les refont en coutures habituellement. Pour la partie en moquette, je n'ai jamais vu de haut-parleur et d'origine le HP mono était de toute façon dans la boite à gant passager. |
|
| gringo88230 29/11/2010 09:29 |
re : Cotes pour panneau de porte Mk3 |
| Bonjour je suis actuellement en train de refaire mes panneaux de portes.Je mettrai des photos en ligne ce soir (si j'arrive à compresser les photos). | |
| Michel63 * 29/11/2010 10:19 |
re : Cotes pour panneau de porte Mk3 |
| Un petit coup de main pour la compression des photos : http://www.amicalespitfire.fr/cyberspit/index.php?lecture=126517&debut=0&recherche=images&rt=sg&page=1#126517 ... si ton PC tourne avec Windows et que le Paint installé ne contient pas le reformatage d'image. |
|
| Najak 29/11/2010 12:59 |
re : Cotes pour panneau de porte Mk3 |
| Bonjour, A Fabrt, gringo88230 ou un autre qui restaure une Mk3 : Je passe aussi par là, sauf que les panneaux en place lorsque je l'ai achetée n'ont rien à voir avec l'original (découpe approximative et fixés avec des vis parker apparentes). Seraiit-il possible pour l'un ou l'une d'entre vous de recopier sur un papier la silhouette en vraie grandeur d'un panneau avant habillage avec tous ses trous et de me l'envoyer par courrier postal (avec ma gratitude et tous frais remboursés). Merci. Cordialement |
|
| pied noir 29/11/2010 14:38 |
re : Cotes pour panneau de porte Mk3 |
| bonjour a tous. a najak j'ai garder un vieux panneau je peux le recopier sur feuille envoie moi ton adresse si tu veux a + jean luc |
|
| Michel63 * 29/11/2010 14:43 |
re : Cotes pour panneau de porte Mk3 |
| +1, STP, je suis aussi preneur de ce gabarit. Peux-tu activer ton pseudo pour qu'on puisse te laisser nos coordonnées ? D'avance merci. |
|
| pied noir 29/11/2010 15:27 |
re : Cotes pour panneau de porte Mk3 |
| a michel 63 oui pour l'envoie jean luc .normalement je l'active on verra bien.??? |
|
| gringo88230 30/11/2010 15:08 |
re : Cotes pour panneau de porte Mk3 |

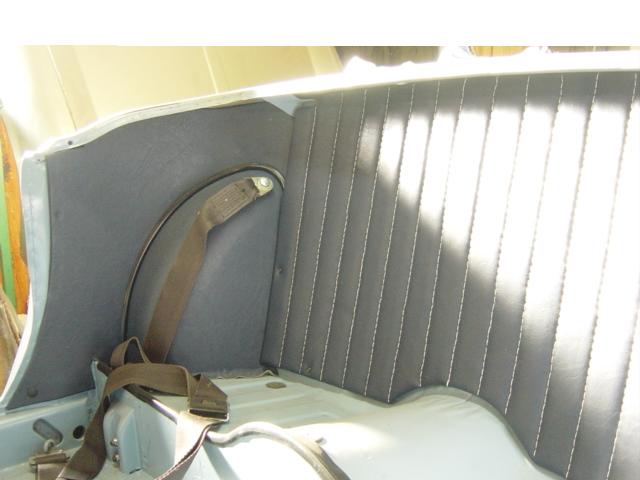

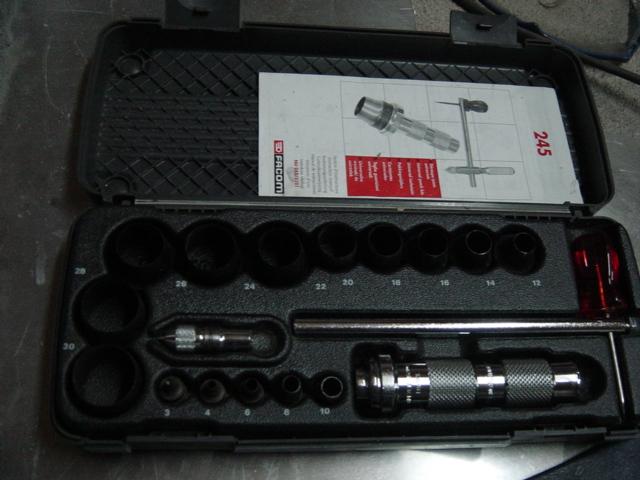

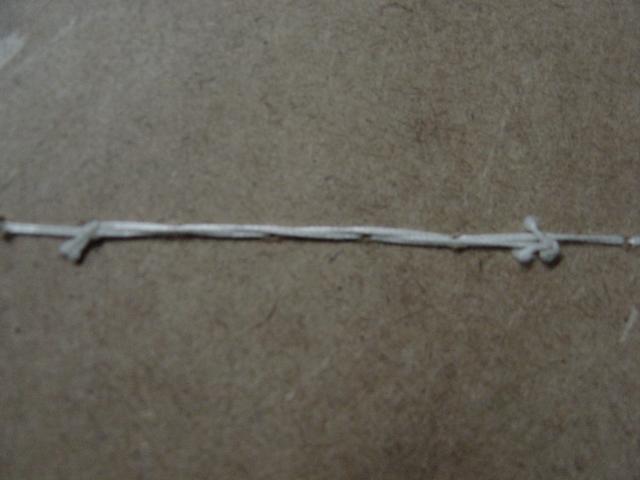

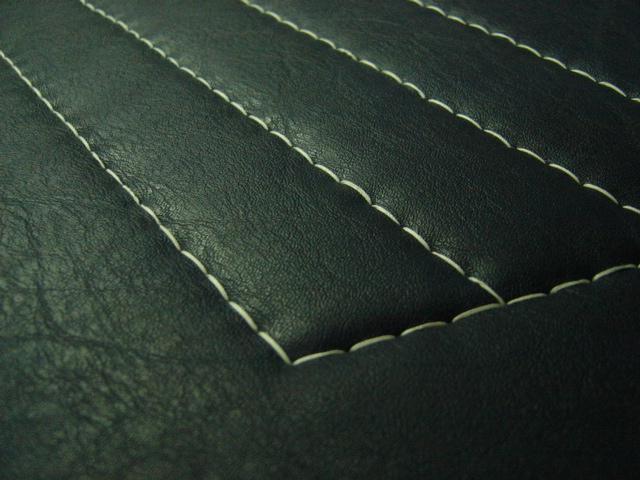

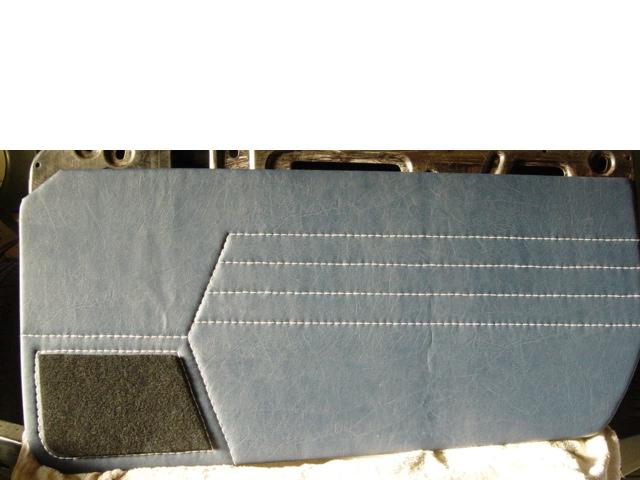

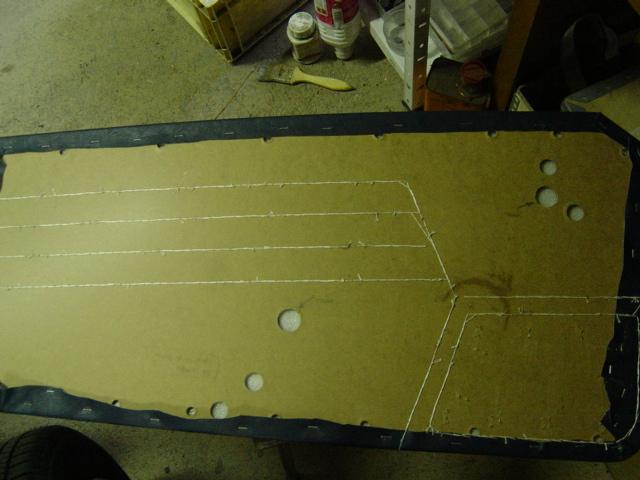

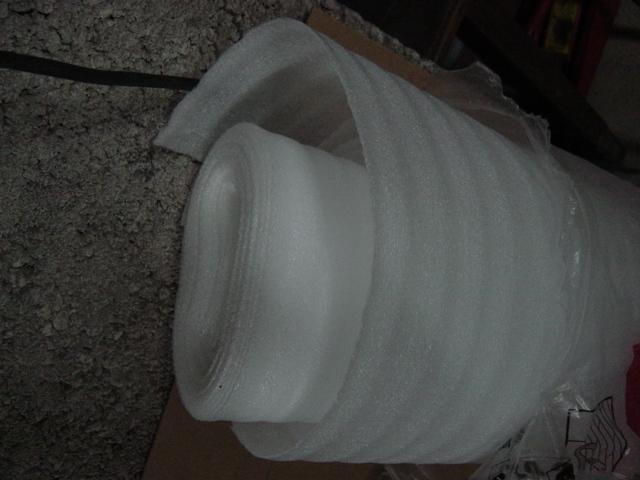

 Mes panneaux de portes étant bien malades (recouvrement déchiés, bois cassé et déformé et moquette n'ayant plus de boucles) je devais trouver un moyen de faire sans me ruiner.Aprés avoir trouvé du simili de qualité servant à la refection des sièges de bus pour enfants (solide 1mm d'épaisseur, anti-feu etc...) troqué contre une bouteile de pastaga, recupéré de l'isorel sur des palettes d'eau minérale en grande surface contre....rien, il me fallait y aller.Donc je retrace les côtes du bois après avoir déshabillé les anciens panneaux de portes et marque l'emplacement des trous ainsi que ceux des motifs.Les trous sont faits à l'emporte-pièces, les motifs au crayon puis je perce des trous de 1mm tous les cm le long des lignes des motifs.Enfin pour que mes panneaux aient plus de "moelleux" je colle de la sous-couche pour parquet flotant sur le bois puis je place mon simili et l'agrafe au dos du bois.Puis avec une aiguille et du fil (et de la patience) je "couds" en passant le fil dans mes petits trous en tendant bien le fil.Et voila le résultat. |
|
| gringo88230 30/11/2010 15:08 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:09 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:09 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:10 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:10 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:11 |
re : Cotes pour panneau de porte Mk3 |
 |
|
| gringo88230 30/11/2010 15:13 |
re : Cotes pour panneau de porte Mk3 |
 PS/pour la moquette des panneaux de portes j'ai utilisé des tapis de sol universel en vente chez nor'toto à trois francs six sous en provenance de chine et récupéré ce dont j'avais besoin (le caoutchouc est à jeter tellement il pue).La qualité de moquette est parfaite et épaisse. |
|
| jpc 8430 30/11/2010 15:27 |
re : Cotes pour panneau de porte Mk3 |
| @ gringo 88230 A priori un porte Clefs ALFA ROMEO !!???? cdt j p c |
|
| Chris 92 30/11/2010 15:41 |
re : Cotes pour panneau de porte Mk3 |
| Bonjour à tous, A Fabrt, le morceau de moquette sur la contre-porte n'était pas prévu à l'origine pour y mettre un HP mais simplement de pousser la porte avec le pied sans esquinter la garniture en skaï... Pour gringo88230, voilà du bon boulot !!! Bien amicalement Chris |
|
| gringo88230 30/11/2010 15:46 |
re : Cotes pour panneau de porte Mk3 |
| Oi un porte clés Alfa, bon c'était livré avec!!! mais dès que je la mets sur la route il passe à la trappe!! | |
| Michel63 * 02/12/2010 22:28 |
re : Cotes pour panneau de porte Mk3 |
| Bonsoir Jean-Luc... alias "pied noir", Je viens de recevoir ton relevé d'habillage intérieur de porte. http://smileys.sur-la-toile.com/repository/Respect/victoire-584.gif ... parole tenue donc et je t'en remercie très sincèrement. J'en ferais très bon usage. Au plaisir de se rencontrer un jour peut-être. Le monde n'est pas si garnd que ça, surtout en Spit ! |
|
| Najak 02/12/2010 22:36 |
re : Cotes pour panneau de porte Mk3 |
| A Jean Luc...le pied noir, Bien reçu le patron de découpe de panneau de porte. Je te remercie infiniment. Comme le dit Michel63, peutêtre à un de ces jours (encore que je démarre seulement ma restau). Merci encore Cordialement |
|
| pied noir. * 06/12/2010 08:35 |
re : Cotes pour panneau de porte Mk3 |
| bonjour a tous a najac et michel63 merci pour les enveloppes et leur contenu michel peu être a ag. en 2011. jean luc. |
|
