| Claude 78 30/11/2009 11:17 |
Connection bouton d'éclairage MK 3 !! |
|---|---|
| Bonjour a tous ,quelqu'un peut t'il me donner les couleurs des fils arrivant sur le bouton du tableau commandant les lumières ? Le mien est HS, je dois le remplacer mais toute une salade a été faite par l'ancien proprio..!!! Une photo serais l'idéale !!! Amicalement Claude 78 | |
| felix63 * 30/11/2009 13:45 |
re : Connection bouton d'éclairage MK 3 !! |
| Bonjour Claude 78 J'ai le meme problème que toi concernant le fonctionnement de l'interrupteur des lumières, à part que pour l'éclairage cela fonctionne, mais pas pour l'éclairage cadrans et ceci depuis le remplacement de mon tableau de bord. Heureusement lors du démontage j'ai repéré les couleurs des fils et leurs branchements. J'ai ensuite acheté un interrupteur sur ebay identique au mien, mais à première vue les liaisons des bonnes ne fonctionnent pas comme l'ancien. Je te fais une photo du bouton et un schéma du branchement dans l'après-midi . felix63 |
|
| felix63 * 30/11/2009 16:14 |
re : Connection bouton d'éclairage MK 3 !! |

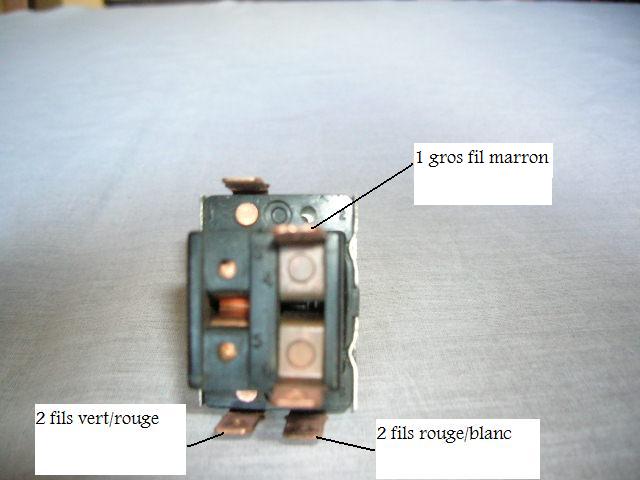

 Voici le branchement que j'avais avant la dépose du tableau de bord. Il correspond au schéma electrique qui est dans le bouquin de la voiture. felix63 |
|
| Claude 78 30/11/2009 18:33 |
re : Connection bouton d'éclairage MK 3 !! |
| Bonsoir et grand merci a toi felix 63 !! ton schéma vas certainement bien m'aider ,parce que moi et l'électricité je suis comme une poule qui a trouvé un couteau !!! Part contre sais tu ce qui rentre dans l'encoche de gauche entre les deux rivets sur la photo ?? Encore merci CDT .. | |
| felix63 * 30/11/2009 19:12 |
re : Connection bouton d'éclairage MK 3 !! |

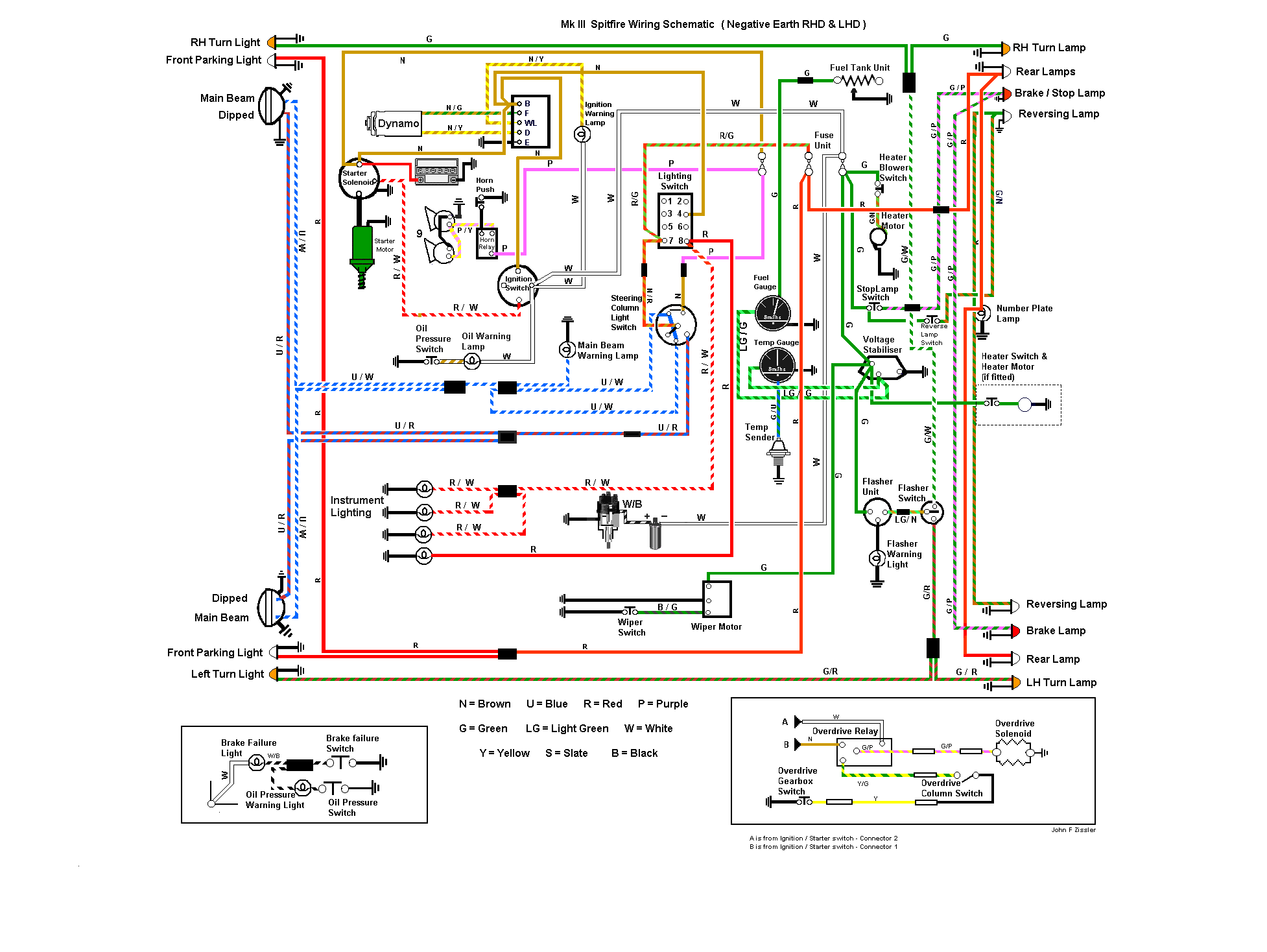

 Je ne sais pas a quoi sert l'encoche entre les 2 rivets, mais il faut savoir que ce bouton sert a plusieurs type de voiture anglaises. Je joins le schéma electrique de la spit mk3. Le bouton concerné est repéré "lighting switch" Bon courage felix63 |
|
| jean-yves 44 * 30/11/2009 23:16 |
re : Connection bouton d'éclairage MK 3 !! |
| Bonsoir. Attention avec le branchement de cette fiche surtout sur les deux fils du bas, ils ont tendance à ce déconnecter ou de toucher la tôle du tableau de bord lors du remontage. C'est le cour jus assuré. (sité) "Je ne sais pas a quoi sert l'encoche entre les 2 rivets, mais il faut savoir que ce bouton sert a plusieurs type de voiture anglaises." L'intérieure est très complexe avec des petits ressort qui vienne faire contact sur la partie cuivre quand on tire le bouton. Plus de contact lorsque l'on repousse le bouton. A+JYP |
|
| Claude 78 01/12/2009 08:02 |
re : Connection bouton d'éclairage MK 3 !! |
| Merci Félix et Jean Yves ..Ya pu Ka !!!!!!!!!! Bonne journée CDT | |
