| GéGé 06/01/2023 12:56 |
Cloche embrayage / Manchons |
|---|---|
| (Le fichier "Cloche et Manchons.pdf" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour à tous. Je refais l'embrayage sur une spitfire 1500 dernier modèle. Au démontage , j'ai constaté que le porte joint sur la cloche était cassé ... Apparemment j'ai commandé la mauvaise pièce UKC7926 , elle est différente et ne s'emboite pas dans la cloche , d'un autre coté pour le manchon cassé , je n'arrive pas à trouver la pièce et sa référence ... Peu être pourriez vous m'éclairer ? Merci. |
|
| GéGé 06/01/2023 13:13 |
re : Cloche embrayage / Manchons |

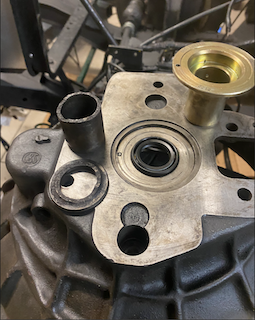

| manchons | |
| Jp2b 06/01/2023 15:10 |
re : Cloche embrayage / Manchons |
| Bonjour , Pour les boites jusqu au numero fr33414 ,la reference est 122566. Jp. |
|
| Jp2b 06/01/2023 15:12 |
re : Cloche embrayage / Manchons |
| Peut etre que ta boite a les bons numeros ,mais pas la bonne cloche... | |
| GéGé 06/01/2023 17:05 |
re : Cloche embrayage / Manchons |
| Merci pour vos réponses Ma boite FR39962 donc récente... La cloche 9B0 88312151 Ce que je ne comprend pas c'est ce manchon cassé et usé qui était a l'intérieur de la cloche sur la photo et qui ne correspond à rien ... A moins de réusiner le diamètre de la pièce neuve UKC7926 pour l'emboiter dans la cloche ? |
|
| tommybolin 06/01/2023 19:28 |
re : Cloche embrayage / Manchons |
| Bonsoir Gégé, Ça doit être la bonne pièce D'après ta photo il semblerait que la portée de grand diamètre du manchon, séparée du reste soit toujours en place dans la cloche. Le joint ne vient pas dans la cloche mais au centre du manchon, dans le même sens que sur ta photo (lèvres orientées côté boîte). Stp poste une photo du centre de la cloche côté opposé.. pour voir. Il faudra probablement extraire le restant en frappant au maillet au centre, par l'intérieur de la cloche. Le manchon s'emboîte serré au maillet dans la cloche. Gaffe au téton de positionnement Gaffe de bien l'emboîter à fond partout après application de pâte à joint liquide entre les 2 surfaces. (loctite 5923). cdlt ;) |
|
| GéGé 06/01/2023 20:13 |
re : Cloche embrayage / Manchons |
| Bien vue ... Déboité en 2 min . Un grand merci Tommybolin :))) |
|
| GéGé 06/01/2023 20:33 |
re : Cloche embrayage / Manchons |

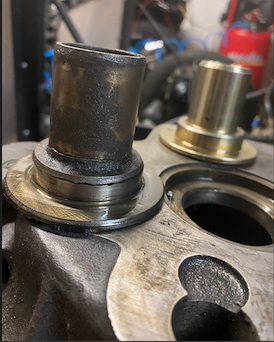

| photo... | |
| GéGé 06/01/2023 20:46 |
re : Cloche embrayage / Manchons |
| J'ai encore de la pate wellseal , tu crois que ca fait l'affaire pour l'étanchéité ? | |
| tommybolin 06/01/2023 21:39 |
re : Cloche embrayage / Manchons |
| Oui ok si encore "fraîche" ;) | |
| GéGé 06/01/2023 21:41 |
re : Cloche embrayage / Manchons |
| Top merci ! | |
| tommybolin 06/01/2023 22:10 |
re : Cloche embrayage / Manchons |
| Si le manchon a cassé, vérifie que les 2 gros pions cylindriques maintenant le support de butée soient bien libres de pivoter de qques degrés dans la fourchette car un grippage ici est l'une des causes principales du pb.. ;) | |
| Hop! 06/01/2023 22:57 |
re : Cloche embrayage / Manchons |
| Bonsoir Gégé, Oui il faut comprendre pourquoi cette pièce a cassé. Tropl forcé à l'emmanchement de la cloche sur le bloc, disque mal centré, tôle arrière moteur vrillée ou pivots de butée grippés comme l'indique Tommy ...? Quels étaient les symptômes de la défaillance de l'embrayage avant démontage ? |
|
| GéGé 07/01/2023 03:46 |
re : Cloche embrayage / Manchons |
| Ok Merci à vous . Ben tout fonctionnait normalement… j’ai sorti le moteur et boîte pour remplacer les joints car il y avait des fuites d’huile… Je vais me pencher là dessus . Je viens de remarquer que l’axe de la fourchette et les 2 bagues en bronze ont était remplacé par une longue vis et un écrou sécurisé par une goupille… mis à part cela tout est apparemment en ordre . Côté embrayage je vais en mettre un neuf . |
|
