| olivoi88 21/10/2007 12:43 |
compte tours spit 1500 |
|---|---|
| bonjour, j'ai un petit soucit avec mon compte tours, en fait je n'ai pas de cable, ni sur l'allumeur ni sur le compte tours, es-ce normal sur les 1500 ? comment est-il branché ? si quelqu'un pouvait m'eclairer, merci | |
| jean-yves 44 21/10/2007 15:34 |
re : compte tours spit 1500 |
| bonjour olivoi88 sur les 1500 il me semble qu'il est électrique pas mécanique donc normal qu'il n'y a pas de cable. je ne peut pas te dire comment il est branché par contre. A+ JYP |
|
| olivoi88 21/10/2007 16:01 |
re : compte tours spit 1500 |
| je te remercie, c'est deja ca | |
| philippe67 21/10/2007 16:34 |
re : compte tours spit 1500 |
| Sur les 1500 compte tour électronique (le commencement de la décadence). Sur ton compte tour arrivent normalement 3 fils : - La masse (généralement noir) - Un + (vert) - Un fil blanc et gris en provenance de la borne - de la bobine ( celle reliée au rupteur de l'allumeur). Philippe67 |
|
| olivoi88 21/10/2007 16:37 |
re : compte tours spit 1500 |

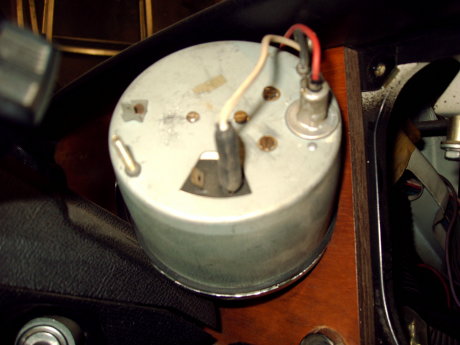

| ben je pense que le problème doit etre la car il me semble que je n'ai qu'un fils de branché, je ferai une photo, merci | |
| olivoi88 27/10/2007 10:57 |
re : compte tours spit 1500 |
 |
|
| olivoi88 28/10/2007 09:44 |
re : compte tours spit 1500 |
| quelqu'un aurait-il une idée ? | |
| philippe67 28/10/2007 09:58 |
re : compte tours spit 1500 |
| Je suppose que le fil que l'on voit est celui en provenance de la bobine. Il te manque donc une masse et un +. Ce + est de couleur verte et provient de la borne d'entrée du stabilisateur de tension10Volts (situé en général derrière le compteur de vitesse). J'ai bien dit "entrée" cela veut dire que le courant de ce fil n'est pas stabilisé à 10V. Maintenant, je ne peux pas te dire pourquoi ils sont manquants sur ta spit ! Débranchés ? Supprimés lors d'un bidouillage antérieur ? Il faut chercher pour voir si tu ne les retrouves pas pendants derrière le tableau de bord. Je ne peux pas non plus t'affirmer que le fil que l'on voit est bien celui de la bobine et qu'il est branché sur la bonne borne. Philippe67 |
|
| JMP 28/10/2007 10:02 |
re : compte tours spit 1500 |
| Le schéma du circuit électrique de la 1500 (je l'ai laissé en grand pour que ce soit bien lisible) : http://img81.imageshack.us/img81/953/page5657oj9.jpg JM |
|
| philippe67 28/10/2007 10:20 |
re : compte tours spit 1500 |
| Merci pour le schéma, j'étais en train de le rechercher. Juste pour info, pour éviter de chercher pour rien, dans la pratique, le fil repéré WS qui arrive au compte tour (49)provient de la borne "-" de la bobine (9) et pas de l'allumeur (10) comme indiqué sur le schéma. Ca ne change rien au fonctionnement puisque les deux bornes sont reliées entre elles. Philippe67 |
|
| olivoi88 28/10/2007 11:11 |
re : compte tours spit 1500 |
| merci, nikel, je vais tout "ouvrir" et regarder si je trouve ces fameux fils ou si j'en retire | |
| olivoi88 28/10/2007 14:29 |
re : compte tours spit 1500 |
| impecable, j'ai retrouvé un fils vert (positif) et j'ai retiré une masse et nikel, ca marche, merci bien pour les infos, sans vous je pense que j'aurais fait une connerie, super sympa | |
