| geo42 10/11/2022 12:30 |
Alternateur GT6 et nouveau faisceau électrique |
|---|---|
 oui oui ...c'est encore moi... :-) Le nouveau faisceau électrique monté différe de mon ancien faisceau au niveau des connectiques de l'alternateur. Lorsque j'ai changé mon alternateur avant la restauration de la Gt6, j'avais du (avec votre aide déjà!) modifié les branchements pour adapté l'ancien faisceau au nouvel alternateur. Voir fil : http://www.amicalespitfire.org/cyberspit/index.php?lecture=227455&debut=0&recherche=alternateur+connecteur&rt=sg&page=1#227455 J'ai donc essayé de reprendre ce fil mais ca ne coincide pas trop ( voir photo ) Une piste peut-être ? |
|
| Geo42 10/11/2022 19:08 |
re : Alternateur GT6 et nouveau faisceau électrique |
| Et là une idée peut être ? | |
| tommybolin 11/11/2022 09:13 |
re : Alternateur GT6 et nouveau faisceau électrique |

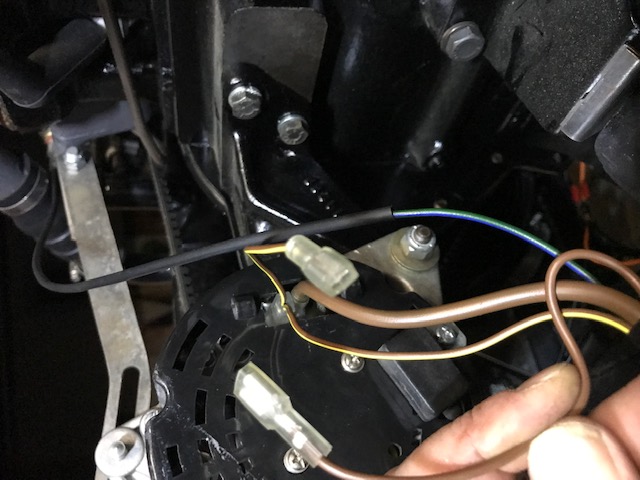

| Bonjour Geo, Le branchement correct est illustré par le schéma Moss posté par Cheche sur le lien. Sur ta photo ci-dessus c'est correctement branché, il faut juste couper à la base de la cosse le fil volant inutilisé marron/jaune et isoler le fil marron que tu tiens. Ce dernier ne doit pas être branché, voir légende du schéma. La seconde grosse fiche sur l'alternateur doit rester libre. Bon cablage! ;) |
|
| Geo42 11/11/2022 09:32 |
re : Alternateur GT6 et nouveau faisceau électrique |
| Merci Tommy je suis rassuré :-) | |
| St Pierre 11/11/2022 09:45 |
re : Alternateur GT6 et nouveau faisceau électrique |
| Sur cette photo, le fil qui vous reste est un plus permanent qui doit aller sur la boite a fusible ou autre, Il peut etre utilise pour les longues portees (via relay, etc...). il faut juste couper à la base de la cosse le fil volant inutilisé marron/jaune la je ne pense pas, c est le cable d exitation de l alternateur normalement.il passe via l ampoule, ou il change de couleur de devient blanc puis va au contact. Le vil volant est juste marron. A verifier donc avec de couper. |
|
| Geo42 12/11/2022 09:49 |
re : Alternateur GT6 et nouveau faisceau électrique |
| Merci à tous les deux | |
