| David 17/08/2007 22:54 |
malle arrière remonte d'un coté !! |
|---|---|

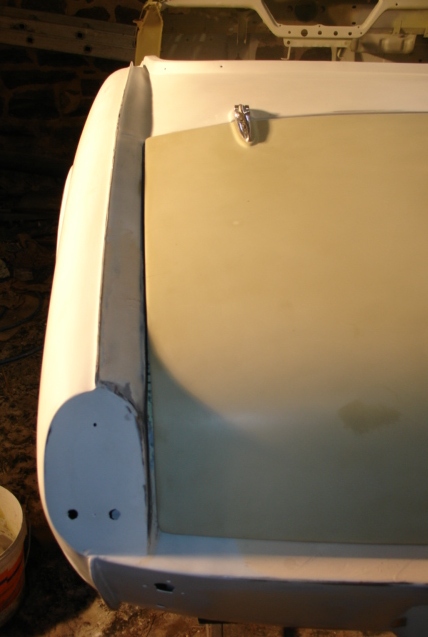

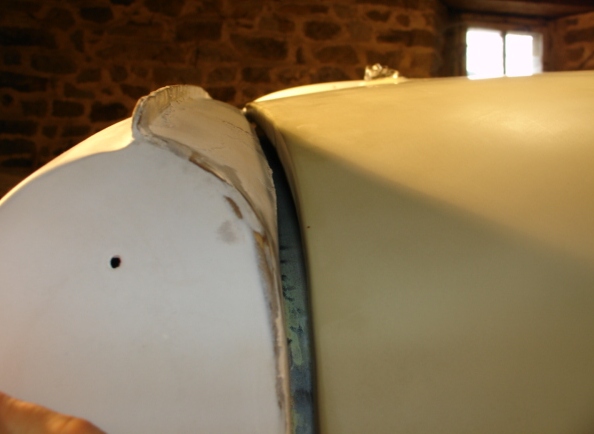

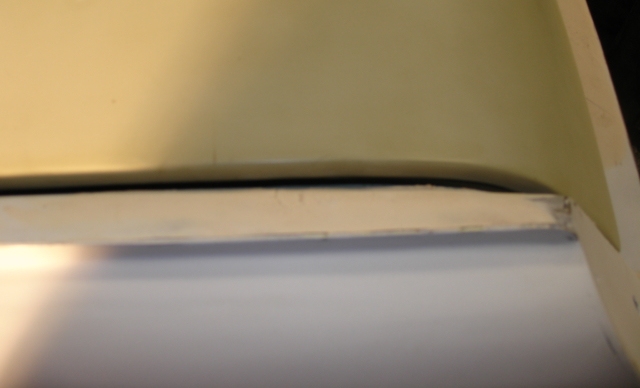

| Salut Restau en en cours et j'ai remonté la malle pour voir et là, rage, elle remonte d'un côté !! je pige rien. Pour etre clair, sur la droite elle s'aligne sur l'aile, ok. Par conte à gauche, elle remonte, surtout au niveau de son arrondi, et ressort vraiment de sa place normale. Que faire ? je n'ai pas agit dessus en torsion ni rien et elle devrait donc etre bien. Faut-il agir sur la barre de renfort a l'intérieur ? la place des mousse agit-elle à ce point (m'étonnerait fortement) Je vais voir pour faire une photo pour que cela soit plus clair mais là ça me souale sérieux. J'avance pas dans ma restau et en plus des connreries comme ça me tombe dessus. Grrrrrrrrrrrrrrrrrrrrrrr !!!! Enfin, c comme ça. Si qqu'un peut m'aider sur ce point, je l'en remercie par avance. A plus. |
|
| spit occitan 18/08/2007 11:41 |
re : malle arrière remonte d'un coté !! |
| Si c'est une MK3, tu n'aurais pas inversé le montage des charnieres d'articulation? Elles ne sont pas identiques mais symetriques. Alain |
|
| David 18/08/2007 18:56 |
re : malle arrière remonte d'un coté !! |
| En effet c'est une MK3. Mais cette inversion ferait cela à ce point ? car c'est vraiment conséquent. La photo arrive...ça sera plus facile et visible ! Merci |
|
| David 19/08/2007 19:28 |
re : malle arrière remonte d'un coté !! |
 |
|
| David 19/08/2007 19:33 |
re : malle arrière remonte d'un coté !! |
 |
|
20/08/2007 09:32 |
re : malle arrière remonte d'un coté !! |
| Qu'un a-t-il une idée d'où cela peut venir ? | |
| Ayce 20/08/2007 10:11 |
re : malle arrière remonte d'un coté !! |
| Je ne connais pas le modele, mais ca a l'air de remonter sur toute la longueur de l'aile. Il ne te manquerait pas des rondelles/entretoises entre la caisse et les charnières? |
|
20/08/2007 18:15 |
re : malle arrière remonte d'un coté !! |
 |
|
| David 20/08/2007 18:17 |
re : malle arrière remonte d'un coté !! |
 |
|
| jean claude 85 20/08/2007 18:39 |
re : malle arrière remonte d'un coté !! |
| Question bête. D'aprés les photos il semblerait que le capot soit plus neuf que l'aile. Ce capot est-il celui d'origine ou un capot acheté pour la restauration? Si cela est le cas, ce n'est peut-etre pas le bon modèle. |
|
| MarcB 20/08/2007 19:11 |
re : malle arrière remonte d'un coté !! |

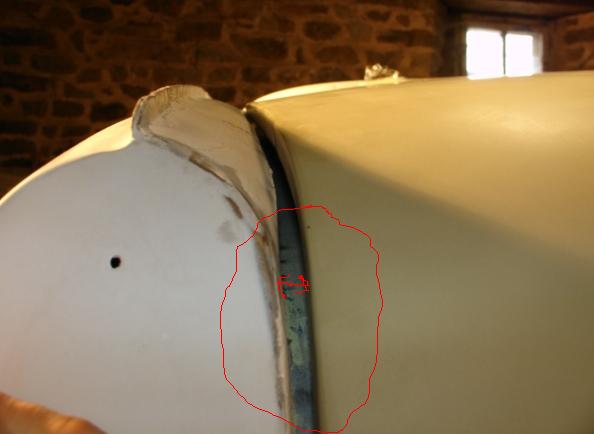

| Si tu enlèves les charnières et que tu déposes simplement le coffre dans son emplacement, y a-t-il également un "jour" ? Si oui, c'est peut-être une déformation du coffre... |
|
| David 20/08/2007 19:39 |
re : malle arrière remonte d'un coté !! |
| Alors, non ce n'est pas la malle d'origine. elle n'est pas neuve non plus mais juste poncée et réappretée. Aucune action dessus genre soudure ou autre. "Pas le bon modèle " ? y-aurait-il plusieurs modèle sur MKIII ? Pour le coffre, l'aile ar gauche et la jupe arr ont été changé, chacun leur tour. pas de déformation constatée sur la structure au niveau de l'aile. Pour la dépose sans charnière je vais le refaire car je ne sais plus s'il y avait ce défaut. Merci, à plus. |
|
| MarcB 20/08/2007 19:47 |
re : malle arrière remonte d'un coté !! |
| C'est le même coffre sur la Spitfire MK1, MK2 et MK3 (référence 575787) | |
| catalan 20/08/2007 20:13 |
re : malle arrière remonte d'un coté !! |

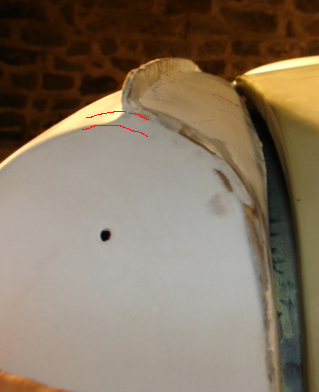

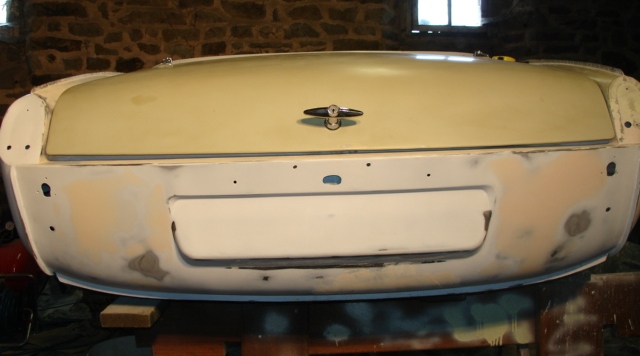

| Il semblerait vue les photos que l'aile que l'on voit sur ta première photo semble déformé par rapport à l'autre. Le problème ne viendrait il pas de l'aile et non pas du coffre |
|
| David 20/08/2007 20:57 |
re : malle arrière remonte d'un coté !! |

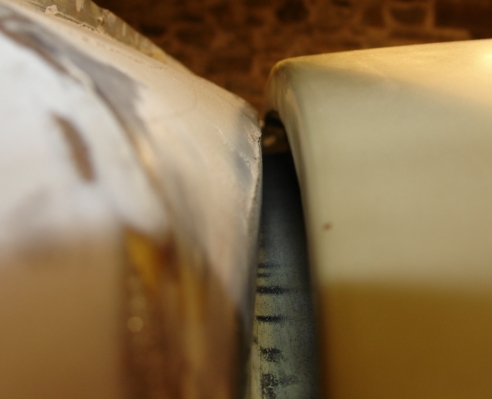

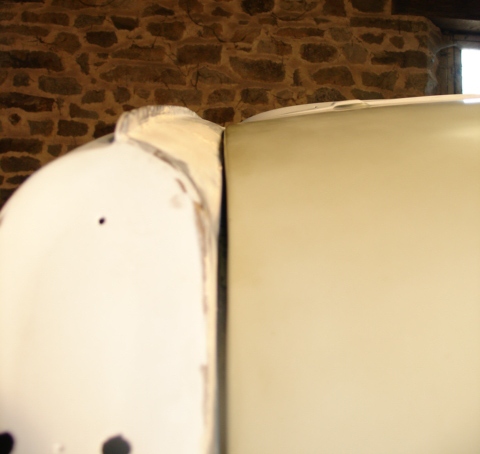

 une autre photo de l'aile |
|
| MarcB 20/08/2007 21:01 |
re : malle arrière remonte d'un coté !! |
| Tu pourrais faire une photo des charnières en gros plan vu de haut ? On cherche et on va trouver... |
|
| David 20/08/2007 21:17 |
re : malle arrière remonte d'un coté !! |
| Pour les charnières c'est pas impossible qu'elles soient inversées. J'essaierai l'inverse demain et on verra. Sinon, je vais prendre plusieurs photos pour vérifier si tout est symétrique ou si qque chose vous choque (j'espère pas !) Merci David |
|
| jean-yves 44 20/08/2007 22:30 |
re : malle arrière remonte d'un coté !! |
| Bonjour à tous. Salut David. Sur la photo ont voies que la malle est plus à droite qu'à gauche. Comme il est dit plus haut il faut intervertir les charnières ! Comme la malle est plus sur la droite la partie gauche doit toucher sur la partie qui remonte du coffre la ou est fixé le joint ! Pour le réglage de la malle, il faut jouer sur les fixations des charnières. Il n'est pas rare d'être obliger de reformer au niveau de l'arrière et de chaques côtés lorsque la malle ne viens pas de la même voiture, regarde aussi si tu ne dois pas remonter la bordure au niveau du joint, si l'aile a été changée, il se peut qu'il soit un peut trop enfoncer. Quand je dis que la carrosserie prends plus de temps que la mécanique ! ! !. Bon courage. A+JYP |
|
| spiterman 21/08/2007 08:31 |
re : malle arrière remonte d'un coté !! |

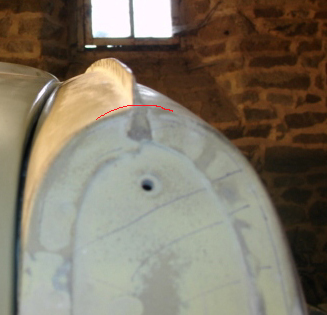

| Bonjour, Je suis de l'avis de catalan, l'aile gauche à l'air d'avoir un pb au niveau du raccoord supèrieur |
|
| spiterman 21/08/2007 08:34 |
re : malle arrière remonte d'un coté !! |
 |
|
| spiterman 21/08/2007 08:35 |
re : malle arrière remonte d'un coté !! |
 |
|
| Denis 84 21/08/2007 11:38 |
re : malle arrière remonte d'un coté !! |
| Bonjour Si la porte de malle est "d'origine" (je veux dire une pièce d'origine Triumph,meme d'une autre auto),alors c'est OBLIGATOIREMENT un probleme de positionnement d'un ou plusieurs éléments soudés composant le "bloc ar". As tu procédé à un montage préalable "à blanc" de tout l'ensemble ar (coffre compris) avec juste quelques points de soudure,avant de souder totalement les toles remplaçées? Si tu ne l'as pas fait,le souci est surement là. A mon avis ,au stade actuel et au vu des photos,le mieux à faire est de dépointer proprement la bordure d'aile arg intérieure,le coté g de la jupe ar et le support de feu arg,de tout repositionner en partant du coté droit et de l'ajustage plage ar sup et malle qui ont l'air OK,et de ne ressouder par points qu'une fois l'ensemble bien équerré et ajusté. Bon courage Denis |
|
| David 21/08/2007 12:28 |
re : malle arrière remonte d'un coté !! |
| La malle est bien d'origine triumph puisque occase. L'aile gauche puis (je dis bien puis, pas en même temps justement pour garder des "références") le jupe arrière ont été changé. Si je me souviens j'ai testé avec un montage à blanc et ça allait mais sans charnière (juste pour vérifier si rien n'avait bougé) Ce qui m'étonne quand meme c'est qu'il y a un renfort à l'intérieur de l'aile. Certes, ça peut bouger dans le sens droite gauche mais en hauteur : il faudrait forcer énormément je pense. Et je n'ai pas toucher non plus à la tole qui compose le pourtour de la malle. C'est pour quoi je pige pas trop pourquoi cela a bougé en hauteur. J'y vais normalement cet après midi je démonte, essaie plusieurs trucs et prend divers photos pour tourver d'où viens le problème. En tout cas j'espère à ne pas avoir à recommencer !! Merci David |
|
| Denis 84 21/08/2007 12:36 |
re : malle arrière remonte d'un coté !! |
| Tu touches du doigt la principale difference entre la mécanique (pièces "indéformables" car rigides,exemple bloc ou culasse,et positionnement "automatiquement" précis) et la carrosserie (piéces "flexibles",tolérances dimensionnelles plus importantes). Pour moi la mécanique serait une "science" là ou la carrosserie est plutot un "art". |
|
| catalan 21/08/2007 16:53 |
re : malle arrière remonte d'un coté !! |
 |
|
| David 21/08/2007 18:56 |
re : malle arrière remonte d'un coté !! |

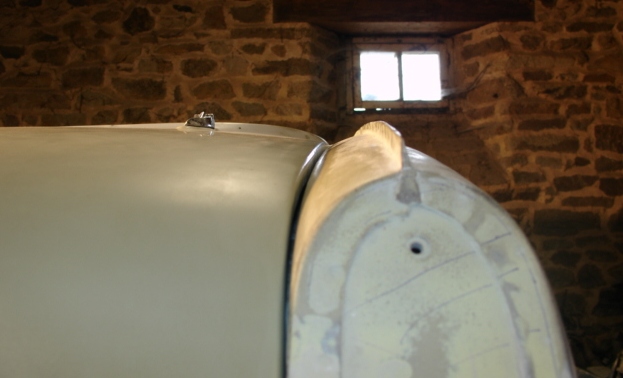

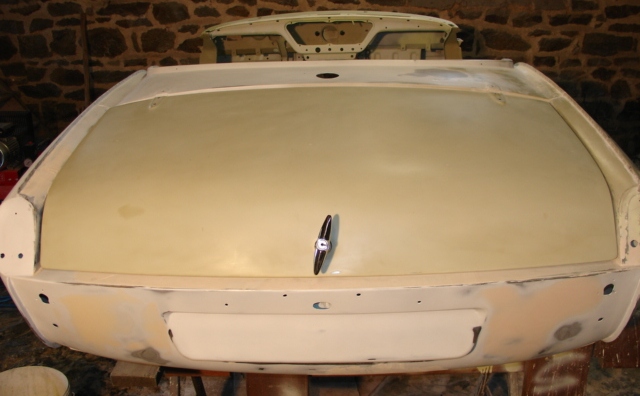

 Suis perdu là. J' ai fait différents essais cet après midi. Sans charnière : l'effet est moindre mais tjrs là quand meme. J'ai essayé la malle sur mon autre coque (qui n'a subit aucun travaux) et là ça va (hélas !!) donc le problème viendrait bien de la coque mais où car j'ai pris différentes cotes et comparé avec mon autre coque et ça donne pareil ! |
|
| David 21/08/2007 18:59 |
re : malle arrière remonte d'un coté !! |
 Ca remonte tjrs à gauche et à droite ça va. J'ai aussi inversé les charnières (qui semblent-ils étaient bine inversées) : ça change rien (enfin quasiment rien) |
|
21/08/2007 19:03 |
re : malle arrière remonte d'un coté !! |
 Ben voilà, sais pas là. Quoi faire ? où faudrait-il agir ? Déssouder au niveau de la jonction aile/jupe/intérieur d'aile. au niveau du feux mais à l'intérieur du coffre. Et à partir de là remonter la partie intérieure (où se fixe le bras de mantien du coffre) puis souder quand tout est bien en place ? Mais si les cotes sont bonnes, après elles ne le seront plus et donc on verra un défaut de symétrie, non ? A L'AIDE, AU SECOURS ! Sinon : y-a pas qqu'un qui vend une coque prête à peindre ?Pfffffffffffffff sniff |
|
| catalan 21/08/2007 19:15 |
re : malle arrière remonte d'un coté !! |
| Comme je disais je ne suis pas carrossier. Mais à force de lire des manuels techniques je voudrais te poser une question. A première vue tu a enlever la caisse du chassie non? J'ai lu sur des manuels que pour cette opération il faut souder une barre sur la partie haute d'où se trouve les portières avant le démontage de la caisse sinon tu risque la déformation de la dite caisse. N'aurais tu pas ce problème ?? |
|
| Denis 84 21/08/2007 19:21 |
re : malle arrière remonte d'un coté !! |
| Au vu des nouvelles photos,la hauteur et "l'horizontalité" de la jupe semblent bonnes,ainsi que la "largeur" entre les ailes ar là ou elle est soudée dessus. En fait ,tu dois pouvoir t'en sortir en n'intervenant "que" sur la tole d'encadrement de coffre G,après l'avoir dépointée,ainsi que la tole support de feu arg. A ce stade,tu montes et tu règles tes jours de porte de malle avec la gouttière d'aile ard,le haut de jupe ar et la plage ar (là ou il y a le bouchon d'essence,et en jouant si nécessaire sur l'aile arg,la partie arg de la plage ar,et évidemment la gouttière G,à reformer un peu si nécessaire,ça devrait passer Denis |
|
| David 21/08/2007 19:42 |
re : malle arrière remonte d'un coté !! |
| Ok, je vois la manoeuvre mais cela ne risque-t-il pas de "voiler" la plage arrière ? Je confirme les largeurs entre les ailes sont bonne. J'avais pris la précaution de mesure sur mon autre coque (heureusement ) Vais voir pour essayer de remonter le tour de coffre. Je vais aussi réessayer d'autre montage de la malle pour voir si ça peut pas venir d'autre chose. C'est con mais une autre malle m'auraoit bien servit là et l'ancienne est trop bouffée par la rouille pour être sûre. Pour ce qui est de la fixation au chassis c'est surtout popur les bas de caisse. pour l'arrière le risque est moindre. |
|
| Denis 84 21/08/2007 19:54 |
re : malle arrière remonte d'un coté !! |
| Au vu de la 5ème photo (en partant du début du fil),ce n'est pas l'aile ar elle meme qui serait pas bonne,mais justement la partie arg de plage ar "trop basse" (le reste étant ok à partir de la charnière).Défaut se reportant ensuite sur la bordure de coffre.Car la partie g de la porte de malle ne semble pas exagérément "haute" par rapport à l'aile elle-mème (en comparant g/d par exemple au niveau de la levre d'accostage aile/bordure de coffre,là ou vient le jonc chromé). N'aie pas peur de "voiler",en carrosserie,aucune cote n'est "formelle",c'est "l'oeuil" qui compte,c'est un peu le "royaume de la "triche"!! |
|
| David 21/08/2007 21:42 |
re : malle arrière remonte d'un coté !! |
| Ok, merci pour cette aide. Par contre, pour compléter tout ça, serait-il possible de poster qques photos afin que je vois ce que cela devrait donner normalement. Merci d'avance. David Je vous tiens informé de l'évolution |
|
| David 21/08/2007 22:06 |
re : malle arrière remonte d'un coté !! |
| J'ai oublié. J'ai constaté (aussi et hélas) que la plage arrière (trappe essence) etait bombée mais dans le mauvais sens ! au lieu de l'être légèrement vers le haut, elle est un peu creusée !! et ce sur toute sa longueur, il ne s'agit donc pas d'un simple "poc" mais d'une déformation ! à quoi peut elle être dûe ? Incidence sur notre affaire ? sûrement ! Merci encore. David (qui désespère de rouler à nouveau dans cette MKIII !!!) |
|
| jean-yves 44 21/08/2007 23:44 |
re : malle arrière remonte d'un coté !! |

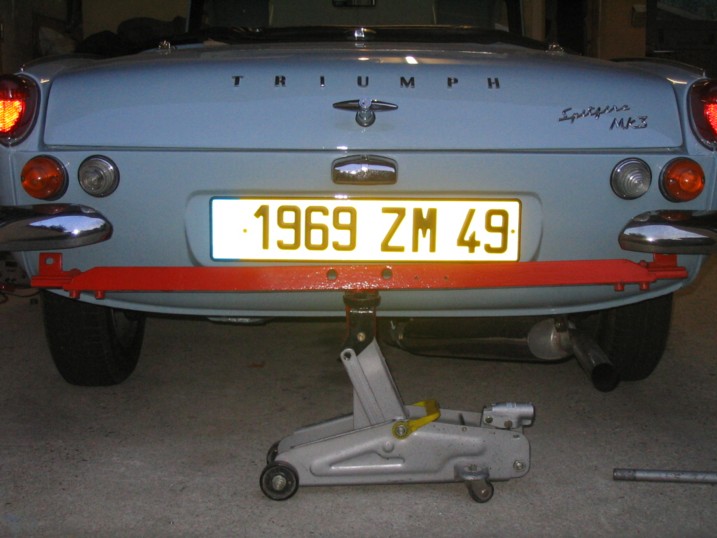

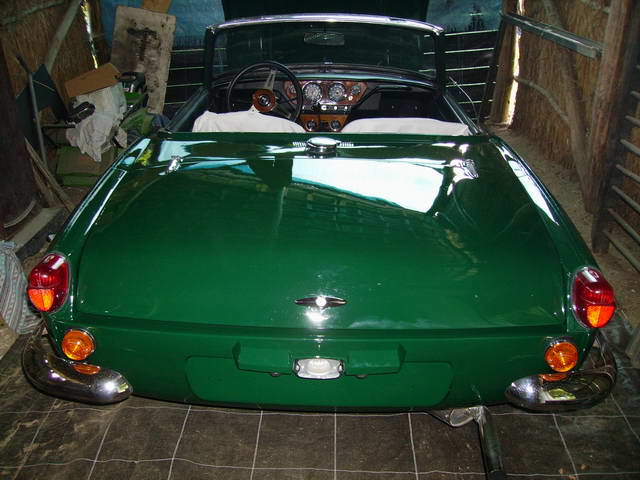

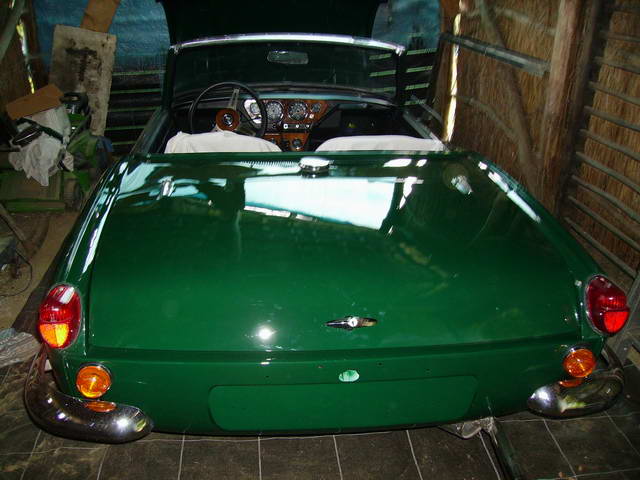

 Il me semble que la jupe est trop remonter au milieu, la malle touche au milieu et beaucoup plus d'écart de chaques côtés. Il faudrait reformer la bordure du coffre vers le haut côté gauche. Est-ce que tu as les renforts en tube sur la malle ? Il faudrait aussi ramener l'aile intérieure du coffre vers l'intérieur pour qu'il y ait moins de jour. Facile à dire moins facile à faire. De toute façon il faudra reformer la malle pour quelle épouse correctement la caisse. Comme le dit si bien Denis 84, la mécanique est une science la carrosserie de l'art. Je te joins quelques photos de l'arrière. Rassure-toi, j'avais un peut le même problème en moins prononcé. Bon courage. A+ JYP |
|
| jean-yves 44 21/08/2007 23:46 |
re : malle arrière remonte d'un coté !! |
 |
|
| jean-yves 44 21/08/2007 23:47 |
re : malle arrière remonte d'un coté !! |
 |
|
| christophe49 22/08/2007 07:48 |
re : malle arrière remonte d'un coté !! |

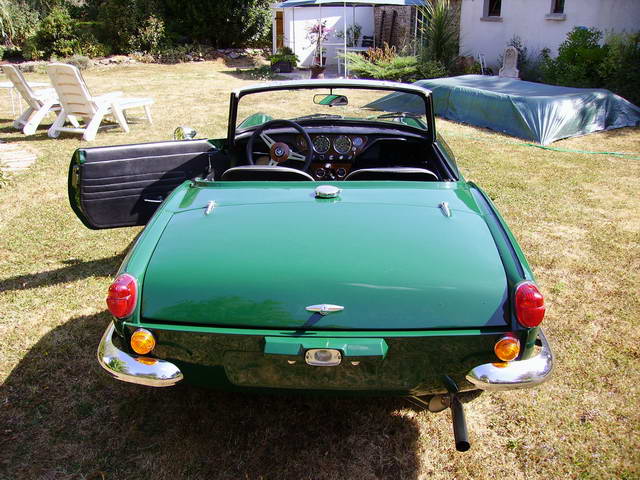

 pour la malle j'ai le meme probleme sur la mienne elle remonte un peu de chaque coté, ceci est du a une deformation de la malle, l'ossature sous la tole de malle est tres importante pour lui donner le bon galbe, je n'ai pas reussi a faire mieux que ça! pour ta "plage arriere", si cette voiture a marié des tourteraux c'est radical, meme si la mariée est claudia schiffer et qu'elle s'assoie a cet endroit deformation assurée... (a proscrire si vous pretez votre auto pour ce genre d'occasion) dessous tu as une renfort il est peut etre possible de caler avec une mousse dure pour remettre le galbe dans le bon sens. @+ Tof |
|
| catalan 22/08/2007 18:46 |
re : malle arrière remonte d'un coté !! |
| En tout cas jeanyves44 et christophe49 vos spit sont superbent Bravo |
|
| jean-yves 44 23/08/2007 10:34 |
re : malle arrière remonte d'un coté !! |
| bonjour catalan. elle n'a pas toujours été comme cela. va voir le fil "restauration en image MK3 de 69" tu comprendas tout de suite de quoi je parle. A+ JYP |
|
| Etienne45 23/08/2007 14:10 |
re : malle arrière remonte d'un coté !! |
| Salut Christophe, Je vois sur la photo que ça y est, tu l'as acheté ton pont :-) :-) Etienne |
|
| christophe49 23/08/2007 16:34 |
re : malle arrière remonte d'un coté !! |
| Ah c'est malin !!! | |
| catalan 23/08/2007 19:03 |
re : malle arrière remonte d'un coté !! |
| Pour jean-yves44 Eh be super boulot félicitation. Moi ma 1500 je la restaure doucement, je n'ai pas assez de place pour tout démonter alors je fais de mon mieux. Une question tu dis que tu avais un ou deux trous de rouille. Comment as tu fait pour les bouchers. J'en ai un au coffre dans lequel on ne peut même pas passer un stylo et un autre tout petit au niveau de passage de roue. |
|
| jean-yves 44 23/08/2007 22:49 |
re : malle arrière remonte d'un coté !! |
| Bonjour Pour catalan. Lors de ma restau, je n'avais pas d'appareils pour souder mais un copain ma passer un chalumeau. Comme ce n'étaient pas de grands trous, pas plus grand qu'une pièce de 2 euros. J'ai rapporté une pièce et avec du métal d'apport j'ai ressoudé des pièces. Les trous étaient au niveau du planché, l'un à l'arrière et l'autre devant vers la pédale d'embrayage. Voilà, pas plus compliquer que ça. La suite tu connais, ponçage, apprêt, peinture et blakxon. A + JYP |
|
| David 24/08/2007 19:03 |
re : malle arrière remonte d'un coté !! |
| Salut Merci pour ces conseils. A propos de la jupe, la partie où se pose la malle est-elle plate ou inclinée vers l'extérieur ? La mienne me semble (au vu du problème) peut etre un peu trop inclinée, la remettre plus à plat, voire légèrement inclinée vers l'intérieur me fera gagner qques militmètre (peut être même centimètre !) Egalement je vais, comme conseillé, rabattre un pleu plus les rebord de la malle afin qu'elle s'abaisse un peu plus encore. Vais bien voir avec tout ça, et puis, si ça ne suffit pas, je déssouderais et rapprocherais les pièces entre elles. A plus David |
|
