| Oli666 28/09/2022 15:25 |
Plus d'eclairage |
|---|---|
| Bonjour à tous C'est encore moi et mes questions idiotes. Je n'ai plus d'eclairage du tableau de bord, plus de feux stop quand j'appuie sur la pédale de frein, Les feux devant et arrière fonctionnent. Le klaxon fonctionne ainsi que le plafonnier. Les 3 fusibles sont bons. Je suis dans le brouillard.. qui pourrait m'aider? Merci |
|
| GTR6-95 * 28/09/2022 17:27 |
re : Plus d'eclairage |
| Bonjour, C'est pour une Clio ou une 207 ? Maladie des contacteurs d'allumage lumières au tableau de bord, une 1300/1500 j'imagine. Attention, impérativement débrancher la batterie avant intervention sur le contacteur (c'est le petit cylindre en cuivre qui est sorti de son logement) sinon cours-circuit garantie ! |
|
| Oli666 28/09/2022 18:35 |
re : Plus d'eclairage |
| Une 1500, pas pensé de préciser. Ce cylindre se trouve où ? |
|
| Michel63 * 28/09/2022 18:45 |
re : Plus d'eclairage |

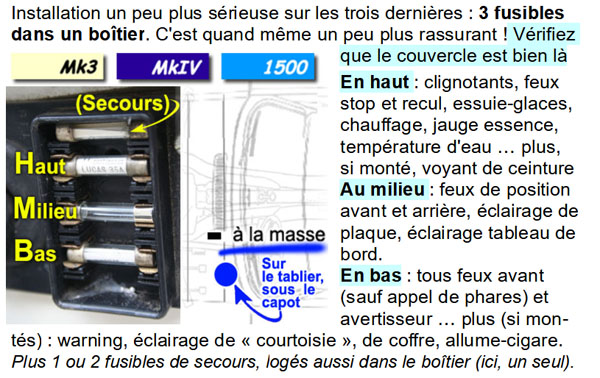

 Bonsoir Oli666 Eclairage du tableau de bord et stop, c'est le fusible du haut. Les autres points qui fonctionnent sont sur les autres fusibles. Les fusibles peuvent paraitre bon à l'œil mais as-tu pensé à nettoyer (désoxyder) leurs contacts ? Qu'appelles-tu le "plafonnier" sur une 1500 ? Question subsidiaire : As-tu téléchargé DiagnoSpit http://www.amicalespitfire.org/documentation/diagnospit/ ? C'est un outil très pratique pour connaitre point par point sa voiture ;o) ! |
|
| Oli666 28/09/2022 18:50 |
re : Plus d'eclairage |
| Une 1500, pas pensé de préciser. Ce cylindre se trouve où ? |
|
| Oli666 28/09/2022 19:01 |
re : Plus d'eclairage |
| Une 1500, pas pensé de préciser. Ce cylindre se trouve où ? |
|
| Oli666 28/09/2022 19:04 |
re : Plus d'eclairage |
| Merci pour le renseignement Je vais regarder. Je vois que je publie, de nouveau, la même réponse pfff Et pourtant je ne fais qu'un seul envoi |
|
| Oli666 28/09/2022 19:10 |
re : Plus d'eclairage |
| Plafonnier, en fait lampe de courtoisie, qui s'allume à l'ouverture des portes Le fusible me semble et il n'y a pas d'oxydation |
|
| GTR6-95 * 28/09/2022 19:46 |
re : Plus d'eclairage |

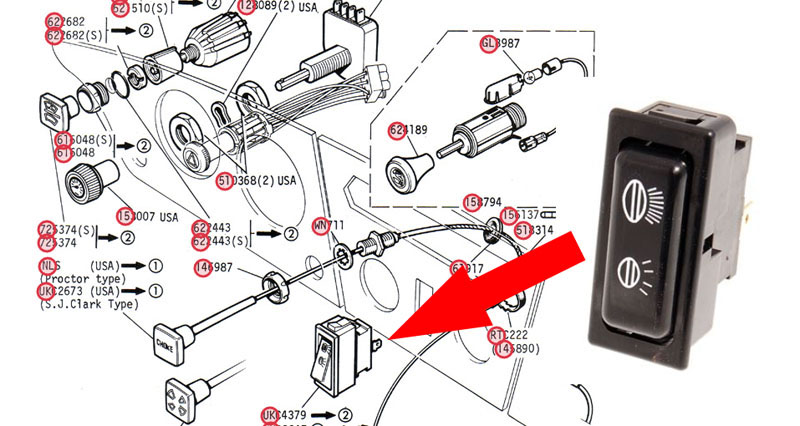

| interrupteur central au tableau de bord. Le pousser par l'arrière et l'ouvrir pour mettre le roulement à sa place. Débrancher la batterie ! |
|
| Oli666 28/09/2022 20:09 |
re : Plus d'eclairage |
| (Le fichier "IMG_20220928_200353479.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) (Le fichier "IMG_20220928_200345422.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Merci GTR-95* Mais quel bouton central? A part les essuies glaces, le schoke, les phares ,et les warning, rien d'autre |
|
| Michel63 * 28/09/2022 22:12 |
re : Plus d'eclairage |
 |
|
| Oli666 28/09/2022 22:26 |
re : Plus d'eclairage |
| Et derrière ce bouton, je vais trouver quoi? Un relais et/ou fusible? Désolé pour mes questions Olivier |
|
| Oli666 28/09/2022 22:27 |
re : Plus d'eclairage |
| Et derrière ce bouton, je vais trouver quoi? Un relais et/ou fusible? Désolé pour mes questions Olivier |
|
| Oli666 28/09/2022 23:23 |
re : Plus d'eclairage |
| Et derrière ce bouton, je vais trouver quoi? Un relais et/ou fusible? Désolé pour mes questions Olivier |
|
| GTR6-95 * 29/09/2022 09:23 |
re : Plus d'eclairage |
| un interrupteur avec ses lames en cuivre et son petit rouleau qui fait contact quand il reste en place. | |
| Michel63 * 29/09/2022 09:26 |
re : Plus d'eclairage |
 1) Débranche la batterie 2) Dévisse les 4 vis du panneau central du tableau de bord et sors le boitier vers l'avant 3) Débranche les câbles raccordés sur ses cosses 4) Teste avec un multimètre le bon fonctionnement du contacteur à bascule > Si tout fonctionne, le problème est ailleurs > Si ça ne fonctionne pas, ouvre le boitier (voir GTR6-95) ...ou remplace |
|
| GTR6-95 * 29/09/2022 09:30 |
re : Plus d'eclairage |
| un interrupteur avec ses lames en cuivre et son petit rouleau qui fait contact quand il reste en place. | |
| Oli666 29/09/2022 12:35 |
re : Plus d'eclairage |
| Merci GTR-95 pour tes explications Je vous tiens au courant (????) dès que j'ai démonté |
|
| oli666 30/09/2022 08:50 |
re : Plus d'eclairage |
| GTR-95* : j'ai ouvert la pièce derrière le tableau de bord, je ne connais pas le nom cette pièce (hélas), mais il y a, dedans, une 'résistance' et un autre partie avec deux aimants (il me semble que c'est ça), qui me paraissait cassée mais en fait non. Cette pièces doit venir se loger autour d'un axe. Mais ne serait-ce pas le moteur des essuies glace? Penses-tu que c'est ça qui empêche que le tableur de bord soit illuminé ainsi que le fonctionnement des clignos et les autres témoin du tableau ? Merci pour ton aide de nouveau. olivier |
|
| Oli666 30/09/2022 12:32 |
re : Plus d'eclairage |
| (Le fichier "1664533871587515470075300813827.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Qui peut me donner le nom de cette pièce afin de la commander? Merci bien |
|
| oli666 30/09/2022 12:37 |
re : Plus d'eclairage |
 Merci bien |
|
| math 30/09/2022 13:07 |
re : Plus d'eclairage |
| Ça pourrait être les charbons du moteur du pulseur d'air de chauffage. http://www.amicalespitfire.org/cyberspit/index.php?lecture=239952&debut=30&recherche=ventilateur+de+chauffage&rt=tt&page=2#239952 |
|
| math 30/09/2022 13:16 |
re : Plus d'eclairage |
 |
|
| oli666 30/09/2022 14:02 |
re : Plus d'eclairage |
| non il me semble que ça vient du moteur d'essuies glace | |
| Jeanluc83430 * 30/09/2022 14:30 |
re : Plus d'eclairage |
| Bonjour, @oli666 : je pense que tu es en pleine confusion: sur les 1500 le moteur d'essuie glaces se trouve à l'extérieur de l'habitacle à coté du bac à batterie. Une fois pour toute, la photo ou l'on voit un charbon, représente la platine support de charbons d'un moteur électrique et plus précisément du moteur du chauffage, ainsi que la résistance, et ce moteur se trouve dans l'habitacle. On dirait que tu as un puzzle et que tu cherches ou se placent les pièces!! Amicalement Jean Luc |
|
| oli666 30/09/2022 16:23 |
re : Plus d'eclairage |
| Bonjour jean-Luc C'est quasi ça , je débute , sur Triumpf, et donc je ne repère pas tout de suite les différentes parties. Donc cette partie est pour le chauffage, ok. Je vais essayer de trouver cette pièce dans le commerce Merci pour ton éclaircissement Cordialement Olivier |
|
| nicolas45 01/10/2022 07:31 |
re : Plus d'eclairage |
| donc si j'ai bien compris, d'un problème d'éclairage, tu en es arrivé à démonter le moteur de chauffage ? ( au passage ce ne sont pas des aimants, mais des charbons ) . je crois qu'il est urgent que tu te trouves quelqu'un pour t'aider avant de démonter toute la voiture. En électricité l'outil indispensable c'est le multimètre et analyse du circuit électrique. les plans ont été mis récemment sur le forum regroupés dans un post |
|
| oli666 01/10/2022 08:04 |
re : Plus d'eclairage |
| @Nicolas45 : Oui tu as bien compris. Merci pour tes conseils avisés, j'en tiendrai compte au plus haut point. Si quelqu'un parmi vous peut m'aiguiller sur le nom de la pièce postée ci-dessus, ce serait sympa. Autre chose, c'est revenu à la normale concernant les feux : ai changé tous les fusibles et un coup de 'spray contact' et c'est reparti. Merci à tous pour votre aide |
|
| Jeanluc83430 * 01/10/2022 09:58 |
re : Plus d'eclairage |
| Bonjour, @oli666 : comme nicolas45, je commence à comprendre que tu es passé d'un problème à un autre, et pour en revenir à la platine de support des balais de ton moteur de chauffage, à part les balais (charbons) et éventuellement la résistance, tu ne trouveras pas de pièces autre qu'un moteur complet neuf ou d'occasion. Bon courage, tout est faisable Jean Luc |
|
| Oli666 01/10/2022 18:45 |
re : Plus d'eclairage |
| Bonjour Jean-Luc, merci pour ta réponse constructive Je vais essayer de trouver des charbons et réparer cette foutue pièce. Cordialement Olivier |
|
| Oli666 01/10/2022 19:39 |
re : Plus d'eclairage |
| Bonjour Jean-Luc, merci pour ta réponse constructive Je vais essayer de trouver des charbons et réparer cette foutue pièce. Cordialement Olivier |
|
| Oli666 01/10/2022 19:46 |
re : Plus d'eclairage |
| Bonjour Jean-Luc, merci pour ta réponse constructive Je vais essayer de trouver des charbons et réparer cette foutue pièce. Cordialement Olivier |
|
| Oli666 01/10/2022 23:51 |
re : Plus d'eclairage |
| Bonjour Jean-Luc, merci pour ta réponse constructive Je vais essayer de trouver des charbons et réparer cette foutue pièce. Cordialement Olivier |
|
| Oli666 02/10/2022 03:22 |
re : Plus d'eclairage |
| Bonjour Jean-Luc, merci pour ta réponse constructive Je vais essayer de trouver des charbons et réparer cette foutue pièce. Cordialement Olivier |
|
| Jeanluc83430 * 02/10/2022 08:33 |
re : Plus d'eclairage |
| Cela doit être trouvable, et surtout n'oublie pas de roder tes balais en posant une toile émeri fine sur le collecteur. Jean luc |
|
| oli666 02/10/2022 14:10 |
re : Plus d'eclairage |
| Merci jean-Luc | |
| jpc 8430 02/10/2022 20:10 |
re : Plus d'eclairage |
| @ oli 666 Voila un large choix qui s offre a toi Reste a prendre les dimensions , et de commander cdlt j p c https://www.amazon.fr/charbon-moteur-electrique/s?k=charbon+moteur+electrique |
|
| jpc 8430 03/10/2022 11:34 |
re : Plus d'eclairage |
| @ oli 666 Il y a la possibilité de les " limer " légèrement pour les mettre a la bonne dimensions , si tu ne trouve pas la type exact pour ton moteur . Valable pour tout les autres. cdlt j p c |
|
| GUICHARD 03/10/2022 12:30 |
re : Plus d'eclairage |
| Regarde le porte fusible. J'ai eu le même problème c'était le porte fusible qui était HS avec un mauvais contact. Après avoir nettoyer les contacts et autres rien à faire,un coup j'avais les essuies glace et plus les clignotants. Les fusibles étaient tous OK. J'ai commandé un nouveau porte fusible. |
|
| Qui * 03/10/2022 18:09 |
re : Plus d'eclairage |
| la solution que j'ai adopté, c'est des petites vis a tole vissées entre les petites machoires plastique noires, environ des 4x8, je ne me souviens plus,, ça ecarte legerement les pinces plastique et par la meme cela conforte les ressorts qui pincent les extremités de fusible. plus aucun problemes avec cela.c'est beton ! |
|
| Oli666 03/10/2022 19:59 |
re : Plus d'eclairage |
| Merci à tous | |
