| St Cloud 22/08/2022 09:51 |
diode et ampoule 25W |
|---|---|
| Hello, pour des raisons homologation, je dois faire un petit montage simple, j ai donc du 12V qui viens de la boite a fusible apres fusibles, un interupteur et je veux intercalle une diode pour eviter un retour de courant vers l interrupteur. L´ampoule est une 25W ( celle du stop doit faire office de antibrouillard, je tenmps du CT), bref, j ai monte une 1N4004, mais elle chauffe je trouve beaucoup dans le sens du passage, donc lorsque le courant va de l interrupteur a l ampoule. Quelle serait la diode qui serait le plus adaptee a ce montage? Je ne suis pas assez cale pour determiner cette valeur. Pourquoi la diode chauffe en mode passage et pas en mode barrage meme en parrallele test que j ai fait? |
|
| macrotograf * 22/08/2022 12:25 |
re : diode et ampoule 25W |
| Une diode série 1N4001 -4007 est prévue pour 1 A en continu Là, avec 25 W je te laisse le soin du calcul I = P/U En gros le double de ta diode de 1 A , ça chauffe en effet 4 diodes en //, ça devrait moins chauffer |
|
| St Cloud 22/08/2022 15:11 |
re : diode et ampoule 25W |
| Ou un equivent a 4 //, merci. Oui, effectivement, cela chauffe. Merci. | |
| Qui * 24/08/2022 18:07 |
re : diode et ampoule 25W |
| 4 diodes du meme lot de fabrication , sinon il y a des diodes 4 amperes, 6 amperes.......... | |
| jean (02) * 25/08/2022 09:16 |
re : diode et ampoule 25W |
| Bonjour, Une diode silicium a une tension de jonction d'environ 1 volt. c'est-à-dire que quand le courant la traverse, il restera une tension de 1 volt à ses bornes. Elle va dissiper de la chaleur. Donc, avec une ampoule de 25W qui va consommer 2 ampères, la diode va dissiper P = 1 x 2 = 2W, c'est trop pour un si petit composant. Il existe de diodes supportant de grosses intensités, si on n'en a pas sous la main, en mettre 3 ou 4 en parallèle!le est une bonne solution. A noter aussi qu'aux bornes de l'ampoule on perd 1 volt, ce qui n'est pas négligeable pour sa luminosité. Jean |
|
| St Cloud 25/08/2022 13:39 |
re : diode et ampoule 25W |
| Merci mesieurs, j ai commande des 5A. Cela devrai est ok. Je vous montrerai apres le pourquoi du comment, mais c est pour faire un antibrouillard. | |

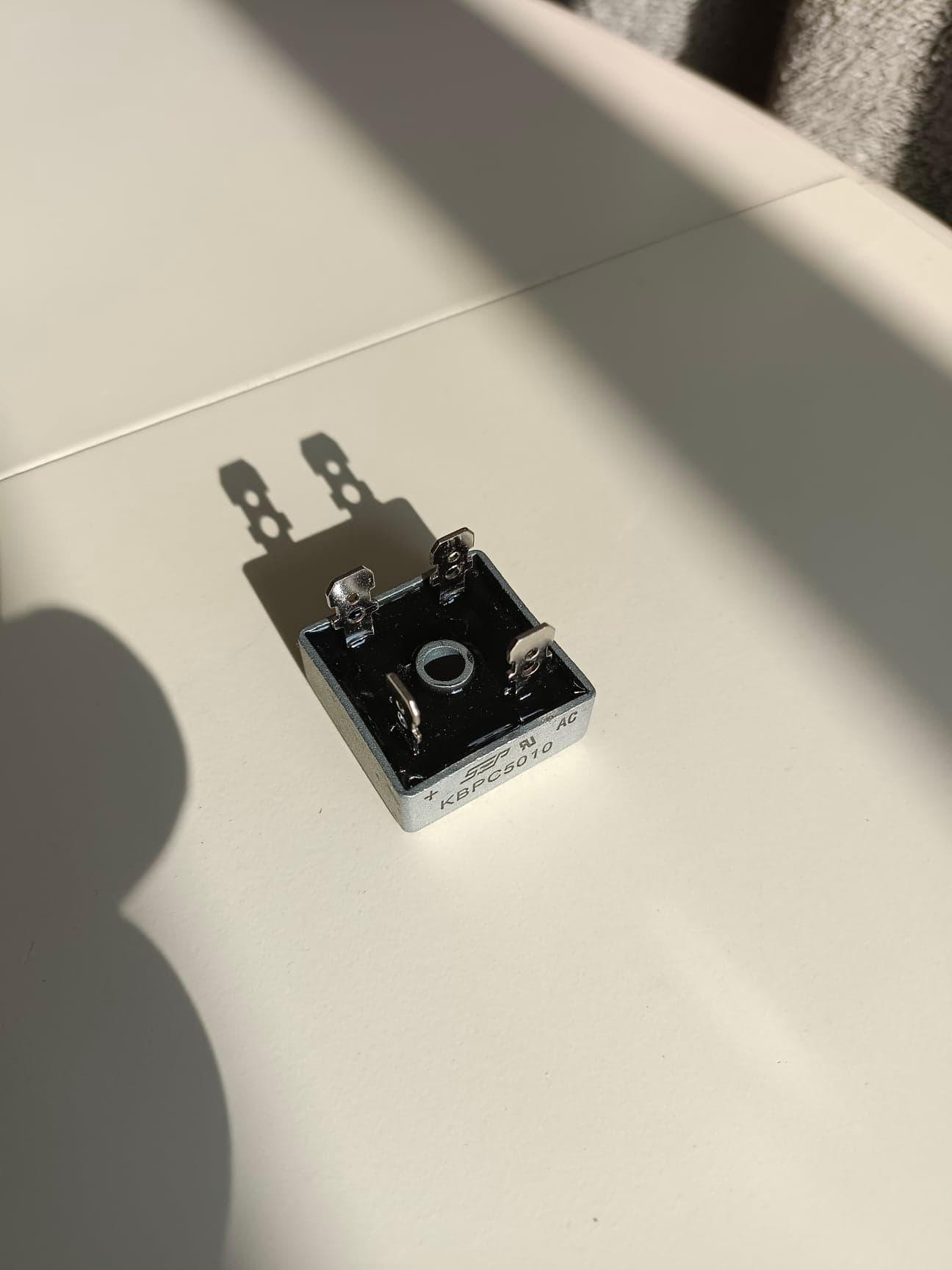

| JJDroopy * 26/08/2022 09:47 |
re : diode et ampoule 25W |
 |
|
