| spit70david * 03/10/2021 00:48 |
remontage demi train arrière cotes ?? |
|---|---|
   je remonte les demi trains de ma spit mk3. je suis les tutos de l'amicale et compare avec le manuel. Du coup j'ai des cotes différentes.. sur les tutos, on doit avoir 146mm de l'extrémité de l'arbre au bord extérieur de la coupelle. si je fais ainsi, j'obtiens environ 75 mm du bord du porte roulement à l'extrémité de l'arbre... et le manuel dit que l'on doit avoir 66-675mm... Pour obtenir cette cote il faudrait que je cale le porte roulement sur le changement d'angle de l'arbre (voir flèche sur photo) Quelle est donc la bonne cote à respecter ??? Merci les photos seront certainement plus claires que ma question |
|
| miss_v * 27/10/2021 17:51 |
re : remontage demi train arrière cotes ?? |
| bonjour spit70davidrnrnje suis en train de préparer mon remontage d'arbres neufsrnrnou as tu trouvé le premier plan en couleur ? Impossible de le trouver, meme dans les docs reservés aux membres | |
| spit70david * 28/10/2021 18:55 |
re : remontage demi train arrière cotes ?? |
| @miis_v Salut Trouvé dans les tutos. Y’a un autre fil ouvert avec de nombreuses infos utiles… Te mets le lien |
|
| spit70david * 28/10/2021 18:56 |
re : remontage demi train arrière cotes ?? |
| http://www.amicalespitfire.fr/cyberspit/index.php?lecture=358895&debut=60#debutfil |
|
| clém 14/11/2025 23:32 |
re : remontage demi train arrière cotes ?? |
| je remonte ce fil vieux de 4 ans....^^ je me demande pourquoi on a qu'une seule cote de disponible (146mm) alors qu'on a 2 tailles de demi trains ...les courts et les longs, différents d'un pouce d'écart du coup, le pouce d'écart doit il se trouver entre la tulipe de pont et le moyeu ? ou bien entre le moyeu et le bout d'arbre?... quelqu'un possede t il cette science obscure ? |
|
| CL56 * 15/11/2025 07:50 |
re : remontage demi train arrière cotes ?? |
| Bonjour à tous Dans le bulletin n°98 vous avez des informations techniques pertinentes pour entreprendre le remontage d'un arbre de roue arrière. Je vous le dis simplement, puisque je l'ai rédigé et expliqué avec tous les dessins des différentes pièces .... Encore faut-il y avoir accès ; les adhérents à l'Amicale : oui mais quant aux contributeurs ou propriétaires de Spit ???? Amicalement |
|
| clém 17/11/2025 07:00 |
re : remontage demi train arrière cotes ?? |
| merci de cette réponse CL56 le buletin 98 mentionne t il les différentes cotes en fonction des longueurs d'arbres ? mon probleme est que j'ai 2 arbres longs et une caisse 5cm plus bas d'un coté que de l'autre, donc j'ai tout a controler |
|
| CL56 * 17/11/2025 07:22 |
re : remontage demi train arrière cotes ?? |
 Les 2 arbres de roues sont -ils de la même longueur, à mesurer ? dans un premier temps Expertiser la lame de ressort : une lame de cassée ? à vérifier cordialement |
|
| clém 17/11/2025 07:32 |
re : remontage demi train arrière cotes ?? |

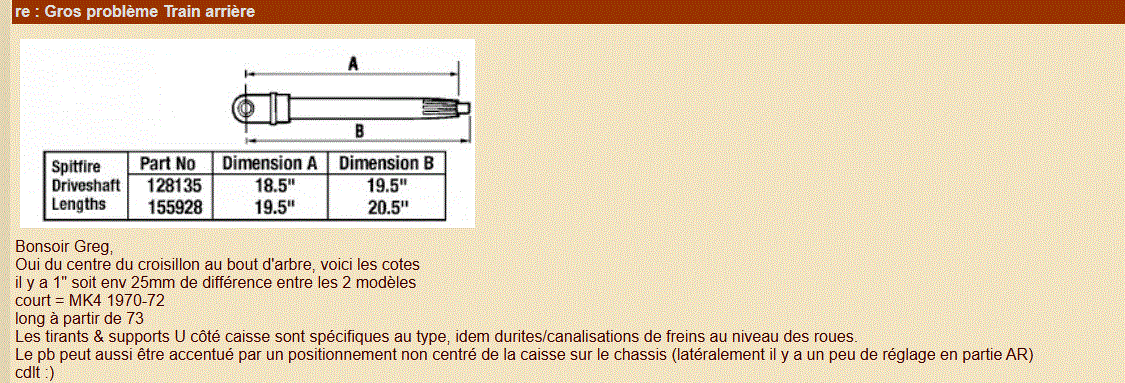

| les lames sont neuves et en bon état mais cela ne résoud pas la question la cote des 146mm, nous la trouvons sur le manuel d'atelier que tout le monde télécharge, celui noté spitfire IV et daté de 1972 (potentiellement arbres courts) la question est donc : quand nous sommes passés aux arbres longs, les quelques cm de plus, sont ils a rajouter entre le croisillon et la cuvette (ce qui ne modifierais pas les 1146mm), ou entre la cuvette et le bout d'arbre (ce qui modifierais les 146mm et expliquerais beaucoup de soucis) ? |
|
| CL56 * 17/11/2025 08:11 |
re : remontage demi train arrière cotes ?? |
| Bonjour, la cuvette cache poussière a une position approximative et non fonctionnelle si ce n'est que d'éviter la pollution de rentrer de poussière , sable du coté "pont". Contrôlez déjà la longueur des arbres ( voir post de Greg du 11/02/2022 gros problème de train arrière ) Cordialement |
|
