| Patrick17 18/11/2025 10:57 |
Claquements arrière ? |
|---|---|
| Bonjour Quelqu'un pourrait il me dire d'où vient ces claquements à l'arrière de ma Spitfire 1500 ? Explication : Lorsque je passe sur un dos d'âne ou autres et que les 2 roues arrières restent parallèles pas de claquements , en revanche lorsque je passe sur un quelconque petit obstacle même pas très haut mais que les 2 roues ne sont pas sollicitées en même temps ça claque dur . Voilà Merci à Vous |
|
| tommybolin 18/11/2025 13:29 |
re : Claquements arrière ? |

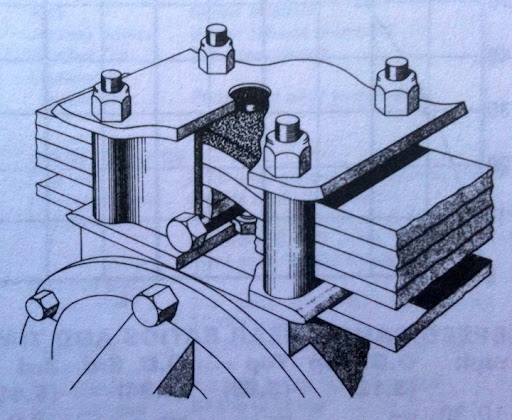

 Peut être un pb au niveau de l'ensemble support central du ressort à lames. C'est un ressort pivotant (swing spring) et seule la lame centrale est fixée au pont. Le paquet supérieur étant libre de pivoter autour d'un axe central dans les virages . Vérifier que toutes les pièces du système soient en place et en état (silent bloc carré non dégradé, entretoise pivot, boulon) Vérifier aussi l'absence de lame cassée lors de la dépose du support (à réaliser roues pendantes). cdlt :) |
|
| tommybolin 18/11/2025 13:31 |
re : Claquements arrière ? |
| Lire "..seule la lame inférieure est fixée au pont" | |
| Patrick17 18/11/2025 14:09 |
re : Claquements arrière ? |
| Merci Tommy J'ai refait faire le pont et remonté les lames comme à l'origine et ce n'est pas comme ton croquis , toutes les lames sont prisent dans l'entretoise il n'y a pas de lame inférieure appart , je pense plutôt à des silentbloc ou quelques choses comme cela $j'ai regardé mais ne trouve pas Merci |
|
| tommybolin 18/11/2025 16:26 |
re : Claquements arrière ? |
| Alors ton montage en place et/ou le ressort ne sont pas conformes. Sur MK4 & 1500 tu devrais avoir un ressort 5 lames monté sur le pont comme sur le croquis, càd comprenant une plaque de fixation séparant la lame inférieure des autres. cdlt :) |
|
| tommybolin 18/11/2025 16:42 |
re : Claquements arrière ? |
| Le détail du montage sur cette video: https://www.youtube.com/watch?v=RVLWGEFwxo0 (le gros silent-bloc carré n'est pas visible car déjà en place, logé au centre du support principal) |
|
| Patrick17 18/11/2025 17:06 |
re : Claquements arrière ? |
| OK Je vais voir ça de plus près Merci |
|
| pepes * 20/11/2025 15:13 |
re : Claquements arrière ? |
| Es tu sûr de ton montage avec la plaque inférieure ? J'ai jamais vu ça. |
|
| Guillaume 20/11/2025 15:27 |
re : Claquements arrière ? |

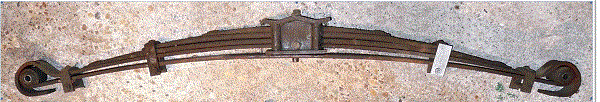

| (Le fichier "20251120_152501.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Ci-joint vue éclatée du catalogue pièces détachées. |
|
| tommybolin 20/11/2025 19:03 |
re : Claquements arrière ? |
 @Pepes, Oui c'est monté comme ça sinon le swing spring ne peut pas fonctionner. Illustration avec le chassis d'exposition usine. cdlt ;) |
|
| Patrick17 21/11/2025 07:06 |
re : Claquements arrière ? |
| J'ai vérifié sur 3 Spitfire 1500 aucune n'a les lames dissociées conclusion elles sont toutes hors normes . de plus avant de démonter elles étaient jointent ( et ça ne claquait pas ) et je les ai remontées comme telles Je vais quand même étudier la question de plus près Merci |
|
| Jacques 06 * 21/11/2025 10:50 |
re : Claquements arrière ? |
| Hello, Juste une remarque Patrick, tu as noté "toutes les lames sont prisent dans l'entretoise" dans ce cas comment est emboité la lame dans le pont ? En effet c'est la lame du bas qui est dans la gorge du pont et elle assure son positionnement ? Car la partie basse du "boitier" ne peux pas rentrer dans la gorge du pont Cf le schéma du 18/11 de tommy Si tu as vu ce montage sur trois autres 1500 autour de toi, question bête : ont elles toutes le même mécano ??? Jacques |
|
| CL56 * 21/11/2025 11:23 |
re : Claquements arrière ? |
 application : Spitfire 1500 voilà une photo pour la compréhension cordialement |
|
| Patrick17 21/11/2025 11:56 |
re : Claquements arrière ? |
| Le moins que l'on puisse dire c'est que là c'est très clair Merci Charly |
|
