| Hervé 24/04/2023 21:03 |
Alternateur mk2 |
|---|---|
| Bonjour à tous. Je viens d'acheter un alternateur pour changer la dynamo de ma spit mk2 qui a rendu l'ame. Par contre, j'aurai besoin d'un coup de main pour les futurs branchements, surtout sur le régulateur !!! Merci beaucoup pour votre aide. Hervé |
|
| Pierre 78 25/04/2023 08:22 |
re : Alternateur mk2 |
| l alternateur a t il le régulateur intégré, fort probable. Voir le forum le temps des series, tout est la, meme l astuce de la resistance pour sécuriser l ampoule d excitation: http://le-temps-des-series.com/spip.php?article93 |
|
| Pierre 78 25/04/2023 08:23 |
re : Alternateur mk2 |
| et ici http://landroverfaq.com/viewtopic.php?p=29880#p29880 |
|
| Hervé 27/04/2023 20:43 |
re : Alternateur mk2 |
| Merci pour la réponse. |
|
| tommybolin 27/04/2023 21:00 |
re : Alternateur mk2 |
| Bonsoir Hervé, Le circuit électrique doit impérativement être avec négatif à la masse. Il y a plusieurs fils qui traitent de la conversion, ex: https://www.amicalespitfire.org/cyberspit/index.php?lecture=362146&debut=0&recherche=conversion+alternateur&rt=sg&page=1#362146 |
|
| Hervé 03/06/2023 10:48 |
re : Alternateur mk2 |
| Merci pour vos réponses. Et ça pose problème si je branche mon alternateur équipé d'un régulateur sur le régulateur existant sans le modifier ? Bon week-end à tous |
|
| dyngo 03/06/2023 15:24 |
re : Alternateur mk2 |
| Non, pas possible. C'est dynamo + régulateur mechanique ou alternateur. |
|
| Qui * 03/06/2023 21:37 |
re : Alternateur mk2 |
| oui, les courants n'ont rien a voir | |
| Hervé 03/06/2023 21:53 |
re : Alternateur mk2 |
| Merci. Je regarderai pour les branchements alors. Bon week-end |
|
| Hervé 05/06/2023 14:55 |
re : Alternateur mk2 |
| Merci. Je regarderai pour les branchements alors. Bon week-end |
|
| GTR6-95 05/06/2023 16:30 |
re : Alternateur mk2 |
| @Hervè, C'est moi qui est fait le dernier post avec les modifs du régulateur. Ca marche nickel avec mon alternateur déguisé en dynamo. RAS. http://www.accuspark.co.uk/dynamator.htm |
|
| Hervé 19/06/2023 14:32 |
re : Alternateur mk2 |
| (Le fichier "IMG_20230619_134657.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour à tous. Comment faire pour fixer mon nouvel alternateur ? Je me creuse la tête depuis plusieurs jours mais je n'y arrive pas, même avec les pâtes fournies avec l'alternateur... Qq'un a une idée ou une photo ? Merci beaucoup. |
|
| tommybolin 19/06/2023 17:46 |
re : Alternateur mk2 |

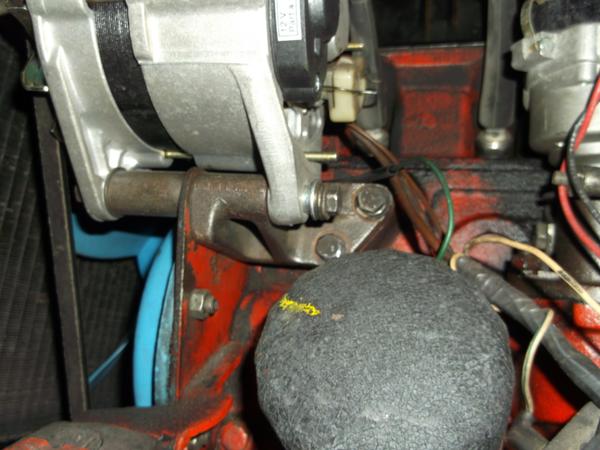

 Montage inférieur : voir photo (Montage supérieur: la patte est prise sur la vis du corps de pompe à eau) cdlt :) |
|
| Hervé 20/06/2023 19:26 |
re : Alternateur mk2 |
| Super merci. Encore une question : quel diamètre de câble dois je acheter pour relier la batterie et l'alternateur ? |
|
| tommybolin 21/06/2023 11:40 |
re : Alternateur mk2 |

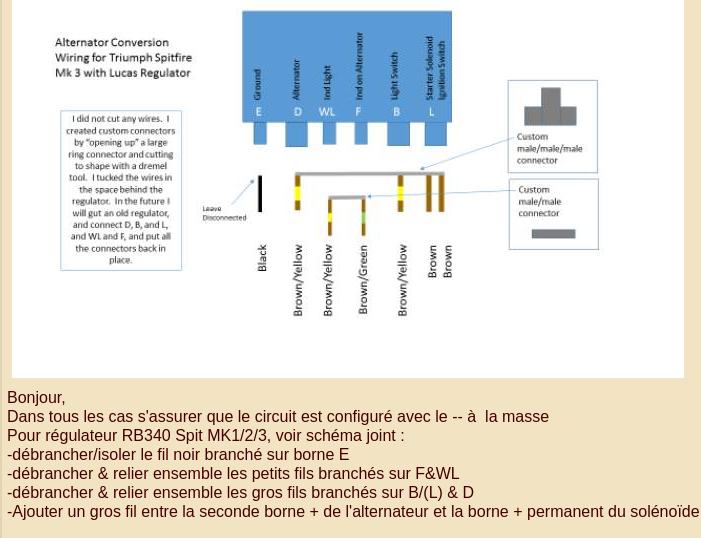

 En principe si tu as fait tes raccordements conformément au schéma, le système est opérationnel sans rajout. Tu rebranches petite et grosse fiches du cablage de la dynamo directement sur ton alternateur, respectivement sur "ind" & "+" Si tu es certain que la seconde grosse fiche de ta prise d'alternateur est bien un +, tu peux effectivement y raccorder un cable de dia similaire à celui utilisé sur la première fiche + (ancien gros cable de la dynamo). cdlt :) |
|
| Hervé 23/06/2023 11:15 |
re : Alternateur mk2 |
| Encore une question : un câble de 25 mm2 entre la batterie et l'alternateur, ce n'est pas trop fin ? | |
| tommybolin 24/06/2023 08:16 |
re : Alternateur mk2 |

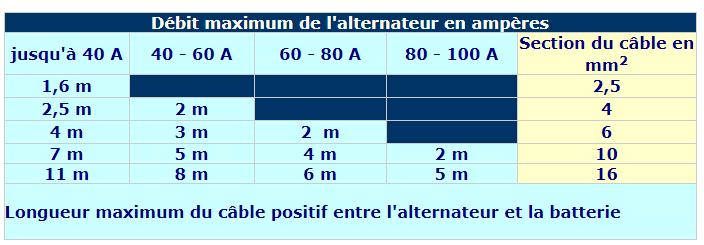

 Non à mon avis c'est amplement suffisant vu la distance batterie/alternateur et la capacité de l'alternateur (tableau) L'avis d'un amicaliste spécialisé dans le domaine pourra confirmer ou non.. |
|
| JeanLuc83430 24/06/2023 09:38 |
re : Alternateur mk2 |
| Bonjour, +1 avec Tommybolin, mais 2.5mm2 et non pas 25mm2, Hervé a oublié la virgule. Amicalement Jean Luc |
|
| Hervé 24/06/2023 13:58 |
re : Alternateur mk2 |
| Très bien. Merci... Bon week-end à tous |
|
| Hervé 20/04/2025 15:39 |
re : Alternateur mk2 |

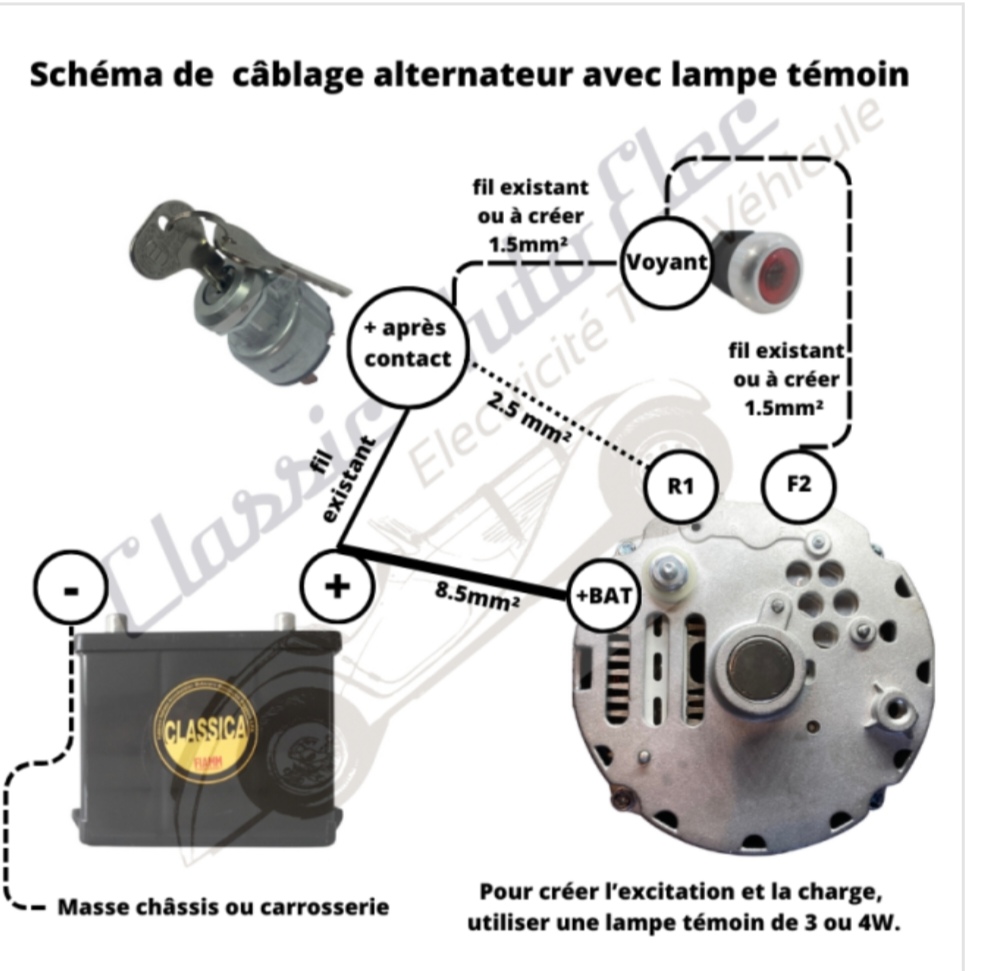

| (Le fichier "Screenshot_20240119_104718.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour à tous. Je voudrai faire le branchement de mon alternateur. Est ce que le schéma qui est en photo, est bon ? Merci pour votre aide. |
|
| Hervé 20/04/2025 15:59 |
re : Alternateur mk2 |
 |
|
| tommybolin 21/04/2025 17:11 |
re : Alternateur mk2 |
| Bonjour Hervé, Tu reprends le faisceau d'origine ou bien tu tires de nouveaux cables pour alimenter ton alternateur? Tu utilises un alternateur Lucas ACR 3 broches ou bien c'est le modèle en photo? cdlt :) |
|
| Hervé 22/04/2025 20:46 |
re : Alternateur mk2 |
| Bonsoir tommy. Je l'ai acheté chez bastuck, c'est un alternateur e310comp. Je vais tenter de tirer les fils déjà présent, si le schéma est bon... |
|
| Hervé 22/04/2025 20:46 |
re : Alternateur mk2 |
| Bonsoir tommy. Je l'ai acheté chez bastuck, c'est un alternateur e310comp. Je vais tenter de tirer les fils déjà présent, si le schéma est bon... |
|
| Hervé 22/04/2025 20:47 |
re : Alternateur mk2 |
| Bonsoir tommy. Je l'ai acheté chez bastuck, c'est un alternateur e310comp. Je vais tenter de tirer les fils déjà présent, si le schéma est bon... |
|
| tommybolin 25/04/2025 18:55 |
re : Alternateur mk2 |
| Bonsoir Hervé, Connais pas cette marque. Si tu reprends le cablage en place après avoir réalisé les liaisons sur le régulateur comme décrit sur le schéma + haut du 21/06/23 à 11:40, il suffit de rebrancher les 2 fils arrivant originellement sur la dynamo. Si tu as seulement 2 terminaux sur la face Ar de l'alternateur: Un de gros diamètre "B+" ou "+" ou "30", alors tu branches ton gros cable prévu pour la dynamo dessus. Le petit fil venant se brancher sur la borne "IND" ou "D+" ou "L" ou "61" de l'alternateur. Mais peut-être y a-t-il des bornes supplémentaires? cdlt :) |
|
| Hervé 27/04/2025 19:13 |
re : Alternateur mk2 |
| Bonsoir tommy. Je l'ai acheté chez bastuck, c'est un alternateur e310comp. Je vais tenter de tirer les fils déjà présent, si le schéma est bon... |
|
