| Geo42 14/10/2022 09:10 |
Interrupteurs à bascule |
|---|---|
| Bonjour à tous, Je souhaite installer des interrupteurs à bascules "vintage" (x2) pour nos planches de bords svp ? Disposez vous de sites à me recommander ? :-) Merci d'avance Geo |
|
| tommybolin 14/10/2022 12:17 |
re : Interrupteurs à bascule |
| Bonjour Geo, Pas mal d'inters Lucas d'origine en NOS chez Holden Vintage & Classic: ex: inter style Jaguar, 57SA ou 65SA https://www.holden.co.uk/c/electrical/switches/ :) |
|
| Geo42 14/10/2022 12:33 |
re : Interrupteurs à bascule |
| Bonjour Tommy, je vais voir çà :-) Merci |
|
| Geo42 14/10/2022 12:58 |
re : Interrupteurs à bascule |
| de fil en aiguilles.. https://www.autoelectricsupplies.fr/mobile/product/1191/category/255 Que penses tu de ca ? LUCAS SPB200 65SA - MARCHE/ARRÊT. L'un pour la pompe à essence, l'autre pour le ventilo ? |
|
| spitfire64 * 14/10/2022 13:43 |
re : Interrupteurs à bascule |
| Ces derniers sont très bien, il suffit de s'assurer que le courant réel demandé par l'équipement ne dépasse le courant max. indiqué sur l'inter. SUr ton exemple, l'inter. ne supporter pas plus que 5A de consommation, ou bien, ne peut alimenter un équipement de plus de 60W de consommation sous 12V: 12V * 5A max. = 60W max. | |
| geo42 14/10/2022 14:02 |
re : Interrupteurs à bascule |
| U=RI...oui il faut que je vérifie cela en effet. Ca devrait être ok pour la pompe à essence mais doute pour le ventilateur REVOTEC. Merci |
|
| Hop! 14/10/2022 15:30 |
re : Interrupteurs à bascule |
| Il suffit de monter un relais. | |
| Marco0307 14/10/2022 16:29 |
re : Interrupteurs à bascule |
| Hello, @Hop : +1 J'ai prévu de monter pompe et ventilo sur relais avec interrupteurs sur commandes des relais. @+ Marco |
|
| geo42 14/10/2022 17:00 |
re : Interrupteurs à bascule |
| Pour le circuit du ventilo, il y aura un relais (revotec en fourni un) Vu que j'installe une pompe élec HUCO133010 je voulais lui adjoindre un relais HUCO 132020...Montage conseillé ainsi. Donc pour le choix des relais précédents je n'ai pas eu à réfléchir pour leurs choix. Donc si je résume je n'ai besoin de rien si je monte mes 2 inter qui commanderont mes relais , c'est çà ? Et sinon comment se fait le choix de tel ou tel relais ? |
|
| tontonguigui * 14/10/2022 18:15 |
re : Interrupteurs à bascule |

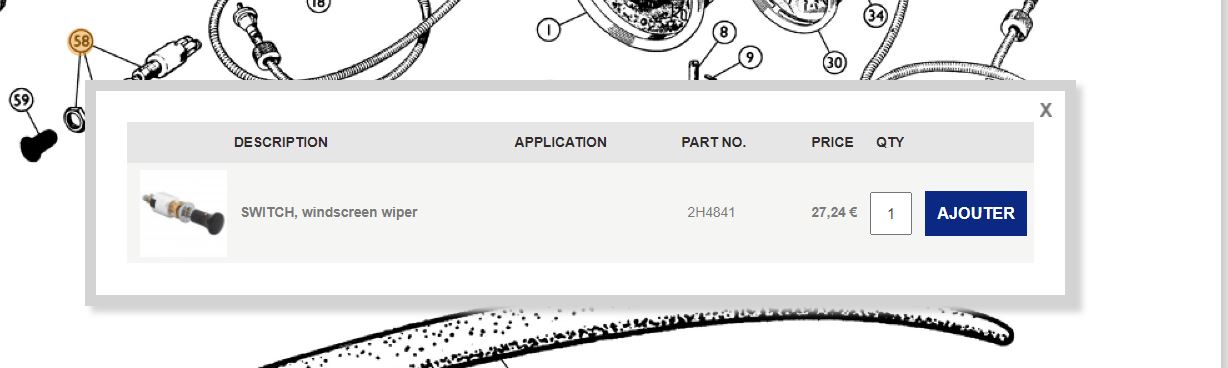

 très chouette tu tire dessus pour enclancher ... et je trouve plus proche des autres boutons de spit !!! |
|
| Geo42 15/10/2022 08:28 |
re : Interrupteurs à bascule |
| Bonjour Tonton, c'est une idée aussi mais moins proches des interrupteurs type MK1 de la GT6. |
|
| Geo42 15/10/2022 08:31 |
re : Interrupteurs à bascule |
 |
|
| BELGIUM 15/10/2022 08:42 |
re : Interrupteurs à bascule |
| Bonjour à tous Pour moi , juste avant le porte-fusible (10) et même principe pour ton inter de ventilo. Bon we |
|
| Geo42 15/10/2022 09:29 |
re : Interrupteurs à bascule |
| @Belgium Pas avant le relais ? |
|
| jean (02) * 15/10/2022 09:41 |
re : Interrupteurs à bascule |

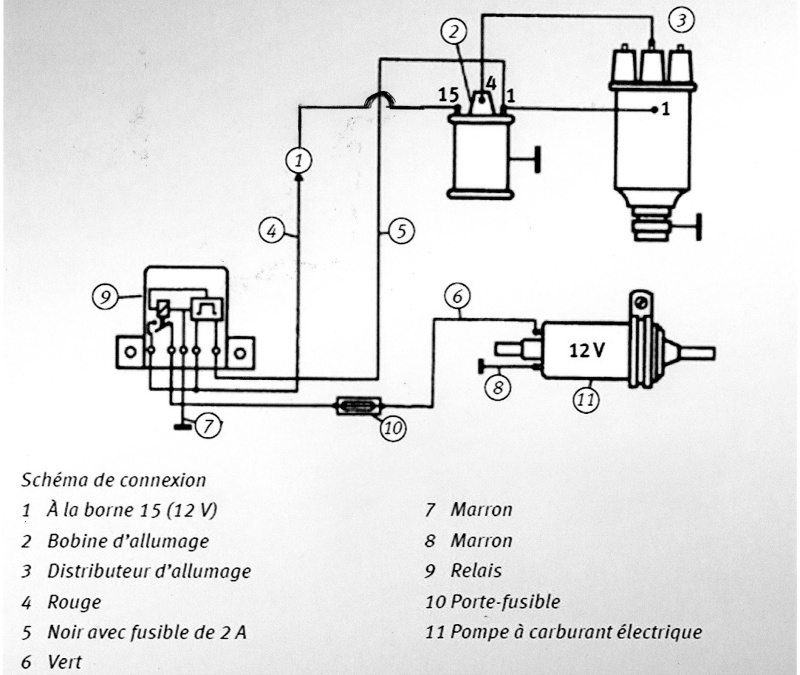

| Houla, c'est quoi ce schéma ? Commander le relais par le fil "1" qui va au rupteur, et sur lequel il y a des surtensions de 400V , quelque chose m'échappe ! Il y a une erreur. Jean |
|
| Geo42 15/10/2022 09:53 |
re : Interrupteurs à bascule |
| Bonjour Jean, Extrait d'un site c'était pour "illustrer" ma demande... Je n'y prends aucune référence ou repère, j'essai de comprendre ce qui est le plus judicieux pour l'emplacement du fusible. Si tu as un autre schéma je suis preneur :-) |
|
| jean (02) * 15/10/2022 10:02 |
re : Interrupteurs à bascule |
| pour Belgium non, si tu mets l'interrupteur en série avec le fusible, il devra supporter toute l'intensité, le relais ne servirait à rien. @Geo42 : tu prends ton schéma comme référence, mais le fil qui sort du relais (cosse de droite), au lieu de l'envoyer vers la cosse 1 de la bobine, tu l'envoies vers l'interrupteur, l'autre borne de l'interrupteur allant à la masse. Certains mettent aussi un interrupteur à inertie en cas d'accident, la sécurité ne se brade pas. Jean |
|
| Geo42 15/10/2022 10:05 |
re : Interrupteurs à bascule |
| ok Jean Merci |
|
| tommybolin 15/10/2022 16:19 |
re : Interrupteurs à bascule |

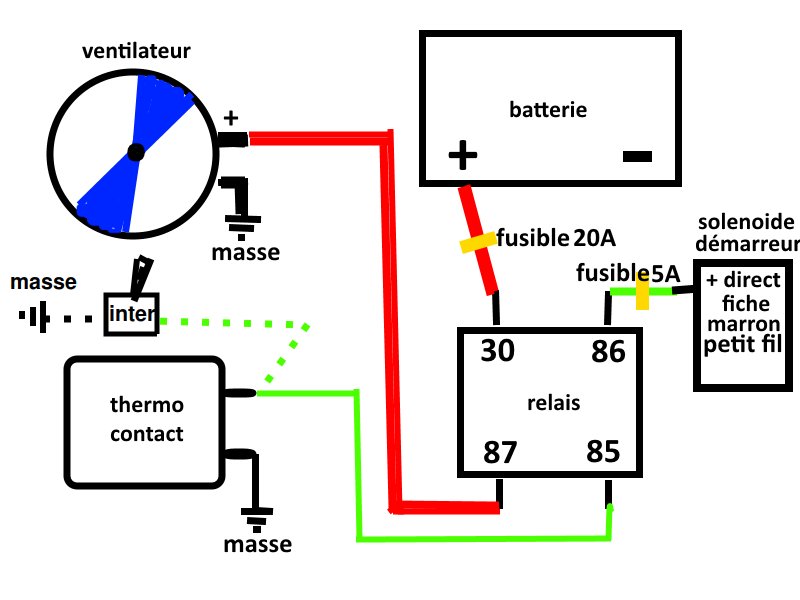

 Oui ces inters font le job si tu te raccordes sur le circuit "faible" d'excitation des relais. Pour le ventilo je suppose que tu souhaites l'installer comme inter "de secours" monté conjointement avec le thermocontact: voir ci-joint le schéma incorporant l'inter (un témoin peut également être incorporé en parallèle). Concernant la pompe: juste avis perso mais je pense qu'un inter ne se justifie pas vraiment vu qu'elle est en principe mise en action & coupée par la clé de contact.. à moins que tu préfères un circuit totalement indépendant du contact :) |
|
| Geo42 15/10/2022 17:54 |
re : Interrupteurs à bascule |
| Alors oui je voulais avoir un interrupteur au tableau de bord pour actionner ou couper le ventilateur selon mon envie et le besoin du moteur… En ce qui concerne la pompe à essence, je souhaitais installer ce type d’interrupteur avec un interrupteur à inertie pour deux raisons: - en cas de choc permettre la coupure de la pompe à essence et donc éviter que la pompe débite (Rôle du contacteur à inertie), -L’interrupteur pouvait à la fois servir de petit antivol et aussi me permettre de mettre un ou deux coups de démarreur sans que le moteur démarre du premier coup pour faire circuler l’huile dans le haut moteur après une perte d’une activité un peu plus longue… Qu’en penses-tu? Est ce trop pour la bestiole ? |
|
| JeanLuc83430 15/10/2022 18:05 |
re : Interrupteurs à bascule |
| Bonjour, Attention à ce que l'auto ne ressemble pas à un 747. Il y a ceux qui comme moi qui ont le système d'origine, c a d , devoir actionner une ou deux fois le démarreur avant démarrage (surtout après une immobilisation). Il y a ceux qui mettent une pompe électrique pour que l'auto démarre au 1/4 de tours. Et il y a ceux qui mettent une pompe électrique et un inter sur la pompe. Nous avons tous les cas de figure. Amicalement Jean Luc |
|
| Geo42 15/10/2022 18:34 |
re : Interrupteurs à bascule |
| Bonjsoir Jean Luc Oh non t’inquiète pas je ne veux pas multiplier les interrupteurs pour avoir un 747 Déjà que sur une type E je trouve qu’il y en a beaucoup … Mais ta remarque m’a bien fait sourire :-) |
|
| JeanLuc83430 16/10/2022 10:47 |
re : Interrupteurs à bascule |
| Bonjour, Il faut bien rire de temps à autre, en tout cas le schéma de Tommybolin est super comme d'habitude. Amicalement J Luc |
|
| BELGIUM 16/10/2022 13:37 |
re : Interrupteurs à bascule |
| !!! Bien-entendu , AVANT le relais ... pour qu'il alimente justement le relais ... Sorry ... |
|
| geo42 10/11/2022 12:04 |
re : Interrupteurs à bascule |

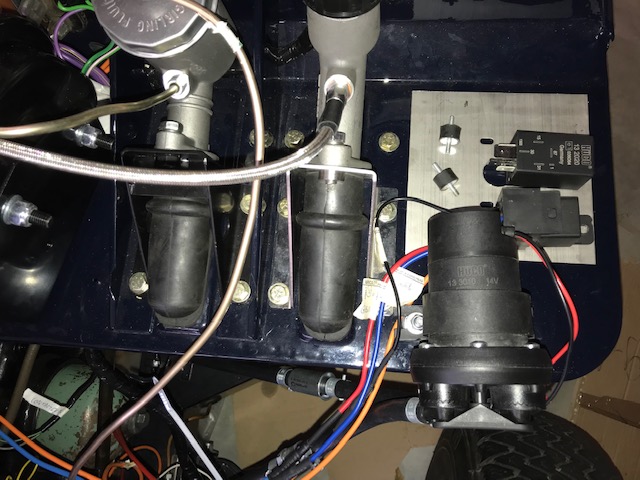

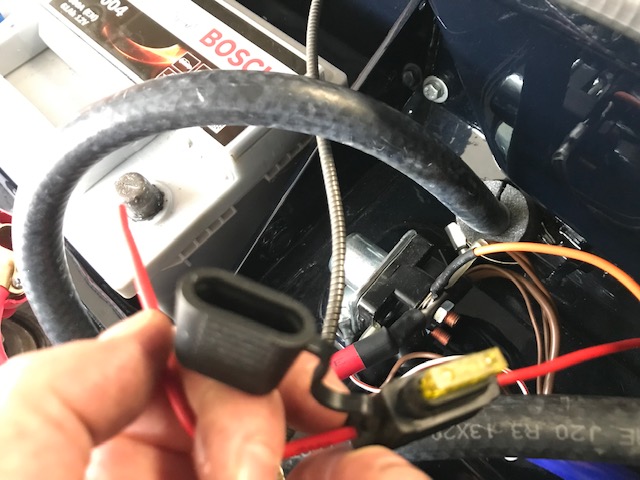

 Je suis en train d'effectuer le cablâge d'après le schéma de Tommy (voir photo ci-dessous). A noter qu'il restera la pose de l'interrupteur (ultérieur). Je tente donc de rassembler les relais ( relais ventilo, relais pompe à essence HUCO, et plus tard relais pour l'éclairage )que je vais installer sur un support INOX monté sur silent bloc sur le tablier avant. Mais je m'interroge sur une chose. L'alimentation du relais se fait par la borne 30 via le fusible venant du + batterie, là OK. Sur le schéma, il y a une liaison avec fusible 5A entre solénoîde et la borne 86., cà ok aussi. Mais il est précisé "petite fiche marron" sur le solénoïde..comme vous pouvez le voir sur la photo, j'ai plusieurs "petits fils marrons", qui sont eux même alimenté par le +batterie..alors je suis un peu perdu! Pouvez vous m'éclairer svp ? |
|
| geo42 10/11/2022 12:15 |
re : Interrupteurs à bascule |

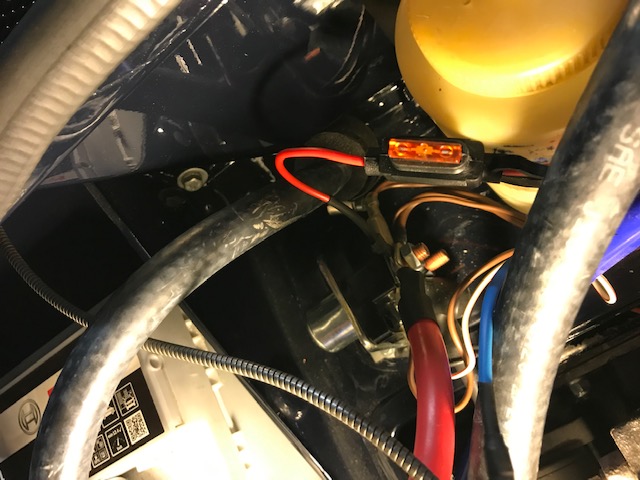

 Donc le fil orange ( vert sur le schéma de Tommy) est bien connecté au solénoïde avec les fils Marrons mais sur la même borne supérieure à laquelle est relié le + BATTERIE.. |
|
| tommybolin 10/11/2022 17:56 |
re : Interrupteurs à bascule |
| Re! ;D Normalement tous tes fils marron doivent être reliés à la borne supérieure de ton solénoïde, mais celle-ci inclut parfois une double fiche plate sur laquelle éventuellement se reprendre. (et sur la borne inférieure seul le cable de démarreur doit être branché). |
|
| Geo42 10/11/2022 19:04 |
re : Interrupteurs à bascule |
 |
|
| Geo42 10/11/2022 19:07 |
re : Interrupteurs à bascule |
| Mais nous sommes d accord , je branche le fil rouge avec fusible 20A en direct sur la borne +BAT ? (Celui auquel je dois mettre une cosse) | |
| Geo42 10/11/2022 19:08 |
re : Interrupteurs à bascule |
| Merci d avance Tommy | |
| tommybolin 10/11/2022 19:31 |
re : Interrupteurs à bascule |
| Oui le fil de forte section (rouge/schéma) alimentant l'accessoire, ici le ventilo, est pris directement sur la cosse de batterie. | |

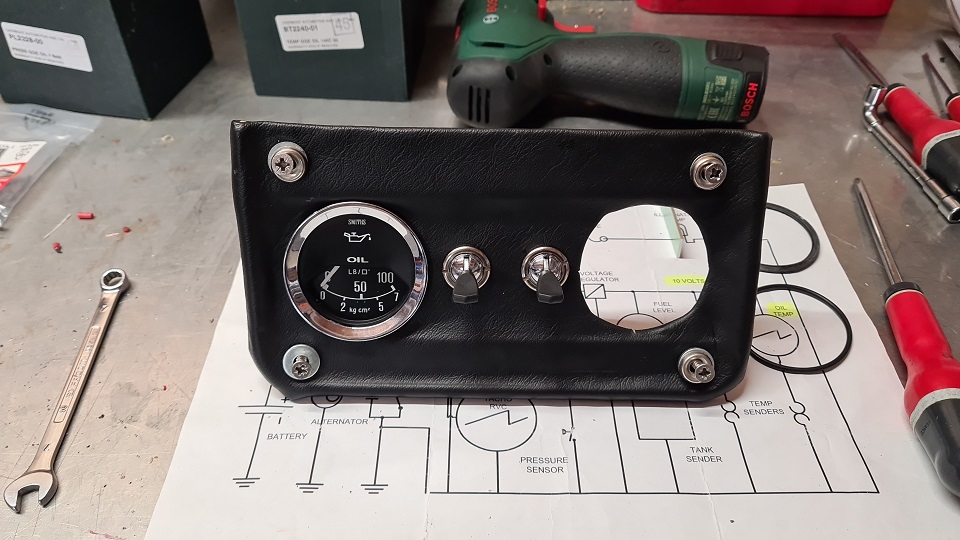

| Geo42 25/09/2024 15:07 |
re : Interrupteurs à bascule |
 |
|
