| Geo42 26/09/2024 19:04 |
Eclairage partiel TDB GT6 |
|---|---|

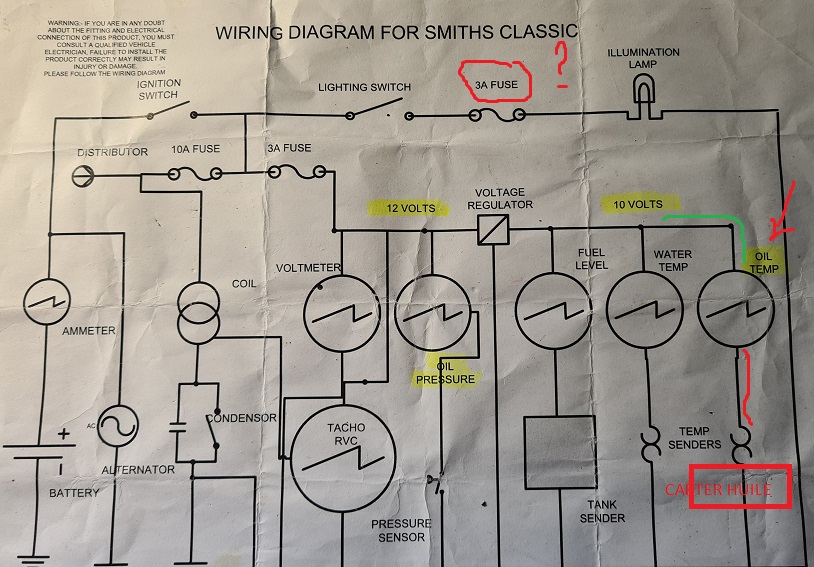

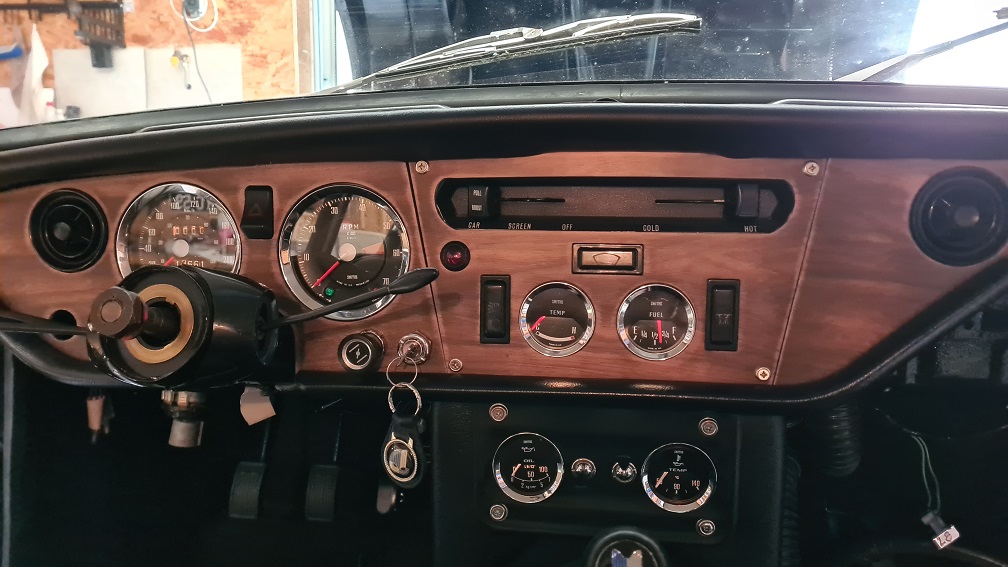

 Cet après midi, j'ai monté le mano de température d'huile qu'il me manquat pr finir le TDB. Je l'ai monté en parallèle comme l'indiquait le schéma fourni car il se monte sur le 10v après le régulateur/stabilisateur de tension ( jauge à carburant et température moteur). J'ai procédé au même montage que pour la sonde de T° moteur. 4 fils arrivent à ce mano: Mon montage -2 fils qui arrivent sur chaque patte du mano ( 1 pour le régulateur fil vert clair, et l'autre direct à la sonde de températeur d'huile étant solidaire du bouchon de vidange) - 2 pour l'éclairage, loupiote fournie avec fil noir et rouge, il faut se raccorder sur l''éclairage de la jauge à carburant, enfin en tout cas j'ai fais ainsi. Je mets le contact ( sans démarrer), tout nickel, tous les cadrans allumés, la jauge à carburant monte progressivement. J'effectue le test 2/3 fois. RAS. Je passe à autre chose ( installation des sièges et finitions des passages de roues arrières), entre temps je réceptionne mes rotules pour demain..bref tout roule ( sauf la voiture!). Et avant de quitter le garage avec le sentiment du devoir accompli, je me dis que je vais remettre le contact, tout vérifier / voyants..... Je remets le contact (tjs sans démarrer) , et là, plus de voyants d ECLAIRAGE aux différents cadrans, les phares ( av et ar ) ne fonctionnement plus, seuls les témoins qui doivent être présents au démarrage sont visibles. J'actionne le commutateur d'éclairage plusieurs fois, rien. Seuls les pleins phares fonctionnent...et la jauge à carburant qui monte sans éclairage. Du coup...j'ai repassé une heure dans le garage..sans comprendre :-( Je vous joins le plan fourni par SMITHS et une photo du TDB / jauge à carburant, si toutefois cela éveille des pistes pour vous ! Merci, |
|
| Geo42 26/09/2024 19:05 |
re : Eclairage partiel TDB GT6 |
 |
|
| Geo42 26/09/2024 19:16 |
re : Eclairage partiel TDB GT6 |
| j 'ai oublié de préciser que les clignotants et les warnings fonctionnent bien... | |
| Geo42 27/09/2024 11:59 |
re : Eclairage partiel TDB GT6 |
| Les feux stop fonctionnent, les clignotant aussi... Les warning fonctionnent avec le voyant de détresse, mais je ne me souviens plus si le voyant vert clignotant doit fonctionner en même temps ?? Question: la jauge à carburant peut elle fonctionner si stabilisateur HS ? |
|
| Geo42 27/09/2024 14:46 |
re : Eclairage partiel TDB GT6 |
| Ça y est j'ai enfin trouvé, le problème vient de la boîte à fusibles...la nouvelle boîte à fusibles... Les contacts sont vraiment deg......bip Les pinces qui serrent les fusibles sont vraiment de piètres qualités et les fiches bougent beaucoup dans les.logement de la boîte en plastique .. J'aurais presque envie de trouver une autre solution que la boîte d origine ! Enfin faussement d origine... |
|
| Geo42 27/09/2024 14:46 |
re : Eclairage partiel TDB GT6 |
| Ça y est j'ai enfin trouvé, le problème vient de la boîte à fusibles...la nouvelle boîte à fusibles... Les contacts sont vraiment deg......bip Les pinces qui serrent les fusibles sont vraiment de piètres qualités et les fiches bougent beaucoup dans les.logement de la boîte en plastique .. J'aurais presque envie de trouver une autre solution que la boîte d origine ! Enfin faussement d origine... |
|
| Geo42 27/09/2024 14:47 |
re : Eclairage partiel TDB GT6 |
| Ça y est j'ai enfin trouvé, le problème vient de la boîte à fusibles...la nouvelle boîte à fusibles... Les contacts sont vraiment deg......bip Les pinces qui serrent les fusibles sont vraiment de piètres qualités et les fiches bougent beaucoup dans les.logement de la boîte en plastique .. J'aurais presque envie de trouver une autre solution que la boîte d origine ! Enfin faussement d origine... |
|
| Pierre Boulon 27/09/2024 15:34 |
re : Eclairage partiel TDB GT6 |

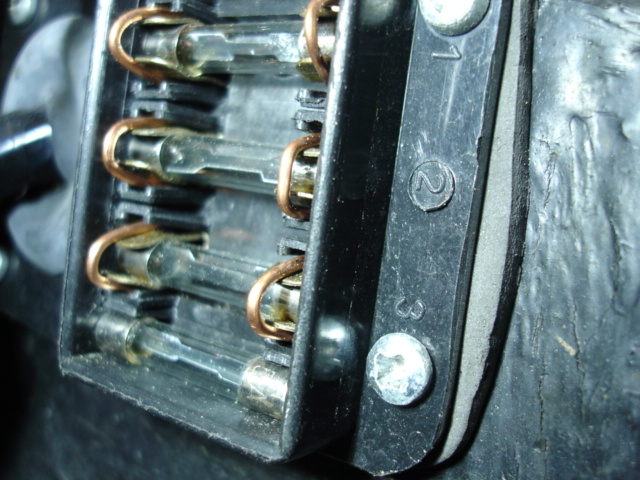

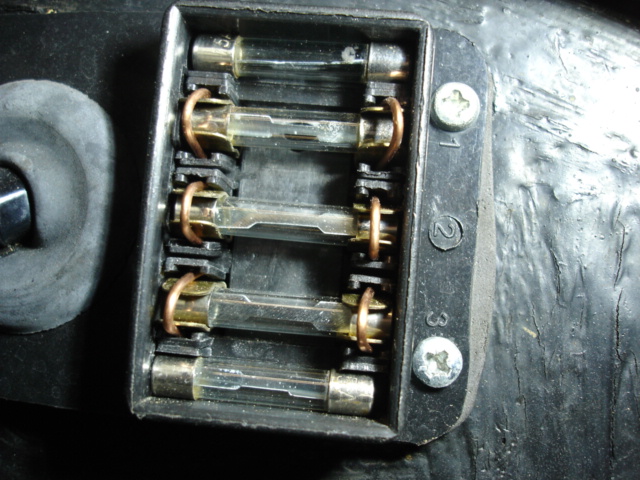

  Confronté au même problème, j'ai coincé les fusibles avec des cavaliers fits avec du fil rigide. C'est efficace et reste discret. Amicalement. |
|
| Pierre Boulon 27/09/2024 15:38 |
re : Eclairage partiel TDB GT6 |
  Confronté au même problème, j'ai coincé les fusibles avec des cavaliers faits avec du fil rigide. C'est efficace et reste discret. Amicalement. |
|
| Geo42 27/09/2024 16:52 |
re : Eclairage partiel TDB GT6 |
| Bonjour Pierre, ah oui en effet c'est une solution :-). Merci. |
|
