| Geo42 22/09/2024 10:48 |
Tringlerie accélérateur GT6 |
|---|---|
| (Le fichier "pédale accélérateur gt6.PNG" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour, Est-ce que l'un de vous peut me communiquer une ou des photos de la position "normale" des pièces 23 et 25 sur la photo ci-dessous. En effet, je ne comprends pas car pédale au plancher, les positions des papillons ne sont pas en ouverture totale ou "horizontale" ... et rien ne gêne la tige 16 en rotation. Bon dimanche :-) |
|
| Geo42 22/09/2024 10:51 |
re : Tringlerie accélérateur GT6 |
| oups | |
| tommybolin 22/09/2024 11:24 |
re : Tringlerie accélérateur GT6 |
| Bonjour Geo, Tu peux aussi jouer sur la vis de butée sous pédale pour ouvrir + . Pense à laisser impérativement un peu de garde au niveau des papillons afin d'éviter de forcer/plier les axes des papillons en ouverture maxi! Bons réglages ;) |
|
| Geo42 22/09/2024 11:57 |
re : Tringlerie accélérateur GT6 |
| Bonjour Tommy, justement c'est ce qui m'ennuie, car j'ai ôté la vis de réglages sous la pédale pour avoir plus de "poussé" mais rien n'y fait.. |
|
| Stéph. * 22/09/2024 12:13 |
re : Tringlerie accélérateur GT6 |
| Geo, Je viens du regarder sur ma GT6. La tige N° 25 doit faire 160. Si elle est d'origine. Tu dois pouvoir allonger les deux axes grâce à cette tige filetée, ou avec la patte de fixation. |
|
| Geo42 22/09/2024 14:54 |
re : Tringlerie accélérateur GT6 |
| Salut Steph, je vérifie cela ce soir.Merci. |
|

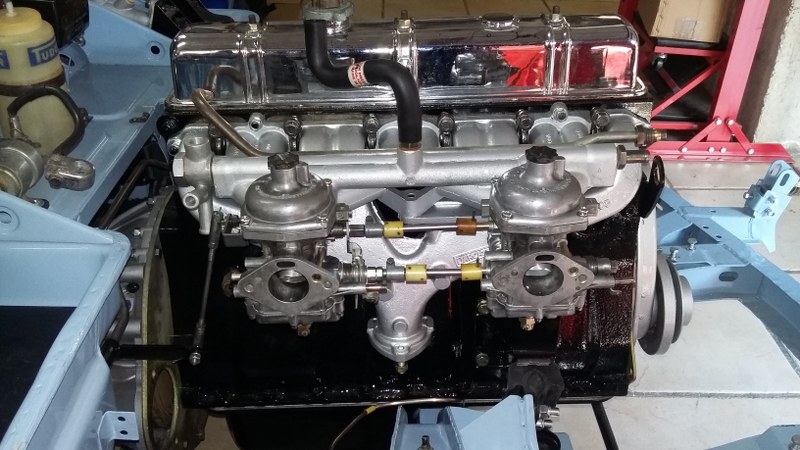

| christ83 * 22/09/2024 16:03 |
re : Tringlerie accélérateur GT6 |
 |
|
| Geo42 22/09/2024 19:46 |
re : Tringlerie accélérateur GT6 |
| Alors, réglée "au mieux" / position pédale et papillons , la tige 25 (qui est bien d'origine) fait un petit 180mm, donc si on resserre chaque extrémité on devrait arriver vers 160mm. A Christ83, ta pièce 14 est parallèle au sol en position repos ? |
|
| christ83 * 22/09/2024 21:12 |
re : Tringlerie accélérateur GT6 |
| non , elle est legerement inclinée vers le bas , je dirais une quinzaine de degrés en gros | |
| Geo42 23/09/2024 09:59 |
re : Tringlerie accélérateur GT6 |
| Bonjour, Savez vous ou l'on peut encore avoir la piéce réf 142519 n°25 sur le schéma ci-dessous svp ? |
|
| tommybolin 23/09/2024 17:46 |
re : Tringlerie accélérateur GT6 |
| Bonjour Geo, Je ne sais pas si ça convient, mais il y a ça sur ebay: https://www.ebay.co.uk/itm/295170917883 La longueur totale de la biellette va être spécifique au montage en place, chaque moteur étant installé un peu différemment sur son chassis respectif (état silent blocs, hauteur, inclinaison, recul etc..) ;) |
|
| Geo42 23/09/2024 18:43 |
re : Tringlerie accélérateur GT6 |
| Bonsoir Tommy, En fait c'est au cas où... j'ai du jeu au niveau des rotules sur cette biellette de liaison, à voir en roulant si lors des différentes phases d'accélération ou décélération, je ressens ce jeu. Pour le moment je suis arrivé à un compromis :-) |
|
| Marco0307 23/09/2024 20:29 |
re : Tringlerie accélérateur GT6 |
| Bonsoir, @Geo : sinon tu peux acheter des rotules, une barre en inox, écrous fins et filière. J'avais acheté ça pour me refaire des biellettes. D'ailleurs j'étais parti sur des paires pas à droite + pas à gauche. Je les ai encore mais c'est du Ø6 (barre et rotules) et je crois que tu as besoin de Ø8. Sinon si c'est du 6 je viens bien te faire une biellette et te l'envoyer. @+ Marco |
|
| GTR6-95 24/09/2024 11:34 |
re : Tringlerie accélérateur GT6 |
| Messieurs, Il m'est arrivé à plusieurs reprises que la liaison reste grippée en position haute lors d'une accélération (angle trop important ou serrage de la biellette?) et d'un changement de vitesse. Heureusement le véhicule d'en face était assez loin, peur bleue car la voiture part en accélération. J'ai coupé le moteur qui s'emballait, un coup de pied dans l'accélérateur et tout redevient normal. Donc pas top dans la circulation ce genre d'incident. Attention à ce réglage des liaisons svp! |
|
| GTR6-95 24/09/2024 11:40 |
re : Tringlerie accélérateur GT6 |
| Je précise qu'il manque le ressort de rappel d'origine fixé sur le châssis qui tire la barre d'accélérateur vers le bas. J'ai rarement vu ce ressort sur nos véhicules mais si les ingénieurs Triumph l'ont mis, y a une raison! | |
| Geo42 24/09/2024 12:57 |
re : Tringlerie accélérateur GT6 |
| Bonjour Marco, Alors la tige centrale partiellement filetée à chaque extrémité, c'est du 6mm de Ø (5.77mm pour être précis). Tommy m'avais envoyé un lien un peu plus haut avec ses préconisations mais j'hésitais car "juste commander cette pièce in ENgland :-)". Mais je gardais l'info au chaud. C'est très gentil de ta part Marco, avec plaisir. Pour ma culture, tu trouves ces biellettes/articulations sur quel(s) type(s) de site(s) ? |
|
| Marco0307 24/09/2024 13:24 |
re : Tringlerie accélérateur GT6 |
| Salut Geo, J'avais pris les rotules chez 123roulement je crois. Elles sont comme sur le lien Ebay que Tommy a proposé. Pourrais-tu me dire si l'axe de "sortie" des rotules c'est bien du 6 aussi ? D'ailleurs à noter que ce que j'ai c'est du pas métrique, pas de l'UNF comme cela doit être à l'origine. Si c'est le cas dis-moi quelle longueur tu veux (soit la longueur de la barre hors rotule, ou entraxe des rotules réglées à la distance max ou min, ...). @+ Marco |
|
| Marco0307 24/09/2024 13:34 |
re : Tringlerie accélérateur GT6 |
| Ah ... en regardant de plus près le lien fourni par Tommy je vois que les rotules sont en 8mm avec tige en M5 j'ai l'impression. Donc pas sûr que mes rotules te conviennent. | |
| Geo42 24/09/2024 20:14 |
re : Tringlerie accélérateur GT6 |
| Non mais t'inquiètes Marco, au besoin je me permettrai de revenir vers toi ou tenter d'en crééer une "maison", l'idée me plait bien :-) Merci à toi |
|
