| callegari 08/07/2024 16:08 |
moyeux arriere |
|---|---|
| bonjour a tous, je souhaiterais avoir vos conseil pour repositionner le moyeux arrière sur un gt6mk1 suite au remplacement des roulement sur le tourillon avec quel outil? merci de suggestion cordialement |
|
| tommybolin 09/07/2024 16:07 |
re : moyeux arriere |
| Bonjour Callegari, Un tube présentant une section de bonne épaisseur suffit à emmancher l'ensemble tourillon sur l'arbre: L'effort doit exclusivement s'exercer sur la bague intérieure du roulement à billes (pas sur les billes ni sur la cage extérieure!). Il n'y a pas de cote absolue à respecter concernant la distance d'emmanchement. Au préalable, engager le moyeu en position sur le cone de l'arbre à la main sans serrer quoi que ce soit. Ensuite repérer/tracer la position exacte de la face intérieure du moyeu sur l'arbre et mesurer la distance à partir du bout d'arbre. Déposer le moyeu (au maillet si celui-ci reste collé) puis emmancher le tourillon sur l'arbre à l'aide du tube+marteau, Stopper l'emmanchement lorsque la face extérieure de la cage (intérieure) du roulement à billes est à environ moins 2 ou moins 3mm de la distance repère tracé sur l'arbre au bout d'arbre. Finir l'emmanchement du tourillon jusqu'en butée en serrant le moyeu en place à l'aide de l'ancien écrou + rondelle graissés. Déposer l'écrou, dégraisser le filetage, monter l'écrou nylstop neuf et serrer au couple indiqué (14 Mkg). (bien dégraisser les 2 surfaces de portées coniques (moyeu/arbre) avant montage du moyeu sur l'arbre, et s'assurer de la position correcte de la clavette sur l'arbre (ne doit pas dépasser les matages de butée en fond de logement)). Bon courage ;) |
|
| eric28000 09/07/2024 19:37 |
re : moyeux arriere |
| bonjour tommybolin, merci de ton conseil , je vais faire ce que tu me dit dans cet ordre en te remerciant , cordialement |
|
| eric28000 20/07/2024 19:53 |
re : moyeux arriere |
| bonjour, je souhaiterais avoir vos conseil , concernant un axe de diamètre 6 environ, en bout d'arbre de roue ou va le croisillon je ne l ai plus!!! serait il possible de mettre une goupille mecanindus a la place , en vous remerciant |
|
| eric 28000 21/07/2024 13:43 |
re : moyeux arriere |
| Bonjour , Je voulais avoir un avis sur un arbre de roue il me manque un axe sur la parti en bout de l arbre ou va le croisillons Est ce possible de mettre une goupille mecanindus? En vous remerciant |
|
| eric 28000 21/07/2024 13:44 |
re : moyeux arriere |
| Bonjour , Je voulais avoir un avis sur un arbre de roue il me manque un axe sur la parti en bout de l arbre ou va le croisillons Est ce possible de mettre une goupille mecanindus? En vous remerciant |
|
| eric 28000 21/07/2024 13:50 |
re : moyeux arriere |

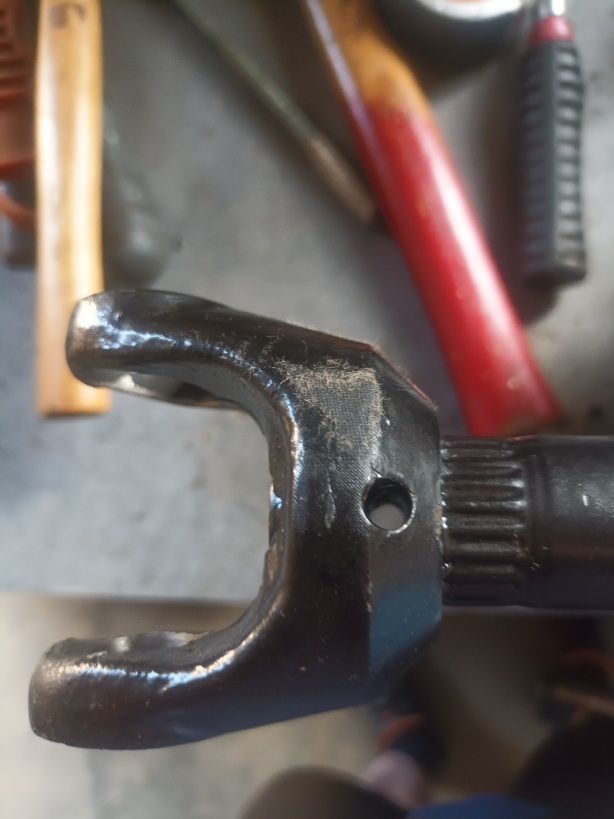

| (Le fichier "20240720_185610.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) |
|
| eric 28000 21/07/2024 13:55 |
re : moyeux arriere |
 |
|
| CL56 * 21/07/2024 18:41 |
re : moyeux arriere |

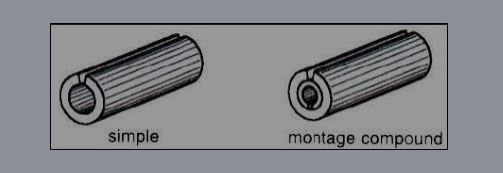

 Effectivement tu peux monter des goupilles élastiques . Nos fournisseurs actuels disposent que des arbres de roues dotés de goupilles élastiques . Mais ces arbres ne comportent qu'une seule goupille ! Personnellement j'en rajoute une seconde pour renforcer la résistance au cisaillement . A titre indicatif: quand tu commandes une goupille pour un alésage de 5mm , la dite goupille fait en réalité un dia de 5.5mm; pour le seconde goupille après insertion de la première, il te faudra une goupille de 3.5mm . Cdlt |
|
| CL56 * 21/07/2024 18:43 |
re : moyeux arriere |

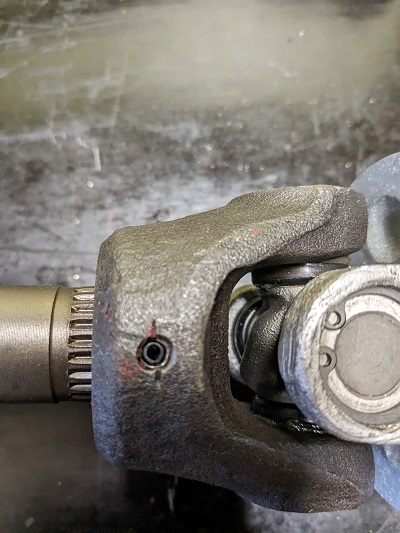

 et voilà le résultat Cdlt |
|
| eric28000 21/07/2024 20:50 |
re : moyeux arriere |
| bonjour, merci CL56 de m avoir répondu a ma demande je vais mettre comme tu dis une goupille élastique j y pensais bien et une deuxième en intermédiaire cdlt |
|
| tommybolin 24/07/2024 19:35 |
re : moyeux arriere |
| Bonjour Éric, L'absence de goupille pourrait faire suite à un remplacement de fourche sur l'arbre ou inversement. Dans ce cas, le logement recevant la goupille ne se retrouve plus parfaitement aligné (fourche/arbre). Repercer l'ensemble à un diamètre correspondant à la nouvelle goupille mécanindus, série "forte" + double goupillage comme préconisé par Charly. cdlt :) |
|
| eric 28000 28/07/2024 13:59 |
re : moyeux arriere |
| Bonjour tommybolin, oui effectivement je vais percer au diamètre de la nouvelle goupille et la doubler merci du conseil cdlt | |
