| Thierry76 30/05/2017 04:23 |
Sens joint huile roulement roue arrière |
|---|---|
| Bonjour , spit 1500 . Cela fait 2 mois que j'ai démonté et j'ai un doute ... Est ce que quelqu'un pourrai me confirmer par photo ou schéma , dans quel sens on doit monter le joint d'huile (oil seal 128978 chez rimmers) celui du roulement intérieure (a aiguille) . Les " lèvres " vers le croisillon ou vers le roulement ? .La phrase " drift the inner oil seal into the housing with the sealing lips trailing " est un peu ambigu .pour celui extérieur c'est plus clair : face au roulement ; " lip fascing the bearing". à‡a m'évitera de me tromper et de graisser mes freins ! Merci |
|
| gerome 30/05/2017 10:46 |
re : Sens joint huile roulement roue arrière |
| Bonjour Thierry, Peux-tu mettre une photo de tes pièces ? Afin que je puisse te répondre. Lorsque j'ai remonté mon train arrière à neuf, je ne me rappelle pas m'être posé cette question... Cordialement. Gérôme |
|
| tommybolin 30/05/2017 13:21 |
re : Sens joint huile roulement roue arrière |
| bonjour, la graisse doit pouvoir s'échapper lors du regraissage et en même temps les poussières ne doivent pas pouvoir entrer => les lèvres sont tournées vers l'arbre (coté pont) cdlt ;) |
|
| Thierry76 30/05/2017 17:15 |
re : Sens joint huile roulement roue arrière |
| Bonjour , Merci tommybolin . @ Gérôme , ferais des photos quand je serais auprès de la voiture (et si je n'oublie pas !) |
|
| Thierry76 03/07/2017 16:48 |
re : Sens joint huile roulement roue arrière |
| Bonjour remontage juste pour être sur: " enfoncer roulement aiguille 0.5 inch de la petite surface(small end) du trunion " cad de l épaulement qui bloque le inner oil seal ?merci | |
| tommybolin 03/07/2017 18:58 |
re : Sens joint huile roulement roue arrière |

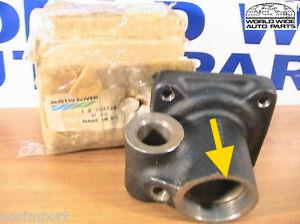

 presser le roulement (sur la tranche portant les ref) Utiliser un mandrin de pressage & guidage intérieur (à la cote de l'arbre) pour obtenir une fiabilité correcte de l'ensemble... surtout ne pas emmancher au marteau!!! la face (tranche) intérieure de la douille à aiguilles doit être placée à 12,7mm de l'extrémité du porte-roulement (trunion) flèche jaune photo cdlt :) |
|
| Thierry76 03/07/2017 19:30 |
re : Sens joint huile roulement roue arrière |
| Ok super merci j'avais tout faux mauvais sens et 2 coup de marteau ! Suppose que le roulement n est plus utilisable j ai un autre kit.Encore merci. | |
| tommybolin 03/07/2017 20:07 |
re : Sens joint huile roulement roue arrière |
| ah bien possible... :)) Les douilles à aiguilles sont fragiles et se déforment facilement il y a longtemps j'avais fait tourner un mandrin-guide intérieur + un guide extérieur épaulé, engagé dans le logement du joint spi sur le trunnion.. J'ai peut-être encore les cotes qque part... à voir Un amicaliste a réalisé un outillage similaire & un excellent tuto détaillé sur le sujet => voir "les tutos" cdlt :) |
|
