| jacques(74) 20/05/2024 13:46 |
Branchement ventilateur radiateur |
|---|---|

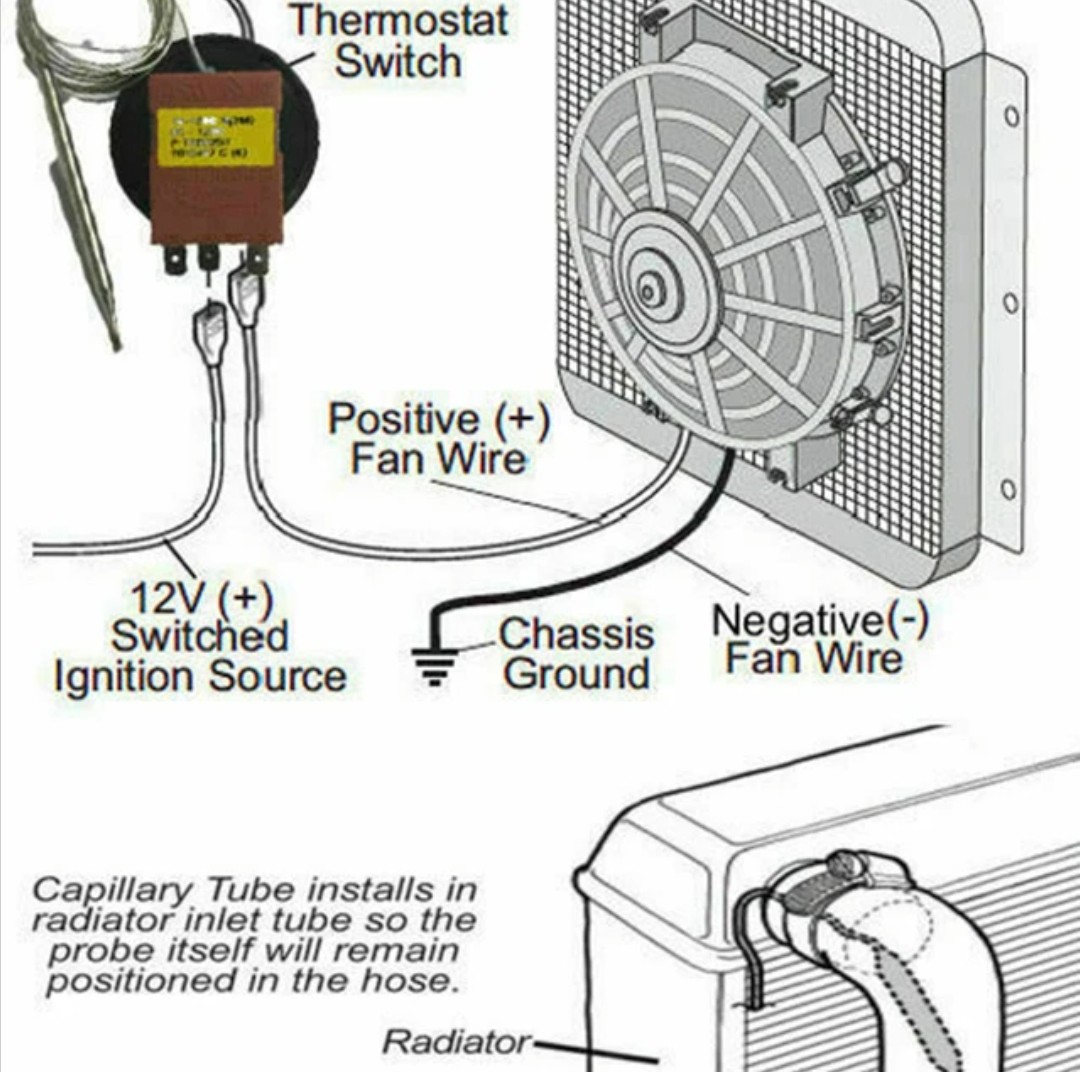

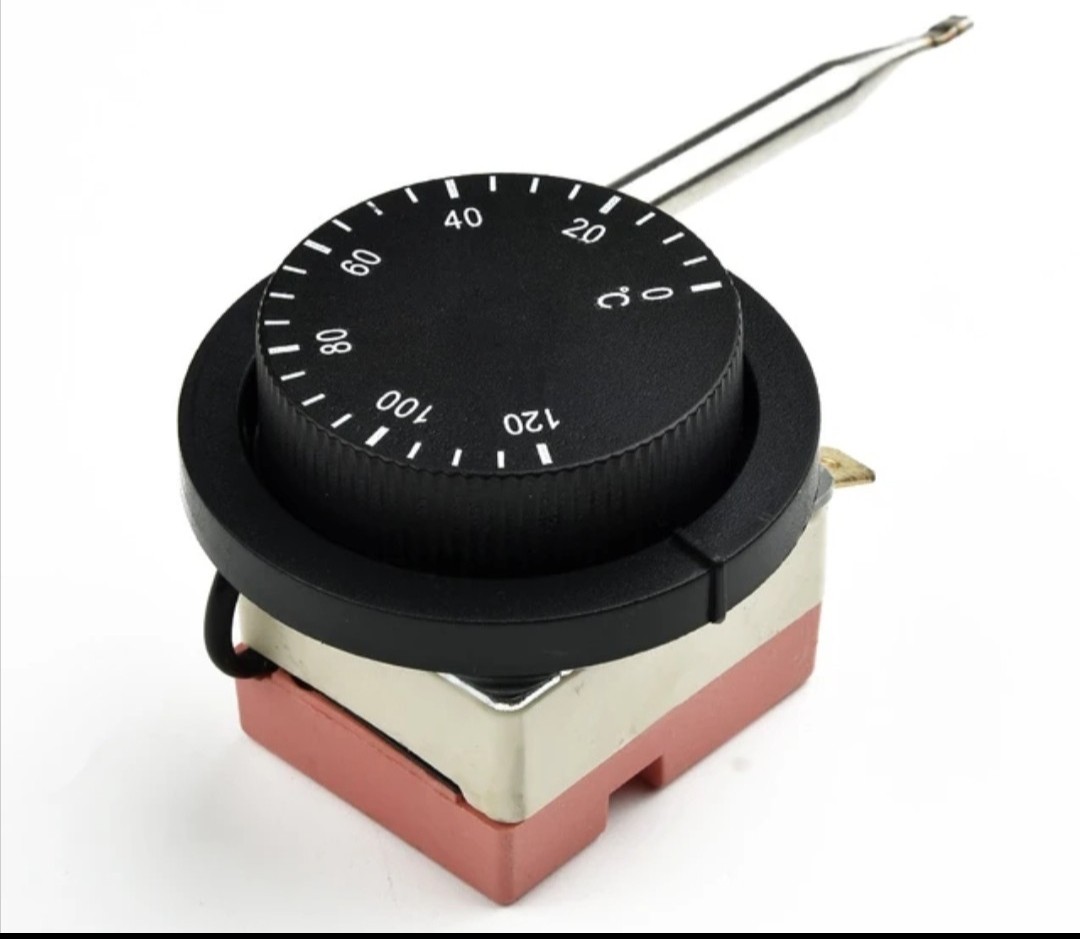

 Sur le forum j'ai vu un schéma plus bas que le mien, j'ai essayé de le brancher comme ça mais étant très moyen en électricité auto, je n'ai pas su le faire , par contre j'ai quand même réussi à le faire fonctionner comme mon schéma au haut. Ouf Le problème c'est quand le ventilateur se déclenche à une température donnée, impossible de couper le contact tu moteur. Je peux même enlever la clé du Neiman et le moteur tourne toujours. Je n' ai que la solution de réduire la température du déclanchement du moteur pour l'éteindre pour couper le moteur. Pour info j'ai mis une sonde réglable dans la durite avec un interrupteur rotatif. Si vous avez une idée pour améliorer mon installation. Merci beaucoup |
|
| tommybolin 20/05/2024 14:37 |
re : Branchement ventilateur radiateur |

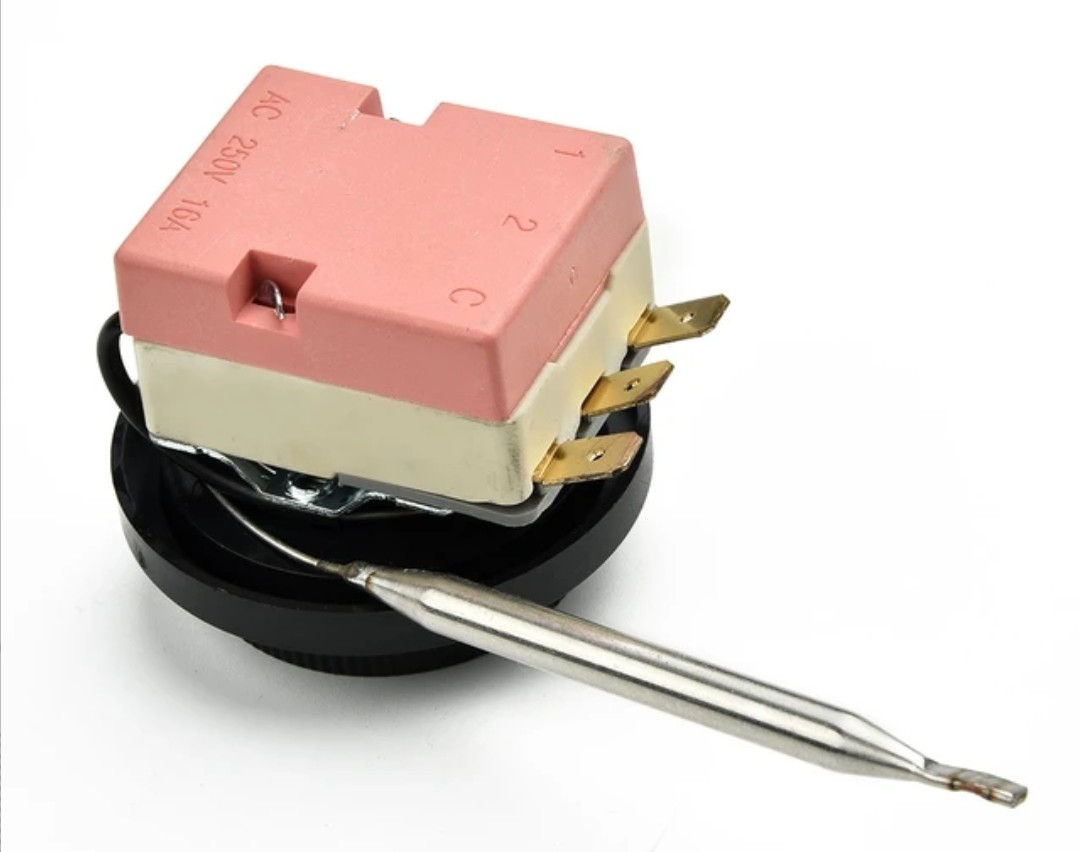

| Bonjour Jacques, Idéalement il faut brancher le tout via un relais pour soulager les contacts. Sur ton schéma apparemment tout est raccordé au positif, on ne voit pas de mise à la masse. As-tu un schéma correspondant à ton inter rotatif concernant les bornes C,1,2 ? cdlt :) |
|
| Gecko 20/05/2024 20:14 |
re : Branchement ventilateur radiateur |
| Bonjour Je soupçonne que vous ayez récupéré le +12 sur le relais du démarreur. Et du coup quand le thermocontacte se ferme, vous alimentez le solénoïde en +12 (comme le fait le neiman au moment du coup de clef) Sur le deuxième schéma , le relais est une pièce rapportée non existante sur votre voiture a l'origine . Il n'est pas utile de passer par un relais, les thermocontacte sont dimensionnés pour commuter un moteur de ventilateur C'est une piece d'usure mais qui s'usera au meme titre que le relais. Le circuit est simple +12v apres contact Fusible Thermocontacte +12 du moteur de ventilateur Masse du ventilateur Masse de la voiture |
|
| jacques(74) 21/05/2024 11:04 |
re : Branchement ventilateur radiateur |
   |
|
| jacques(74) 21/05/2024 11:04 |
re : Branchement ventilateur radiateur |
   |
|
| tommybolin 21/05/2024 18:52 |
re : Branchement ventilateur radiateur |

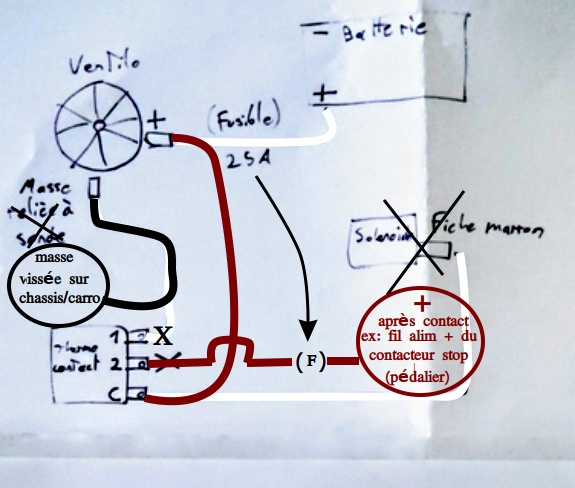

 Voici le montage simplifié sans relais. Selon les schémas du net, les bornes C & 2 sont utilisées sur ce type de montage; (à moins que l'utilisation de la borne 1 soit bien spécifiée sur ta notice..) cdlt :) |
|
| jacques(74) 21/05/2024 19:36 |
re : Branchement ventilateur radiateur |
| Merci beaucoup je vais essayer | |
| tommybolin 22/05/2024 12:38 |
re : Branchement ventilateur radiateur |

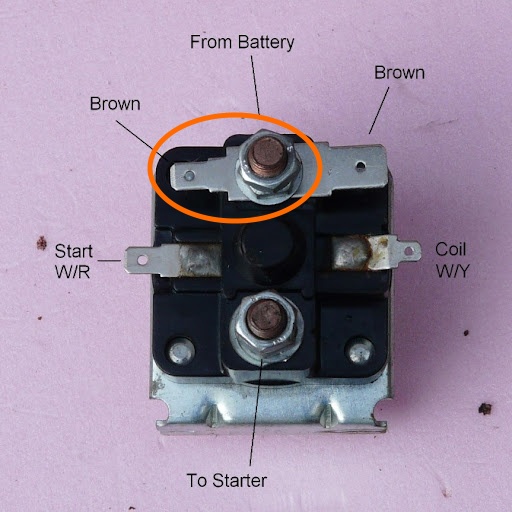

 Précision concernant le montage avec relais illustré plus haut: le branchement du + du circuit d'excitation du relais se fait sur la fiche raccordée à la borne principale du + permanent Batterie (orange), pas sur les autres fiches. cdlt :) |
|
| jacques (74) 29/05/2024 08:58 |
re : Branchement ventilateur radiateur |
| Encore merci Tommybolin pour ces explications , j'ai réussi à faire fonctionner le ventilateur avec la sonde à déclenchement thermique réglable. Plus qu' a vérifier à l'usage si tout va bien . Merci |
|
| jacques(74) 29/05/2024 09:14 |
re : Branchement ventilateur radiateur |
