| Mathieu 22/11/2023 06:24 |
Spitifre 1500 - Refection transm. arriere GUJ115 |
|---|---|
 Bon je suis sans doute pas trop malin sur ce coup la je ne vois pas comment remplacer la "noix" de transmission ref GUJ115. Le degagement ne semble pas suffisant pour la sortir et pourtant vue de loin la pièce me semble symétrique... Bon je seche, en meme temps quelle idée de m'attaquer a cela a 5h00 du mat ! Merci pour votre aide, Mathieu |
|
| fafa * 22/11/2023 07:01 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Hello C'est "étudié" pour pouvoir sortir.... Essaye un autre "dé" pour voir.... Du temps où j'en remplaçais sur du Poids Lourds, je prenais une douille correspondante et je "tapotais" jusqu'au moment où le 1er "dé" sortait, le dégagement doit être suffisant... Bon courage |
|
| Quantik * 22/11/2023 09:34 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour, "tapotais"? Moi j'ai tapé comme un sourd pour le faire bouger (grippé, après 50 ans). Je n’ai pas réussi à les faire sortir entier, j'ai sorti le croisillon des "dés" (c’est un roulement à aiguille, ça doit s'appeler une cage), il va sans dire que c'est destructif... En tapant suffisamment fort d'un coté, ça fait légèrement sortir l'autre cage opposée. Ensuite, par l’intérieur, je retape sur la première cage dans l'autre sens pour le faire ré entrer et ça donne un peu plus d'espace pour le sortir. Le premier est galère, mais quand on a la technique ( aka frapper fort) les suivants se passent mieux. Maintenant, a voir comment je vais faire entrer les nouveaux de façon plus douce. |
|
| fafa * 22/11/2023 10:03 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| "tapoter" dans le poids lourds....c'est "tapoter fort"....! ;-) |
|
| tommybolin 22/11/2023 12:37 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour Mathieu, Les cuvettes sortent par l'extérieur, pas vers l'intérieur. Elles sont à sortir séparément du croisillon. Taper sur la chape pour décentrer le croisillon et faire dépasser suffisamment les cuvettes de la fourche afin de pouvoir les extraire en les maintenant à l'étau. Bon courage :) |
|
| Oli666 * 22/11/2023 18:44 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour. Pour l'avoir fait la semaine dernière, j'ai imbibé de WD les cuvettes puis avec une douille légèrement plus petite, d'un côté, et une légèrement plus grande à l'opposé, j'ai coincé le tout dans un étau et serré jusqu'à ce que la cuvette sorte un peu (côté douille plus grande). Puis avec une pince c'est sorti. |
|
| Mathieu 22/11/2023 19:02 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonsoir et merci les amis, je teste demain a l'aube. En effet je pensais que l'ensemble etait monobloc et je ne voyais pas mecaniquement comment je pouvais sortir la piece. Maintenant c'est tres clair. Mise en pratique demain. Merci encore. Bonne soirée a tous |
|
| Mathieu 23/11/2023 06:07 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |

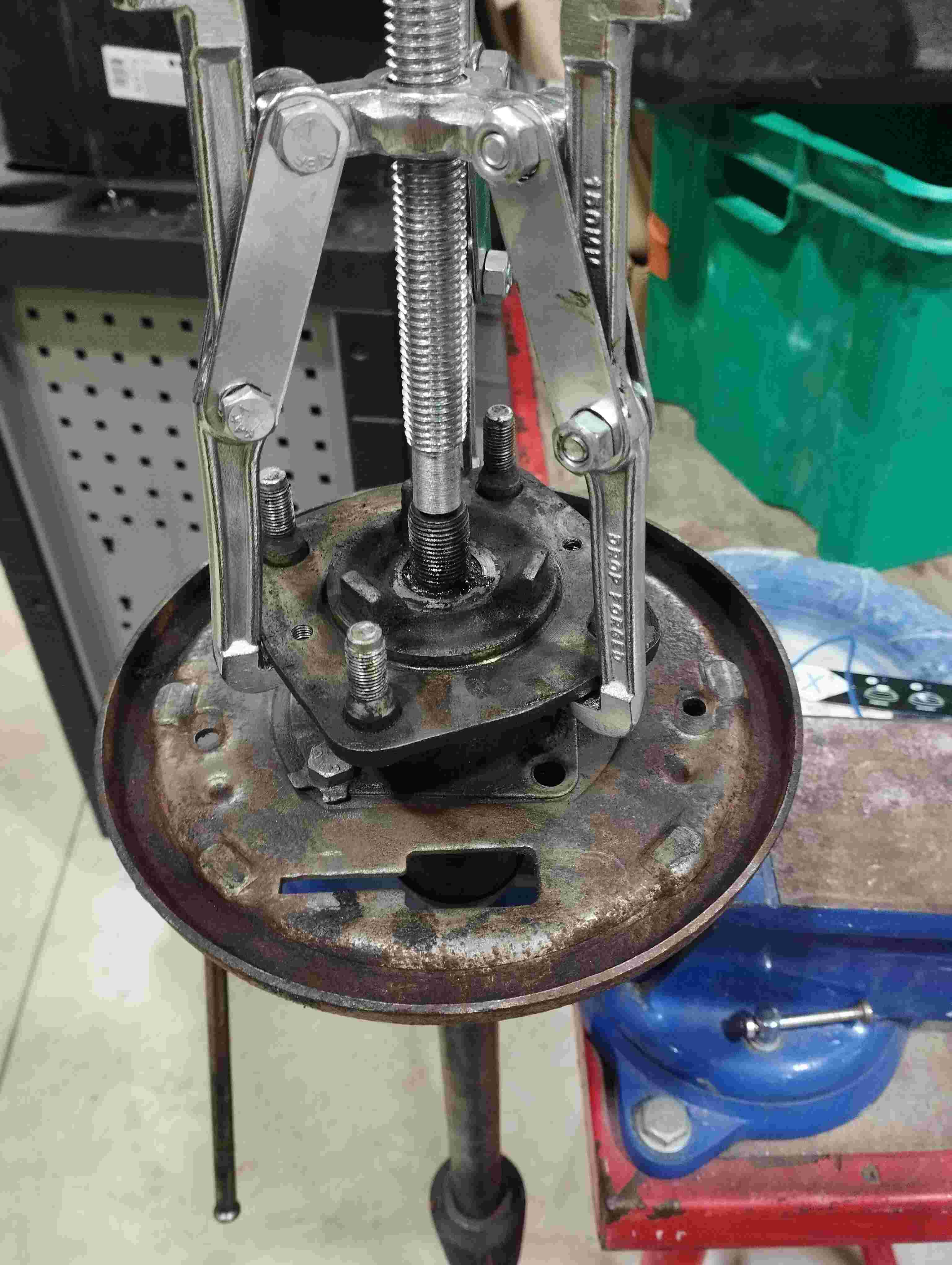

 Nickel pour la dépose avec l’étau. Un jeu d'enfant maintenant que j'ai compris. Maintenant je viens de tenter d'extraire de l'autre coté le moyeu. J'ai vu sur le net que certain avait un outil spécial qui prend appui uniformément sur le moyeu pour la poussée. Je viens de tenter a l'arrache moyeu (de piètre qualité) mais l'effort devient très tres important sans que cela ne bouge. Dois je forcer, chauffer ou changer de technique ? Photo de la mise en situation Bonne journée a tous |
|
| Jp2b 23/11/2023 07:18 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour , Cet arrache n est pas adapté pour ce travail. Tu vas déformé le moyeu... Voir d autres fils ,ou le sujet est traité. Cdlt ,jp. |
|
| Jp2b 23/11/2023 07:18 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour , Cet arrache n est pas adapté pour ce travail. Tu vas déformé le moyeu... Voir d autres fils ,ou le sujet est traité. Cdlt ,jp. |
|
| Jp2b 23/11/2023 07:19 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour , Cet arrache n est pas adapté pour ce travail. Tu vas déformé le moyeu... Voir d autres fils ,ou le sujet est traité. Cdlt ,jp. |
|
| Oli666 * 23/11/2023 07:50 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour. L'outil spécifique Triumph (extracteur de moyeu) coûte un bras. Il semble possible d'en fabriquer un "maison" mais je ne sais s'il est efficace, voici un lien pour le faire à partir d'un tambour et d'un extracteur normal :https://www.triumphspitfire.com/puller.html cordialement Olivier |
|
| Jpma35 * 23/11/2023 10:31 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour, Voir ce fil sur l'outillage d'extraction des moyeux : https://www.amicalespitfire.org/cyberspit/index.php?lecture=382506&debut=30#debutfil |
|
| Mathieu 28/11/2023 06:11 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |

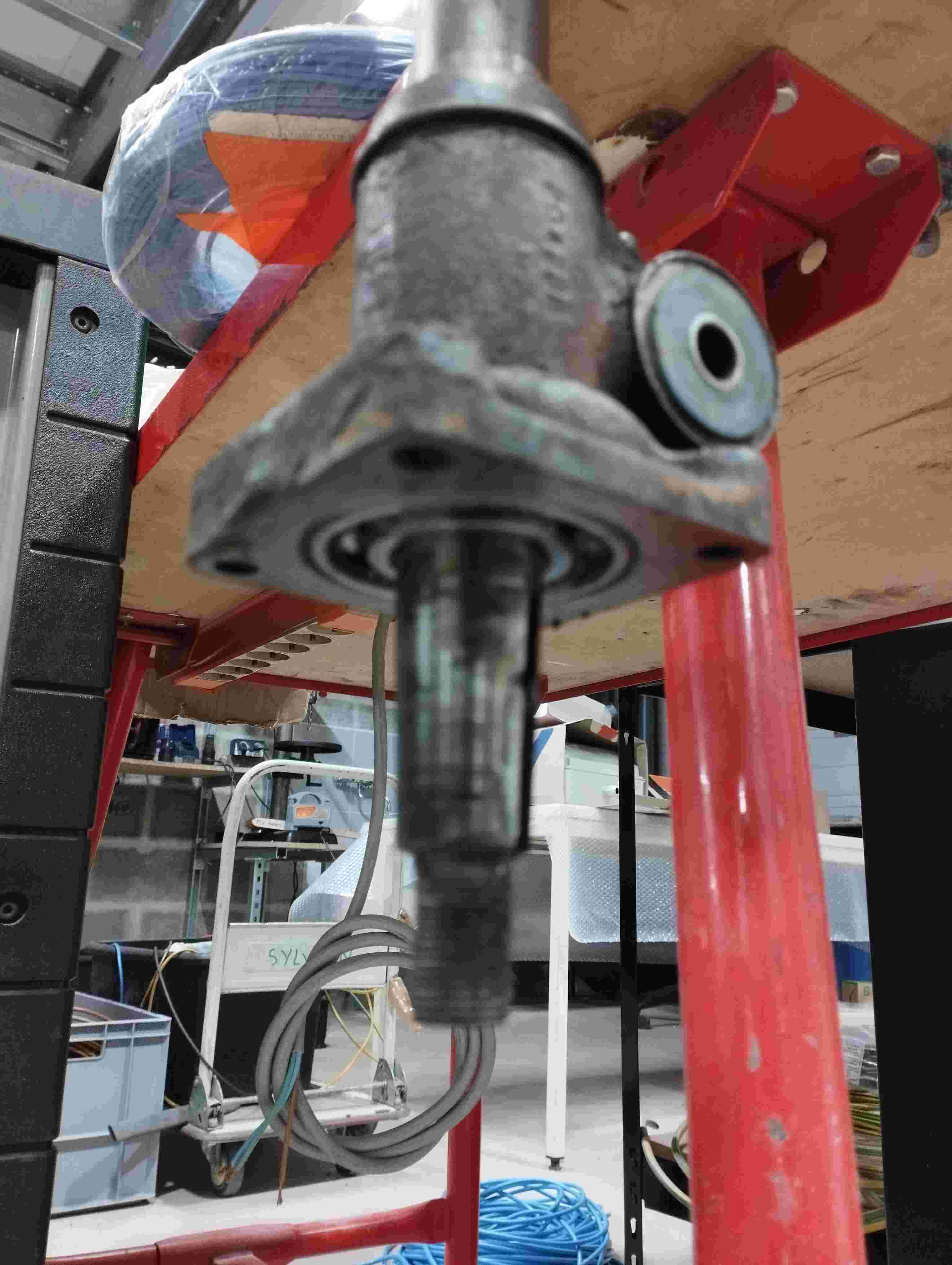

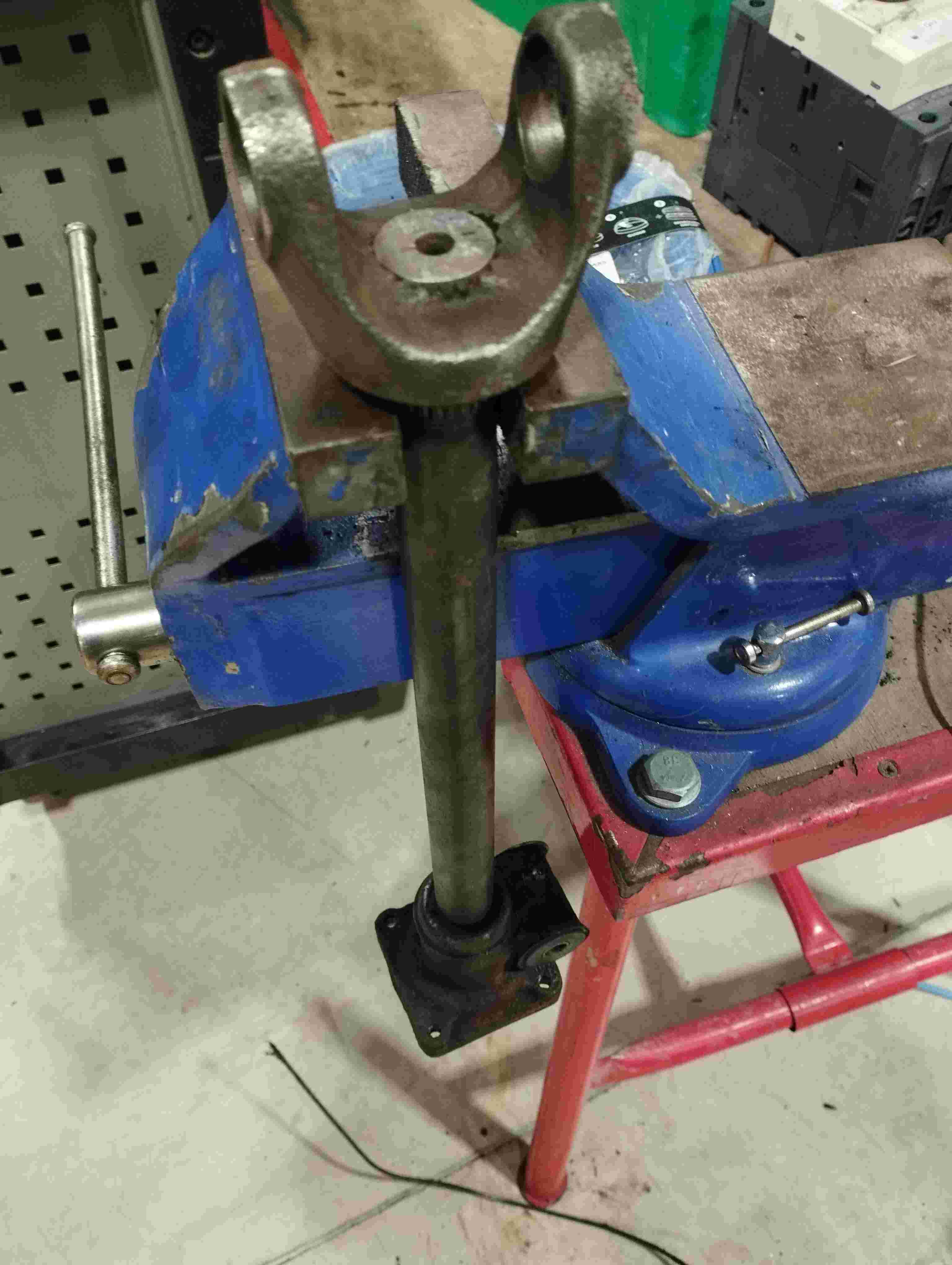

| (Le fichier "1701148175428.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Finalement j'ai acheté l'outil chez Rimmer profitant d'une remise. Bon il coute un bras par contre efficacité 200%. Me voila a nouveau a l'arret pour extraire la derniere piece. Faut il encore un outils ou simplement tapoter vers le bas en bridant l'axe pour faire descendre l'ensemble avec le roulement ? Voir ma photo. |
|
| Mathieu 28/11/2023 06:12 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| (Le fichier "1701148175428.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Photo |
|
| Mathieu 28/11/2023 06:12 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
 |
|
| Mathieu 28/11/2023 06:12 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
 |
|
| CL56 * 28/11/2023 07:55 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |

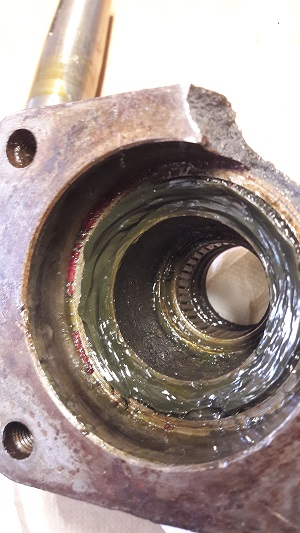

 voici le résultat d'une maladresse et pourtant c'est le résultat d'une intervention faite, par un pro, à la presse !!!! Pas de marteau ni de burin !!!!!! Procure toi, (à moins que tu sois adhérent de l'Amicale si non une raison de plus pour y adhérer) le bulletin 95, j' ai détaillé dans cet article la méthode et les moyens pour réaliser les travaux en toute sérénité et en images qui plus est. Cordialement |
|
| CL56 * 29/11/2023 07:14 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour à tous Pour info Mathieu (de sa belle Normandie) a décidé de passer un moment, à quelques encablures du Golfe du Morbihan, chez le signataire pour partager une séance de travaux pratiques relative aux interventions sur les composants du train arrière de nos Spit.(travaux décrits en partie dans les articles parus dans les bulletins de l'Amicale) Autrement dit: atelier de Mécanique appliquée d'un adhérent à un "futur adhérent " Cordialement |
|
| Jacques 14/04/2024 20:49 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour J'ai une spitfire MK IV et j'ai besoin de changer les roulements de roue arrière. J'ai besoin d'un extracteur de moyeu. Je pense que celui de la 1500 va pour la MK IV aussi. Dans ce cas, me loueriez vous ou vendriez vous votre outil si vous n'en avez plus l'usage? Merci pour votre réponse |
|
| CL56 * 15/04/2024 11:28 |
re : Spitifre 1500 - Refection transm. arriere GUJ115 |
| Bonjour Jacques Il me semble que tu fais partie de l'Amicale connais-tu ton représentant régional? Je pense qu'i la la liste des adhérents proches de chez toi qui potentiellement auraient cet outil? De quelle région es-tu ? perso j'en ai un mais je me limite à la Bretagne Cdlt |
|
