| (Le fichier "IMG_6265.jpeg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour, On m’a confié un compte tour électronique Smiths de 1500 qui ne fonctionne plus. Je ne suis pas électronicien mais j’ai trouvé un fil dessoudé (soudure froide), le problème c’est que je n’arrive pas à identifier l’endroit du circuit imprimé où le raccorder . Si quelqu’un a un compte tour de ce modèle ouvert et qu’il peut me renseigner ou m’adresser une photo… Il s’agit du fil jaune sur la photo. Merci Bon dimanche, cordialement |
|
| Najak 21/04/2024 14:46 |
re : Compte tour électronique |
| Rhââ photo trop lourde Je la traite pour la renvoyer… |
|
| Najak 21/04/2024 16:00 |
re : Compte tour électronique |
 Il s'agit du fil jaune qui est connecté à l'autre extrémité sur la borne reliée au "-" de la bobine. Vu sa longueur et la forme qu'il avait lorsque j'ai ouvert le boitier, je pense qu'il se soude quelque part sur l'extrémité du petit circuit imprimé. Pas de trace visible car de toute évidence c'était une soudure froide qui n'a pas laissé d'indice sur le circuit. merci pour votre aide. Cdlt |
|
| Gilles 35 * 21/04/2024 19:18 |
re : Compte tour électronique |
| Bonjour Si tu pouvais faire une photo du circuit, vue coté composants, cela pourrai aider à confirmer le branchement. |
|
| Najak 21/04/2024 20:33 |
re : Compte tour électronique |
| Bonsoir Gilles, Merci pour ton intervention. Je fais un reportage photos demain. Bonne soirée Cdlt |
|
| dyngo 21/04/2024 22:55 |
re : Compte tour électronique |
 |
|
| Najak 22/04/2024 08:57 |
re : Compte tour électronique |
| Bonjour Caï et grand merci pour ta photo bien claire. Bonne journée Cordialement |
|
| Gilles 35 * 22/04/2024 09:44 |
re : Compte tour électronique |
| Je pense que tu as ta réponse! | |
| Najak 22/04/2024 11:50 |
re : Compte tour électronique |
| Bjr Gilles Oui la photo de Dyngo devrait pouvoir m’aider. Merci quand même et bonne journée Cdlt |
|
| Gilles 35 * 22/04/2024 12:23 |
re : Compte tour électronique |
| Message supprimé | |
| Najak 22/04/2024 20:20 |
re : Compte tour électronique |
| Bonsoir, Avec la photo reçue de Dyngo, ça n’a pas été possible de ressouder le fil baladeur car le support métallique du circuit imprimé est disparu ! Donc je pense que c’est foutu :o(( Quelqu’un aurait ce compte tours opérationnel à vendre à un prix raisonnable ? Bonne soirée. Cdlt |
|
| Qui 22/04/2024 21:49 |
re : Compte tour électronique |
| il y a forcement un bout de piste de circuit imprimé pour rattraper, ce sont des trous métallisés apparemment, donc voir derrière pour souder | |
| Gilles 35 * 22/04/2024 21:51 |
re : Compte tour électronique |
| Bonsoir, Ce n'est certainement pas désespéré. Sur un circuit aussi simple, il y a surement un endroit pour refaire la soudure. Ce n'est pas parce que la piste cuivrée est manquante qu'on ne peut rien faire. Refait une photo en gros plan du circuit. Gilles 35 |
|
| Najak 22/04/2024 22:05 |
re : Compte tour électronique |
| Bonsoir, Avec la photo reçue de Dyngo, ça n’a pas été possible de ressouder le fil baladeur car le support métallique du circuit imprimé est disparu ! Donc je pense que c’est foutu :o(( Quelqu’un aurait ce compte tours opérationnel à vendre à un prix raisonnable ? Bonne soirée. Cdlt |
|
| dyngo 22/04/2024 22:18 |
re : Compte tour électronique |
| Répondu. Dans le spam quant il n'arrive rien |
|
| Najak 23/04/2024 18:30 |
re : Compte tour électronique |

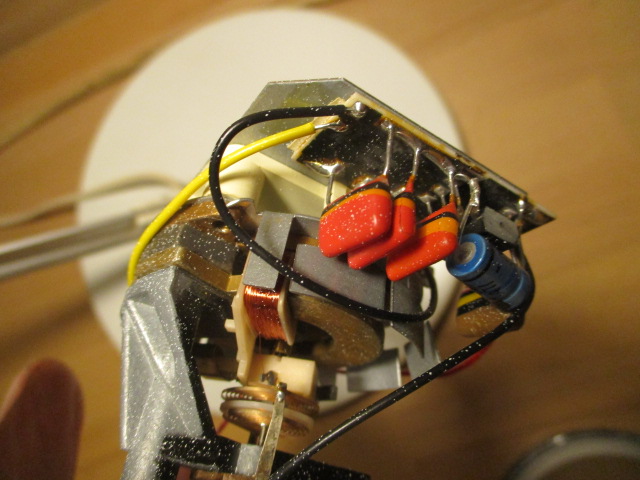

| Bonsoir Gilles et Qui Avec la meilleure volonté et différentes loupes je n’ai pas retrouvé de trace d’une piste cuivrée. Sur la première photo que j’ai envoyée, on voit une espèce de barre noire que j’ai gratouillée (et c’est vachement dur, comme un revêtement vitrifié) pour espérer trouver une surface cuivrée…mais que dalle. En désespoir de cause, j’ai ressoudé mon fil jaune à l’extrémité de cette bande noire au pied du composant rouge mais ça ne donne rien. Sur la photo de Dyngo on voit bien que ce fil jaune est bien soudé à l’extrémité de cette bizarre bande noire (qui est peut-être elle même un composant électronique ?). Dyngo m’a proposé un compte tours à un prix correct. Après, je suis ouvert à toute autre proposition de tentative de dépannage. Bonne soirée. Cordialement |
|
| jpc 8430 23/04/2024 19:54 |
re : Compte tour électronique |
| @ Najak En regardant la photo de Dingo , on voit ( je vois ! ) que le fil jaune est a priori soudé sur la même position que le fil noir !! Regarde si c est pas possible de souder le fil jaune sur le fil noir, en faisant une petite entaille sur le fil !! Cdlt j p c |
|
| Najak 23/04/2024 21:04 |
re : Compte tour électronique |
| Bsr Jpc, Je vais vérifier demain mais je crois bien que le fil noir est sur une borne bien distincte. À vérifier… Merci et bonne soirée Cdlt |
|
| dyngo 23/04/2024 21:17 |
re : Compte tour électronique |
| Deux bornes distincte. Difficile a voir parce'que c'est noir .. Pour le reste, je ne connais rien d'électronique .. |
|
| Gilles 35 * 24/04/2024 09:16 |
re : Compte tour électronique |
| Bonjour Normalement, le fil jaune arrive sur une mise en forme du signal en provenance de la bobine. C'est généralement résistances + diode ou diode zener . Le circuit ne doit pas être trop difficile à reconstituer. |
|
| jpc 8430 24/04/2024 09:47 |
re : Compte tour électronique |
| @ Najak Reste une solution !! C est d aller chez un dépanneur de radio électricité, qui devrait te donner un avis de professionnelle ! Cdlt j p c |
|
| Najak 24/04/2024 11:39 |
re : Compte tour électronique |
| Bjr Jpc, Ce qui me laisse perplexe c’est que des zones noires d’apparence « vitrifiées » il y en a plusieurs sur le circuit imprimé, ce qui me laisse penser qu’il s’agirait d’un composant genre chiips faisant office de résistance ?!! Mais est-ce que c’était déjà existant ou utilisé à cette période, d’autant que les autres composants sont plutôt « rustiques » ! Bonne journée Cdlt |
|
| jpc 8430 24/04/2024 11:57 |
re : Compte tour électronique |
| @ Najak Donc aller demander l avis d un dépanneur ( Radio, Télé ). Je pense que ça te ferait gagner du temps cdlt j p c |
|
| Najak 24/04/2024 21:35 |
re : Compte tour électronique |
| Bsr, J’ai un ancien collègue ,en retraite comme moi, qui devrait être intéressé par ça. Je vais voir avec lui Bonne soirée Cdlt |
|
