Faisceaux optiques AV GT6 mk2 |
|---|---|

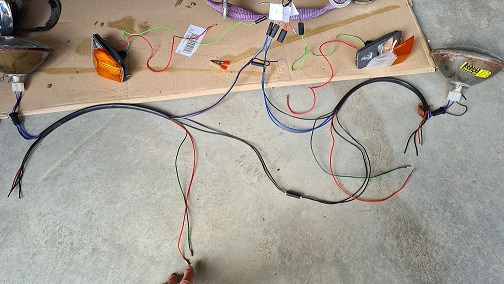

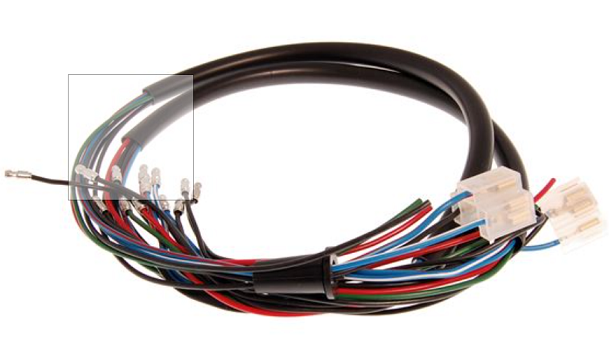

| Bonjour, Je souhaite effectuer un branchement à blanc des optiques, clignotants av, feux de positions etc... J'avais commandé ces kit faisceaux chez Rimmers il y a plusieurs mois: ref RL1570. A quoi correspondent les fils vert foncés svp ? car ils n'apparaissement pas sur le schéma de cabalge... |
|
| Geo42 19/09/2023 11:51 |
re : Faisceaux optiques AV GT6 mk2 |
 |
|
| Geo42 19/09/2023 14:53 |
re : Faisceaux optiques AV GT6 mk2 |
| Quesitons sur les 3 fusibles qui protegent les " circuits" / puissance "nominales": - celui du haut: 35A -celui du milieu: 35A - celui du bas : 35A c'est bien cela ? |
|
| tommybolin 19/09/2023 18:19 |
re : Faisceaux optiques AV GT6 mk2 |
| Bonsoir Geo, Oui pour les fusibles. Concernant ton cablage: si tu es parvenu à tout brancher correctement, possible que ce soit en supplément pour les GT6+ ?(feux de gabarit USA) ;) |
|
| Geo42 19/09/2023 18:25 |
re : Faisceaux optiques AV GT6 mk2 |
| Bonsoir Tommy Réussi à tout câbler correctement pour l éclairage avant. Y a que mon Warning de danger qui ne veut rien savoir, quand je l actionne il coupe le clignotant g ou d selon et il ne se passe rien… J ai déjà changer la centrale clignotante en remettant l ancienne mais idem , j ai testé en changeant aussi la petite centrale cote passage mais rien n y fait non plus. Ok pour les fusibles. |
|
| tommybolin 19/09/2023 18:39 |
re : Faisceaux optiques AV GT6 mk2 |
| La centrale warning c'est la plus grosse des 2 en principe. | |
| Geo42 19/09/2023 18:48 |
re : Faisceaux optiques AV GT6 mk2 |
| Oui tout à fait, j'avais l'ancienne, une autre neuve que j'avais récupérée plus celle qui est montée (neuve) : aucune des 3 n'a d'action. ( numéro 33 sur la bible ) celle ci est vers le tablier compartiment moteur. ..et la petite "unité flasher" ( 28 sur la bible), remis l'ancienn pour essai, une autre neuve d'avance : toujours rien. Alors l'unité 28 elle, elle clignote "normalement" G ou D, mais des que j'actionne le bouton warning, il n'y a plus rien... le silence.... :-) Peut-être mon bouton WARNING est en défaut, mais ca je n'en ai pas d'autre. D'ailleurs le warning ne doit il pas fonctionner sans que le contacteur à clé ne soit "enclenché" ? Il y a tellement longtemps que je ne l'ai pas conduite que j'oublie son mode d'emploi :-( |
|
| tommybolin 19/09/2023 19:22 |
re : Faisceaux optiques AV GT6 mk2 |
 Tu peux aussi ouvrir le capot de la centrale et appliquer du nettoyant contact sur les composants car le truc ne sert quasi jamais et est souvent oxydé . Oui fonctionne sans contact. :) Si ton faisceau neuf est en fait + récent (GT6MK3), le branchement pourrait varier un peu par rapport au manuel. (ex branchement sur Spit MK4 joint) |
|
| Geo42 19/09/2023 20:55 |
re : Faisceaux optiques AV GT6 mk2 |
| Merci Tommy, Je m'occupe de ca demain matin et vous tiens au jus :-) |
|
| Geo42 20/09/2023 08:20 |
re : Faisceaux optiques AV GT6 mk2 |
| Bonjour, Peux t on contrôler le "bouton WARNING", je veux dire l'ouvrir etc...? |
|
| jean-Christophe 20/09/2023 09:13 |
re : Faisceaux optiques AV GT6 mk2 |
| Le fil vert "plein", c'est toujours un + après contact fusiblé. Dans la boîte à fusible, son alimentation se fait toujours avec un fil blanc "plein". Un bouton warning, ça dépend : si c'est le simple basculeur, d'un côté il va laisser passer le courant vers la centrale clignotante normale, permettant à tes clignotants de fonctionner (uniquement en + "après contact"), de l'autre il va permettre aux warnings de fonctionner, en + permanent. Donc, il doit être passant sur 2 bornes opposées suivant sa position de basculement. Oui, il peut être désassemblé, pour nettoyer ses contacts. Si c'est un bouton rond à tirer, c'est un peu plus compliqué, car il alimente aussi sa lampe témoin, mais à le regarder, tu comprendras vite comment il fonctionne, puisque là les contacts sont apparents. |
|
| Geo42 20/09/2023 10:14 |
re : Faisceaux optiques AV GT6 mk2 |

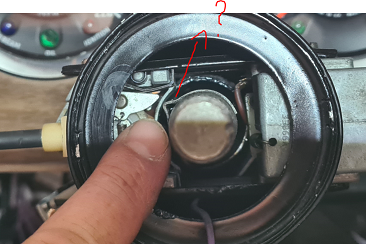

| Sauriez vous me dire si la bague en métal avec la protubérance indiquée en rouge est bien postionnée svp ? j'ai un doute et je trouve que ca frotte avec les linguets du commodo de cligno.. |
|
| Geo42 20/09/2023 10:17 |
re : Faisceaux optiques AV GT6 mk2 |
| vue 1 | |
| Geo42 20/09/2023 10:18 |
re : Faisceaux optiques AV GT6 mk2 |
| vue 2. | |
| tommybolin 20/09/2023 12:19 |
re : Faisceaux optiques AV GT6 mk2 |

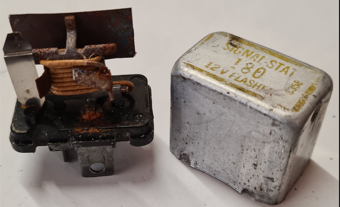

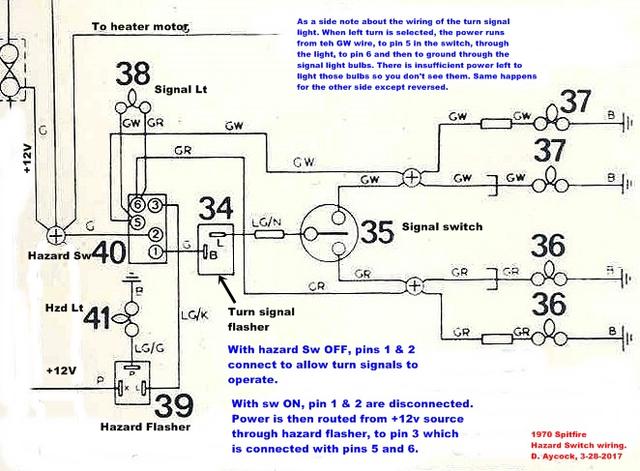

| Bonjour Geo, Normal que la bague touche car c'est le rappel automatique des clignotants ;) Roues droites/volant centré le doigt de la bague doit être orienté à 9H au centre des linguets du commodo. La centrale parait bien oxydée.. :( Avant d'ouvrir le bouton warning, tu peux tester la continuité (ohmmètre) des contacts n° 1&2 en position "off" et 3&5&6 en position warning. ;) |
|
| Geo42 20/09/2023 13:01 |
re : Faisceaux optiques AV GT6 mk2 |
| Hello Tommy, Ok pour la bague, il me semblait mais j avais une doute. Bon ben trop tard, j en ai fait une…j ai ouvert le bouton ( car je me suis souvenu que je l avais ouvert il y a lgtps’pour nettoyage des contacts ) donc je me suis dis que j avais mal remonté les languettes en cuivre et ou les plots plastiques avec les ressorts. J ai fais plusieurs essais..dans différentes positions ( pour les languettes je précise :-) ) et du coup ce qui devait arriver arriva…j ai fais sauter un plot avec le ressort… 2 h de recherche et nettoyage du garage au sol… rien… je suis vert… Du coup il faut que je retrouve un autre bouton warning alors si l’un de vous a cet objet à me vendre…ou me dire sur quel site je peux en commander un Rapidement Sans bouton pas possible de diagnostiquer la suite. J ai même trouvé un nouveau problème : l’overdrive enfin le solénoïde qui claquait très bien à la mise en marche du commodo ne claque plus …serait parce que j ai ôté l’anneau du klaxon? Bref matinée pas rentable du tout… |
|
| tommybolin 20/09/2023 13:20 |
re : Faisceaux optiques AV GT6 mk2 |
| Ah il y a des jours comme ça.. :) sur ebay il y a ce qui semble être un original Lucas (boîte orange): https://www.ebay.fr/itm/125868768798?mkevt=1&mkcid=1&mkrid=709-53476-19255-0&campid=5338624522&toolid=20006&customid=500ff394452ceb5d3350c3cb676410cc |
|
| tommybolin 20/09/2023 13:24 |
re : Faisceaux optiques AV GT6 mk2 |
| Pour le solénoïde, tu as mis le contact et passé la 3è ou 4è ? | |
| Geo42 20/09/2023 13:42 |
re : Faisceaux optiques AV GT6 mk2 |
| ah ben je recherchais également : Merci Tommy. Je viens de régler el pb de l'overdrive, j'avais du "déconnecter" un fil par mégarde quand je faisais la sieste sous le TDB :-) |
|
| Geo42 20/09/2023 13:42 |
re : Faisceaux optiques AV GT6 mk2 |
| j 'avais ce produit mais je connais la qualité : https://www.betaset.fr/accessoire/11874-bouton-warning-lucas-triumph-tr6-spitfire.html | |
| Geo42 20/09/2023 13:45 |
re : Faisceaux optiques AV GT6 mk2 |
| (Le fichier "warning 2.png" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Pas le meme au niveau du dos...? |
|
| Geo42 20/09/2023 13:49 |
re : Faisceaux optiques AV GT6 mk2 |

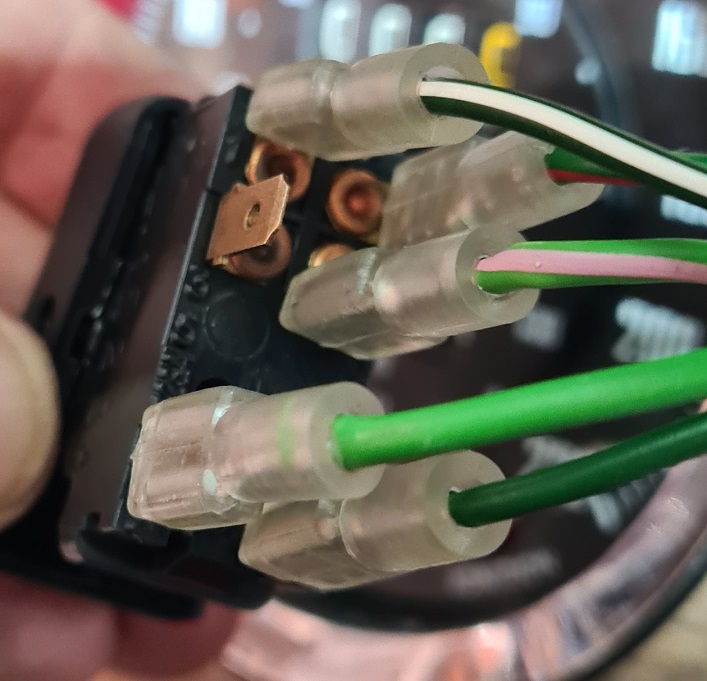

| voici le dos de mon bouton. | |
| Geo42 20/09/2023 13:51 |
re : Faisceaux optiques AV GT6 mk2 |

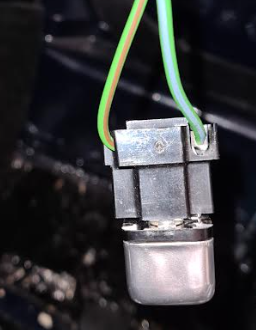

| flasher unit habitacle avec faisceau neuf | |
| Geo42 20/09/2023 13:52 |
re : Faisceaux optiques AV GT6 mk2 |

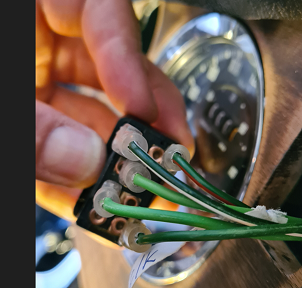

| dos de mon bouton warning | |
| Geo42 20/09/2023 15:42 |
re : Faisceaux optiques AV GT6 mk2 |
| bon j'ai commandé le bouton sur EBAY...livraison 03/10. | |
| tommybolin 20/09/2023 15:55 |
re : Faisceaux optiques AV GT6 mk2 |
| Ok, Oui le bouton Betaset ne se monte pas directement; l'entourage implique d'élargir la découpe au tableau, et en déclipsant l'entourage pas certain que ça se monte sur ton support d'origine?? Et puis c'est du Lucachinoa... no comment ;)) |
|
| Geo42 20/09/2023 16:38 |
re : Faisceaux optiques AV GT6 mk2 |
| Nous sommes d'accord la dessus. Je prépare pour redémarrer le moteur du coup... Pour toi , c'est ok les fils pour le flasher unit ? |
|
| tommybolin 20/09/2023 17:40 |
re : Faisceaux optiques AV GT6 mk2 |
| Si le vert clair/marron est connecté à la borne L de la centrale c'est bon. Le vert clair/gris étant l'alim + :) |
|
| Geo42 20/09/2023 21:20 |
re : Faisceaux optiques AV GT6 mk2 |
| Le vert clair marron est connect en L sur la flasher unit (sur la photo du 20/09/23 13h51 ) Ce doit être idem sur la centrale warning compartiment moteur ? car je crois que ce n'est pas le cas.. Ps: moteur redémarré = pression huile moteur chaud 5 bars, voyant vert oil s'éteint dans les 2 secondes après démarrage. A priori, une seule légère fuite d'huile à l'embase de la jauge à huile sur le bloc. Montée en témpérature régulière et correcte. Il faudra que je rerègle les carbus Je t'enverrais photos et vidéos par email |
|
| Geo42 21/09/2023 09:34 |
re : Faisceaux optiques AV GT6 mk2 |

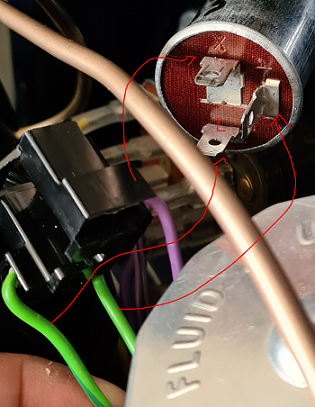

| Voici la photo de la central WARNING avec les fils identifiés. Faisceau sans aucune modif de ma part. |
|
| tommybolin 21/09/2023 15:41 |
re : Faisceaux optiques AV GT6 mk2 |
| Bonjour Geo, Visiblement les 2 fils verts de ta centrale warning sont inversés. Le vert clair/vert va sur la borne P et le vert clair/rose sur la borne L . Cool le 2.5L s'est réveillé tranquillement; les vocalises du 6 ça motive! ;)) Avant reprise de tes réglages carbus, à mon avis tu devrais faire un contrôle de l'avance centrifuge (sans dépression opérante, mais de mémoire il me semble que pour l'instant elle n'est pas activée/ou est réglée sur 0 sur ton allumeur) Tout ça afin de voir si la valeur strobo lue à un régime donné reflète bien celle de(s) la/des courbe(s) programmée(s). Les instructions concernant le calage initial du 123 sont pour le moins floues & confuses.. Elles diffèrent aussi selon la variante d'allumeur utilisée et étant donné que le module enregistre la courbe à partir de 500trs moteur, ce serait bien de s'assurer que le calage initial au point d'avance statique (et non au PMH) a bien été pris en compte.. ou pas :) Je dois toujours avoir les courbes TR6/Berline 2,5L qque part dans un dossier web.. mais où.. ;D |
|
| Geo42 21/09/2023 16:27 |
re : Faisceaux optiques AV GT6 mk2 |
| ah ...inversés...bon eh bien je vais inversé cela rapidement et nous verrons à répcetion du bouton warning :-(. C'est quand même con çà ! toute cette histoire pour une inversion de 2 fils sur un faisceau neuf... / Démarrage moteur : photos et vidéos lues ? (En effet cela motive c'était le but, car parfois...je désespère / mon avancée). Ok je ne touche pas au carbu (je vais essayer de préparer le capot en attendant, et cela me fera de la place surtout !!!) Il faut donc que je trouve une lampe strobo. Tu me recommandes un produit en particulier ? |
|
| Marco0307 21/09/2023 16:46 |
re : Faisceaux optiques AV GT6 mk2 |
| Salut Geo, Si tu ne fais pas fil dédié avec photos et vidéos de ton moteur tournant (et si ce n'est pas indiscret), je suis preneur en MP, pour le simple plaisir des yeux et oreilles :-) @+ Marco |
|
| Geo42 21/09/2023 16:49 |
re : Faisceaux optiques AV GT6 mk2 |
| je repense à un truc / allumeur 123. Lors du 1ere enregistrement des valeurs à effectuer sur l'ordi, nous n'avions pas utilisés de lampe strobo. Où peut être que je ne comprends pas / avance / car justement pas de dépression... Rebrancher l'allumeur au PC nous aiderait tu crois ? |
|
| tommybolin 21/09/2023 17:21 |
re : Faisceaux optiques AV GT6 mk2 |
| Tu peux tester ton warning sans le bouton: En reliant les 2 fiches vertes arrivant au bouton ensemble, les clignos doivent être opérationnels. En reliant les 3 fils restants ensemble (vert/blanc, vert/rouge & vert/rose), le warning & son témoin doivent fonctionner.. ;) Merci pour les photos & vidéos, Non j'ai pas encore regardé.. mais je vais! ;)) Pour la lampe: Gunson faisait une lampe toute simple (sans déphasage) pas mal du tout: Timestrobe |
|
| Geo42 21/09/2023 17:54 |
re : Faisceaux optiques AV GT6 mk2 |
| Salut Marco, Envoie moi ton email en MP et je te communique la petite vidéo/photos. Si tu as instagram tu peux aussi voir par ce biais :-) Après, j'aimerai partagé la vidéo ici, mais je ne sais pas comment faire...si l'un de vous à une technique :-) |
|
| Marco0307 21/09/2023 21:29 |
re : Faisceaux optiques AV GT6 mk2 |
| Impossible de t'envoyer un MP : il n'est pas possible de cliquer sur ton pseudo. Je ne sais pas pourquoi. :-( | |
| Geo42 22/09/2023 07:18 |
re : Faisceaux optiques AV GT6 mk2 |
| ah...et voici:catoiregeoffrey@gmail.com | |
| Geo42 22/09/2023 15:46 |
re : Faisceaux optiques AV GT6 mk2 |

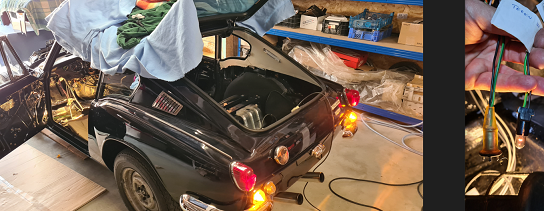

| Saint Tommy a parlé :-) les fils étaient bien inversés sur le faisceau neuf !!! Bon j'ai perdu un bouton warning dans la bataille, mais j'ai aussi compris que même " du neuf, il faut se méfier et contrôler" CQFD Photos du contrôle joint. |
|
| tommybolin 22/09/2023 16:20 |
re : Faisceaux optiques AV GT6 mk2 |
| Cool! ;) | |
| Geo42 * 30/09/2023 12:34 |
re : Faisceaux optiques AV GT6 mk2 |

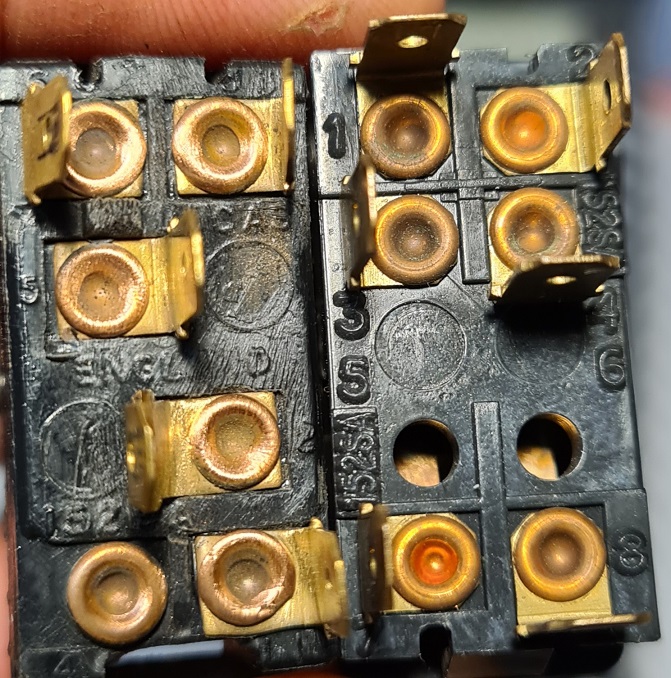

 Mon bouton warnig réceptionné est légèrement différent au dos avec une patte de +. Les numéros de l'ancien n'ont pas l'air de trop correspondre au nouveau bouton. La réf exacte indiquée sur le nouveau bouton est :152sa / 39665b |
|
| Geo42 * 30/09/2023 12:35 |
re : Faisceaux optiques AV GT6 mk2 |
| En tentant de brancher celui ci selon schéma électrique du manuel : rien. | |
| tommybolin 30/09/2023 12:50 |
re : Faisceaux optiques AV GT6 mk2 |
| Re! C'est pas un souci si les plots ne correspondent pas avec l'ancien. Donc c'est celui de droite. Essaie les 2 fils verts sur les fiches 7 & 8 en bas et regarde si tu as les clignos :) |
|
| Geo42 * 30/09/2023 12:58 |
re : Faisceaux optiques AV GT6 mk2 |
| Oui celui de droite. Rien si je branche en 7 et 8 :-(. J'ai déjà fais pas de combinaisons... Ai je pu endommagé le module de clignotant 28 sur le manuel ? |
|
| tommybolin 30/09/2023 13:22 |
re : Faisceaux optiques AV GT6 mk2 |
| Avec le contact mis? Je ne pense pas que le module soit cramé Selon la position du bouton vérifie la continuité entre les fiches au testeur En position off, tu devrais avoir une continuité sur au moins 2 fiches |
|
| Geo42 * 30/09/2023 14:46 |
re : Faisceaux optiques AV GT6 mk2 |
| Aucune continuité en mode bouton OFF Continuité entre 1-3-4. Je vais pulvériser un coup de nettoyant contact... |
|
| Geo42 * 30/09/2023 16:35 |
re : Faisceaux optiques AV GT6 mk2 |
 Le warning fonctionne bien, même contacteur à clé en OFF. Et les clignotants aussi après avoir mis le contacteur en ON. |
|
| tommybolin 30/09/2023 16:40 |
re : Faisceaux optiques AV GT6 mk2 |
| Cool, ça fait toujours ça quand c'est neuf..et pas chinois ;D | |
| Geo42 * 30/09/2023 16:41 |
re : Faisceaux optiques AV GT6 mk2 |

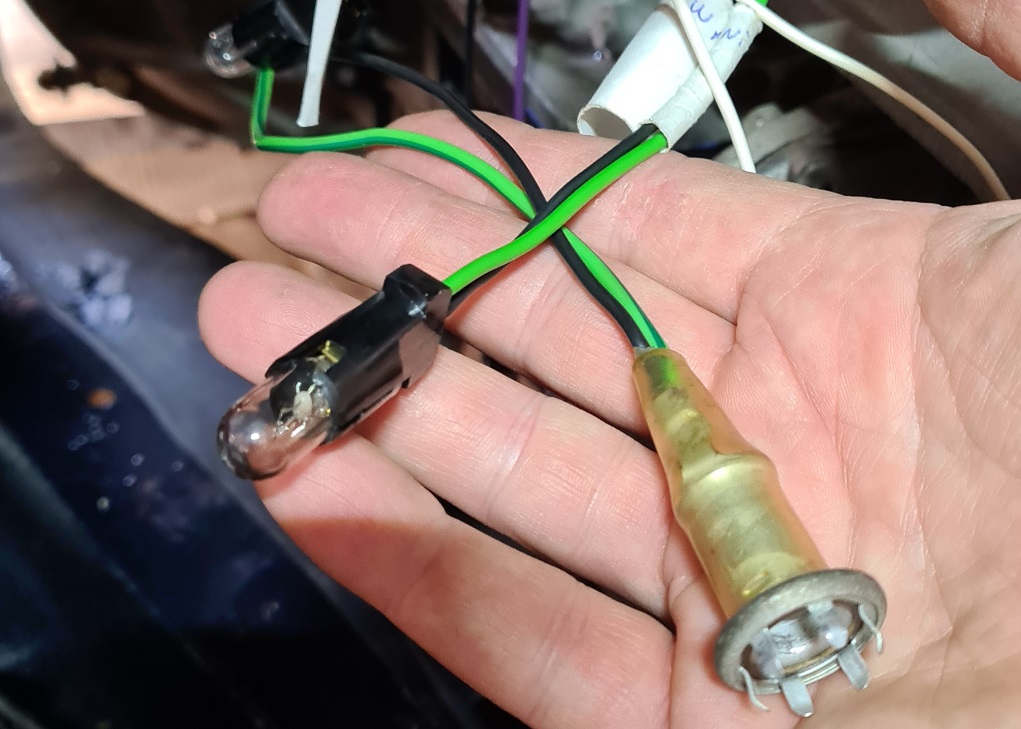

| Question / porte ampoule du warning rouge svp: Sur le faisceau neuf ( sur la photo à gauche ), le porte ampoule est différent du porte ampoule ancien à droite. Le voyant rouge sur le TDB central accepte le porte ampoule conique en Alu mais évidemment pas celui du nouveau faisceau. Je vais remplacer pour avoir l'ancien porte ampoule pour conformité/adéquation. Seulement, je n'ai pas/plus une seule ampoule qui va dans ce porte ampoule, quel est le modèle en question déjà ? baillonnette, vissée ..etc |
|
| Geo42 * 30/09/2023 16:42 |
re : Faisceaux optiques AV GT6 mk2 |
 |
|
| tommybolin 30/09/2023 17:01 |
re : Faisceaux optiques AV GT6 mk2 |
| Vissé, 2,2 W Tu retrouves la même sur les éclairages compteurs |
|
| Geo42 * 30/09/2023 18:21 |
re : Faisceaux optiques AV GT6 mk2 |
| et mince j'en ai plus..Merci Tommy | |
