| spitmania 13/04/2008 14:01 |
cherche ref & marchand d'aiguilles pour montage KN |
|---|---|
| Tout est dans le titre, je cherche des aiguilles pour monter des K&N sur ma spit 1500. Je ne connais pas les refs ni l'endroit ou les trouver. PS, la Carburation est déjà refaite à neuf et j'ai une ligne complète inox avec un collecteur 4.2.1 Merci. |
|
| roland p 13/04/2008 17:01 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| j'ai vu chez MOSS ; pour carbus hs4 "cud 1014" ( pour 1500 ) en standard c'est ABT et pour filter and exhaust c'est AAQ a 9.65 £ | |
| spitmania 14/04/2008 14:57 |
re : cherche ref & marchand d'aiguilles pour monta |
| merci ! | |
| Bruce 14/04/2008 15:10 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Salut à tous, Voici les éléments que j'ai trouvé sur le catalogue accessoire de moss europe. D'aprés ce que je peux lire il n'y a pas de correspondance pour les 1500 avec un KN. Model........ Needles for: standard.....Needles for:filter and exhaust.....Needles for:plus head and cam..... Needles for:Fully modified 1147 HS2 Fixed AUD1478 (AN) . . . . . . . .£7.80 AUD1526 (BO) . . . . . . . . .£9.65 AUD1242 (H6) . . . . . . . .£8.35 1300 HS2 Fixed AUD1526 (BO) . . . . . . . .£9.65 AUD1242 (H6) . . . . . . . . .£8.35 1300 HS2 Biased CUD1012 (AAN) . . . . . .£8.65 CUD1018 (AAU) . . . . . . .£8.65 CUD1041 (ABT) . . . . . .£8.65 CUD1046 (ABY) . . . . . . . .£8.65 1500 HS4 Biased CUD1041 (ABT) . . . . . . .£8.65 Late cars use NZX4013 (ADN) . . . . . . .£9.45 CUD1014 (AAQ) . . . . . . .£8.65 CUD1011 (AAM) . . . . .£8.65 CUD1010 (AAL) . . . . . . . .£8.65 |
|
| Bruce 14/04/2008 15:11 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Désolé pour le mise en page... Bruce |
|
| spitmania 14/04/2008 15:15 |
re : cherche ref & marchand d'aiguilles pour monta |
| aïe, cela n'arrange pas mes affaires ... Il n'y aurait pas un amicaliste roulant en 1500 et monté K&N qui pourrait confirmer les refs ? Thanks ... Vraoum . |
|
| Bruce 14/04/2008 16:11 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Salut Spitmania, Ben si moi, mais je suis comme toi je n'arrive pas trouver la bonne info. Je vais essayer de trouver le bouquin qui traite de la préparation des SU, si je trouve plus d'infoje te tiens au jus, mais je sens bien que je vais avoir un jolie collection de jeu d'aiguille. Bruce |
|
| roland p 14/04/2008 17:15 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| dans google quand on tape CUD1014 on trouve plein de choses comme " The Carb Setup On the 1500-" et comme le bloc moteur des midgets 1500 et spits 1500 sont identiques a peu de choses près ça donne des aiguilles AAQ . | |
| Gilles80 14/04/2008 23:13 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Avec WinSU 2.6 je trouve les aiguilles suivantes pour ta configuration, dans l'ordre : ABS ABV AEB ACC AAT ABB ABC AAC ADE ressort de dashpot : rouge pour une configuration avec 2HS4, filtres KN, échappement course. Gilles80 |
|
| Bruce 14/04/2008 23:20 |
re : cherche ref & marchand d'aiguilles pour montage KN |

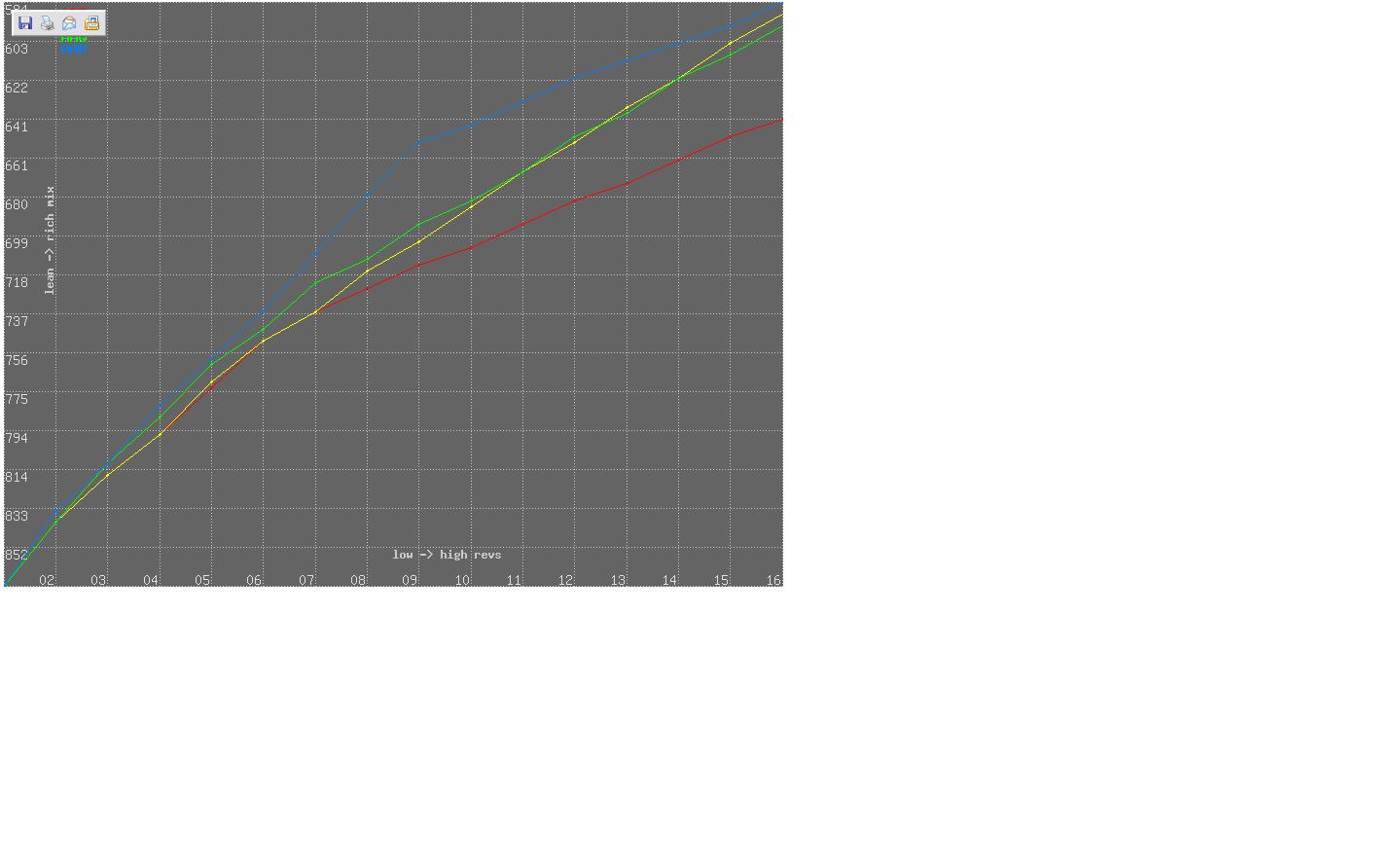

| Voila un graph qui nous permet de mieux comparer les different type d'aiguille que l'on peut monter sur les HS4: En rouge aiguille ABT:Standard En jaune aiguille AAQ:Filtre et echappement modifié En vert aiguille AAM:Haut moteur et arbre à cames retravaillé En bleu aiguille AAL: Full prépa |
|
| Bruce 14/04/2008 23:24 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| http://www.mintylamb.co.uk/suneedle/ | |
| Bruce 14/04/2008 23:26 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 |
|
| Motik 15/04/2008 08:22 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Ca marche mais c'est tellement petit que c'est illisible... | |
| Bruce 15/04/2008 10:02 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Salut motik, C'est pour cela que j'ai mis le lien, comme cela tu peut choisir l'aiguille que tu veux pour la comparer avec celle monté sur ta spit Bruce |
|
| roland p 15/04/2008 11:32 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| de toute façon ça ne doit pas changer grand chose . | |
| pipo 15/04/2008 12:32 |
re : cherche ref & marchand d'aiguilles pour monta |
| roland p a raison: ce ne sera jamais "le jour et la nuit". De plus, il faut tenir compte du type de ressort de piston et du grade de l'huile utilisé. Avant de modifier les aiguilles: il faut déja savoir règler les carbus. Ce qui est différent de "penser que l'on sait les règler". |
|
| Bruce 15/04/2008 12:45 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Je pense qu'au lieu de dire cela ne sert rien, vous devriez allé faire un tour sur les sites consacrés au reglage des SU. http://www.mintylamb.co.uk/suneedle/ petite application en ligne qui permet de visuliser l'impact de l'aiguille sur la richesse et le rendement. Connnaissant nos amis anglais, ces derniers ne se seraient pas amusé à fabriquer des aiguilles différentes juste pour le plaisir, alors qu'a coté de cela il regarde les pieces qui seront récupérable sur les voitures en production avant d'en sortir une nouvelle. Certe le chois de la bonne aiguilles n'est pas aussi facile que le changer une bougie, mais le bon fonctionnement du moteur passe par de petits changement presque imperceptible mais qui au final feront la difference. Ne pas adapter l'aiguille des carbus lorsque l'on fait des modifs revient à ne pas utiliser les angles de calages determiner qi l'on change l'arbre à came pour un modele plus pointu. En revanche, passer des SU à des Weber ne change pas réélement la donne en terme de perf, contrairement à ce que je pensais. Les commentaire que j'ai pu lire à ce sujet ont tendance à montrer que les deux catégorie se valent à condition que ces derniers soient bien reglés. J'espere que personne ne prendra cela comme une attaque de ma part, mais je pense que la quetion mérite d'etre posée et que les personnes intérressée pourront apporter petit à petit un vrai réponse. Bruce |
|
| Motik 16/04/2008 07:39 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Une question que je me pose, c'est pourquoi les références des aiguilles ont-elles changé au fur et à mesure des évolutions du HS4 ? J'ai des carbus FZX1122 (les modèles montés vers 1980 avec gicleurs waxstat et soupape dans le papillon) et les aiguilles sont des ADN. Les cloches sont aussi plus grosses que dans les modèles précédents de HS4. Est-ce la raison du changement de forme des aiguilles ? |
|
| Bruce 17/04/2008 12:57 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 Comme vous pouvez voir je lache pas le morceau sur ce sujet, apres avoir attaqué la lecture du Haynes consacré au SU, j'ai trouvé sur le site de canley classic ( http://www.canleyclassics.com/catalogue.asp?id=spitfiremkiii_su&scale=small ) une info intéressante. Il semblerai que dan sle cas d'une 1500FH early équipé d'une ligne sport et de K&N l'aiguille adaptée soit la AAR. Comme vous pouvez le voir sur le graph ci joint la courbe rouge represente l'aiguille standard et la courbe bleu l'aiguille pour la préparation. L'ecart en début de courbe n'est effectivement pas significatif cependant, l'ecart pas la suite devient impréssionnant. Je retourne à mes recherche sur le sujet. Bruce |
|
| spitmania 06/05/2008 20:00 |
re : cherche ref & marchand d'aiguilles pour monta |
| Merci pour ces infos. Je vais tenter les AAR. Rappel ma spit est une 1500 de 1976 avec tout au top avec la ligne d'échappement inox sport 4-2-1 complète. Je sais qu'il va falloir que je me remette dans les reglages après avoir trouvé la bonne référence des aiguilles mais je ne voudrais pas me lancer dedans sans avoir un retour d'expérience d'un amicaliste avec K&N sur 1500 et échap sport, Ce, sur une ref d'aiguilles. |
|
| Bruce 06/05/2008 20:09 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Salut Spitmania, Je suis face au meme probleme que toi avec la meme voiture (année et equipement), je n'ai pas encore fini de lire le haynes sur les SU. Et je dois avouer que je m'y perd la dedans. Si tu saute le pas avant moi donne nous ton ressenti sur le gain de la nouvelle aiguille. Pour ma part je vais faire un mail à holden pour avoir leur position sur le sujet. Bruce |
|
| DK93 21/11/2008 10:52 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Bonjour, Si j'ai bien compris filtre K&N et ligne complète inox 4.2.1 = aiguille CUD1014 Merci pour vos réponses @+DK93 |
|
| jpc 84 30 21/11/2008 19:22 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Bjr SPITMANIA Vas sur le site de BURLEN, je pense que tu devrais trouver ton bonheur . cdt JPC |
|
| spitmania 04/05/2009 18:01 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Il semblerait que l'AAR soit vraiment la ref à utiliser ... :) Je viens de croiser une deuxième source indiquant cette ref pour une - K & N Extractor Manifold Application - chez Rimmer Bros. K & N Extractor Manifold Application : CUD1015 METERING NEEDLE "AAR" (comme chez Canley comme indiqué par Bruce : http://www.canleyclassics.com/partfinder.asp?partnumber=AAR) Maintenant, la seule retenue à franchir le pas est qu'il va falloir rerégler mes ptits SU qui tournent au pilpilpilpoil depuis le dernier reglage (fait par le garage perrin à Clichy) |
|
| David * 05/05/2009 11:04 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| je ne savais pas qu'il fallait changer les aiguilles si on montait de filtre KN. | |
| Bruce 05/05/2009 13:59 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Dans l'absolue il faut changer l'aiguille des l'instant ou l'on modifie quoi que ce soit qui perturbe le melange. Par ailleurs il convient egalement de changer des ressort. Pour le moment j'ai jeté l'éponge, pas encore eu le temps de lire le haynes consacré à nos carbu. Mais promis, des que j'ai l'info je vous tiens au jus. Bruce |
|
| HPA68 * 01/09/2010 13:16 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| Bonjour à tous, J'ai suivi ce fil avec beaucoup d'intérêt et je suis dans le même cas de figure que beaucoup d'entre vous, j'ai monté des filtres K&N sur ma 1500 et je ne savais pas qu'il fallait changer les aiguilles. J'ai donc posé la question à MOSS qui me préconise effectivement les aiguilles CUD 1014 pour mes cabus de référence FZX 1327 (échappement d'origine) Amicalement. |
|
| roland p 01/09/2010 16:45 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| gilles 80 bonjour il y aurait 9 calibres d'aiguilles pour la m^me monte de carbus filtres ? |
|
| blisterpack 01/09/2010 17:57 |
re : cherche ref & marchand d'aiguilles pour montage KN |

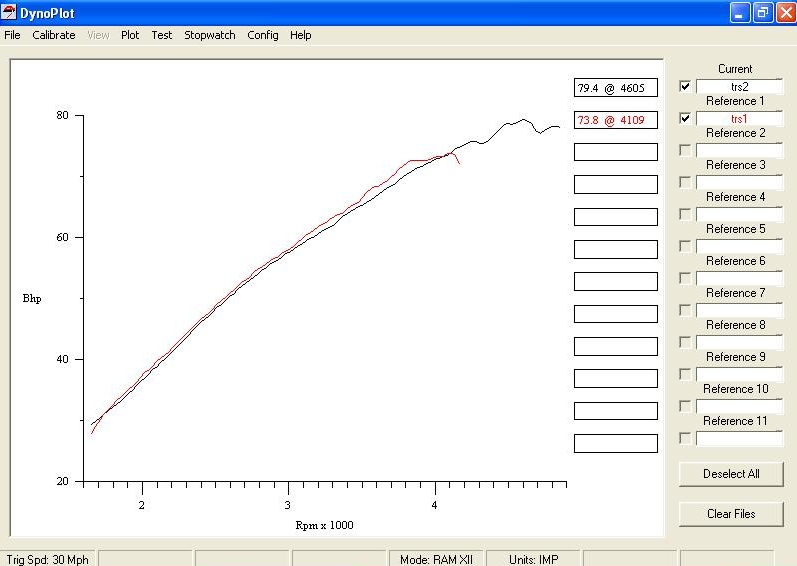

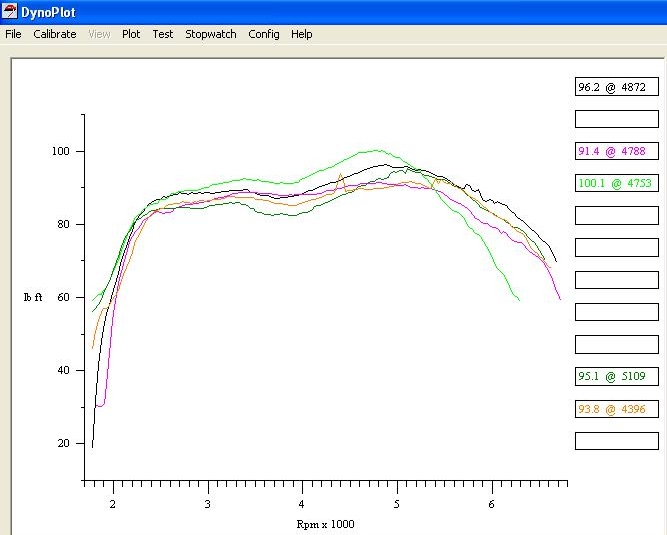

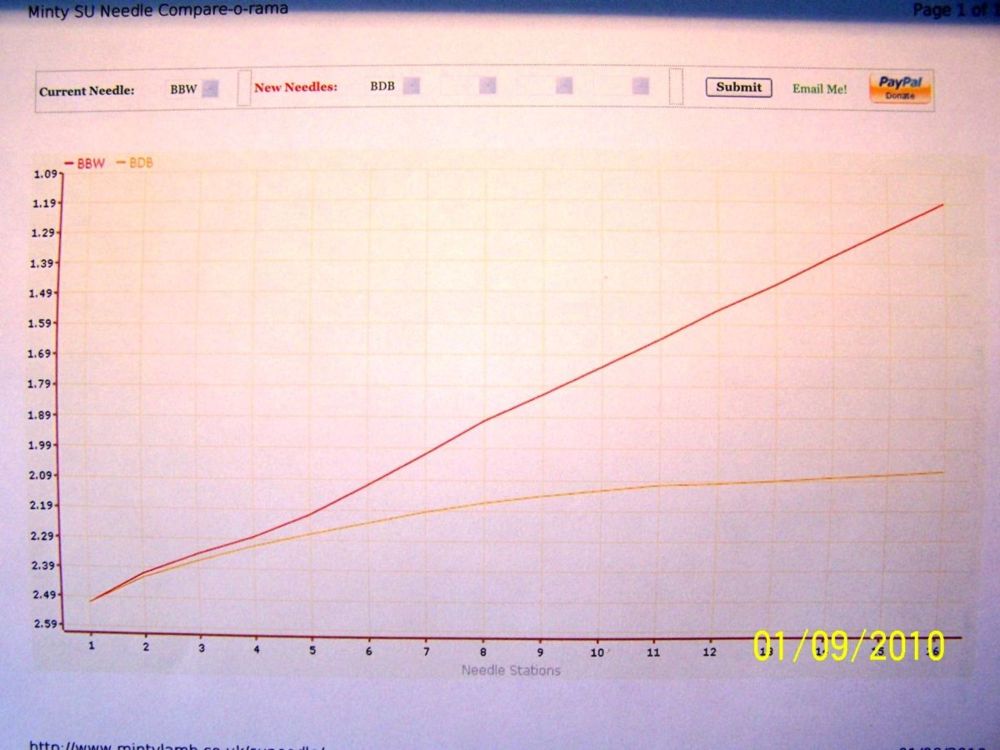

 Il ne savent strictement rien au sujet. J'en fais plein a la main avec le banc moteur et le Souriau CO/CO2. J'en ai bien d'autres equivalents et des anciens bouquains de chez SUBUTEC Oxford. Fo savoir, il y a BEAUCOUP de differents collecteurs d'echappements, et 2 modeles de SU...ah oui!. Et bien apres tout ca fo changer la courbe d'avance..... le collecteur d'admission marchent aussi tres mal.....a oui! Ceci est une courbe bien corrige....mais avec le collecteur d'echap d'origine (!) Notez VRAIMENT plus de CV que l'origine.... |
|
| roland p 01/09/2010 18:00 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 BBW pour un 2litres BDB pour un 2.5 litres |
|
| roland p 01/09/2010 18:08 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| bien malin celui qui sait la bonne aiguille sans passer au banc . |
|
| blisterpack 01/09/2010 18:29 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 J'ai fais un table d'equivalence Pauvre>Riche, qui aident beaucoup mieux. (je me suis retrouve avec un conversion cette ete qui n'avait pas de bonnes aiguilles dispo) Dans ce apres une journee de boulot, voila que j'ai fais.. tjrs entre 3.5-4.5% 2000>7000T Guide 1-10 Pauvre>Riche 1 ABA (pauvre ? Origine) 2 ACB 3 AAJ 4 AAF 5 ADU 6 ADB 7 ADL 8 ADK 9 AAA 10 AAM (tres tres riche) alors maintenant ca suffit..... |
|
| roland p 01/09/2010 18:40 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 j'avais commandé des BDQ preconisées par moss pour des KN je ne les ai pas reçues ( non dispo ) je continue donc a rouler avec des BBW et là je "pete le feu" a tous les regimes et ralenti parfait .mais peut etre que je fais 25 litres aux cent j'ai pas verifié et l'etat des bougies est normal , voilà pour moi , pour les spit je ne sais pas . |
|
| Alain68 04/10/2010 10:11 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| bonjour Roland que démontes tu exactement pour sortir les aiguilles je ne sais pas ce que j'ai , j'avais acheté un ensemble pipe carbus HS6 avec KN merci d'avance Alain | |
| roland p 04/10/2010 15:58 |
re : cherche ref & marchand d'aiguilles pour montage KN |

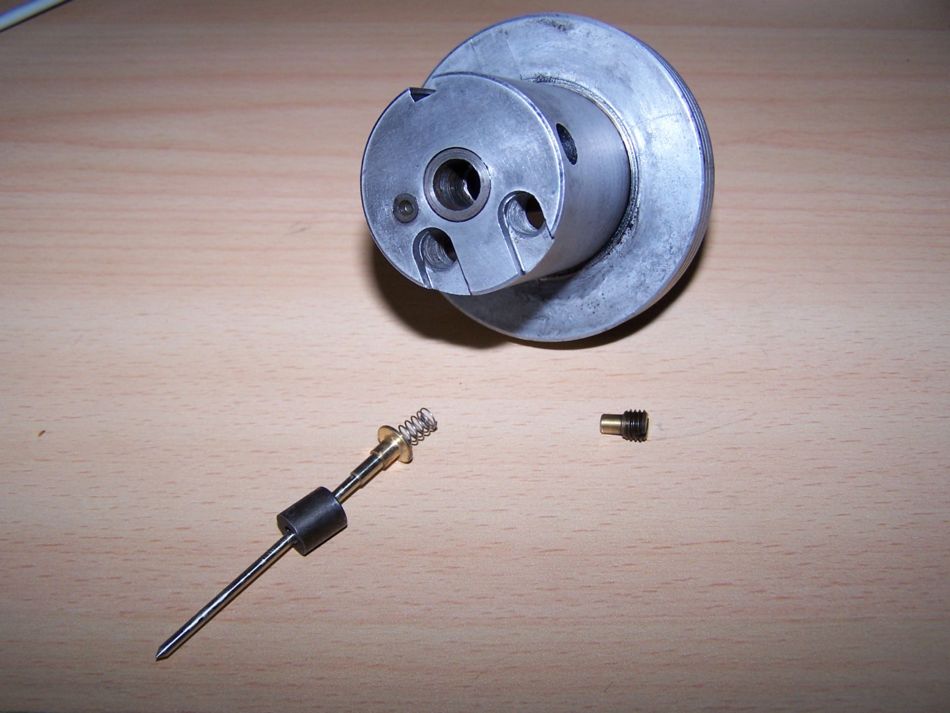

 c'est simple il faut enlever la vis de fixation ( sur le coté du piston ) de l'aiguille et sortir l'ensemble douille et aiguille , faire gaffe au petit ressort qui lui n'est pas livré avec l'aiguille neuve , au remontage mettre les douilles au m^me niveau a fleur du piston et orienter l'inclinaison de l'aiguille de preference vers le moteur ,sur la douille il y a un bossage en bout vers l'interieur pour incliner l'aiguille et un repere (trait) sur la face exterieur de la douille . une photo d'un ensemble avec aiguille neuve BDB ( avec piston HS4 pour l'exemple ) pour info les courbes que j'ai representées indiquent le diametre des aiguilles en millimetres ; pour BDB = 2.50 a la base et 2.08 au bout ce qu'il y avait avec le kit carbus moss( avec ce que je roule )c'est : BBW = 2.50 et 2.23 j'ai verifié les cotes au palmer et c'est identique au graphique |
|
| roland p 04/10/2010 16:10 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| faire gaffe aussi a la petite butée en " plastic " qui sert sans doute a eviter au piston d'entrer en contact direct avec le ponté du corps de carbu pour laisser passer un minimum de gaz pas toujours de la m^me epaisseur avec l'autre piston et ne donne pas les m^me valeurs ( infimes sans doute mais quand on pinaille on pinaille ) | |
| roland p 04/10/2010 16:20 |
re : cherche ref & marchand d'aiguilles pour montage KN |

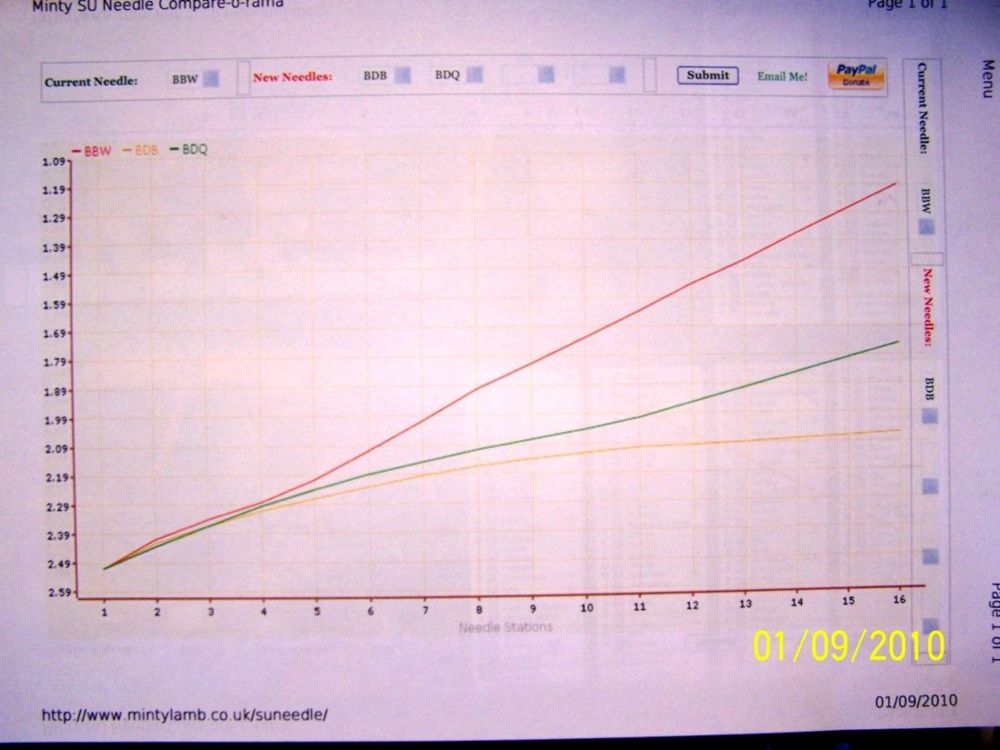

| oups ! attention je rectifie a cause d'un manque d'attention ; aiguille BBW = 2.50 a la base mais 1.23 au bout ( 1 mm ça compte ) donc plus riche que les BDB |
|
| Alain68 04/10/2010 17:53 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| merci Roland rapide est précis comme toujours .Par contre rassure moi tu as bien des HS6 pas des HS4??les HS4 c bien pour l'exemple hein??? encore merci Roland Alain | |
| roland p 04/10/2010 20:08 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| oui oui des HS 4 de mini 1275 GT pour l'exemple , j'allais pas demonter mes HS 6 juste pour la photo , mille soupapes affolées ! ( humour ) | |
| HPA68 * 10/10/2010 19:49 |
re : cherche ref & marchand d'aiguilles pour montage KN |

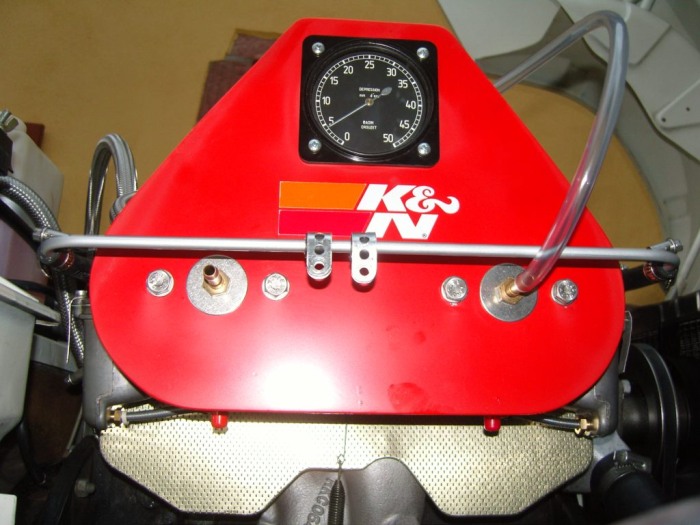

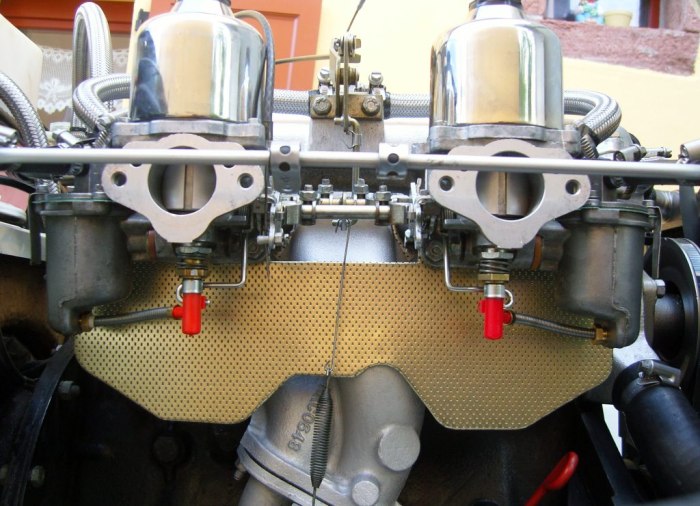

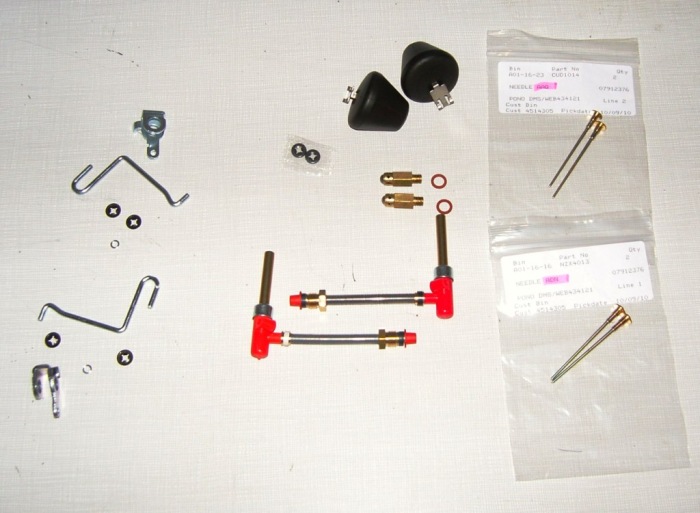

 Voilà je me suis décidé à remplacer mes aiguilles d'origine ADN par des AAQ celles qui sont préconisées par MOSS dans le cas de montage filtres K&N. J'en ai profité pour remplacer mes gicleurs Waxstat par des gicleurs fixe, je pene cela va de pair avec le remplacement des aiguilles, en effet les gicleurs on certainement une usure qui est adaptée aux anciennes aiguilles (? quiz). Quoi qu'il en soit après avoir monté tout çà et effectuer les règlages nécéssaires ma petite titine tourne du tonnerre, aucun cafouillage pas de trou à l'accélération montée rapide en puissance, pas de baisse de régime en côte, on sent qu'elle en veut je suis tellement surpris que j'ai demandé à Martine de l'essayer, elle était épatée elle la compare maintenant avec une moderne. Amicalement. |
|
| HPA68 * 10/10/2010 19:51 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 |
|
| HPA68 * 10/10/2010 19:52 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 |
|
| HPA68 * 10/10/2010 19:53 |
re : cherche ref & marchand d'aiguilles pour montage KN |

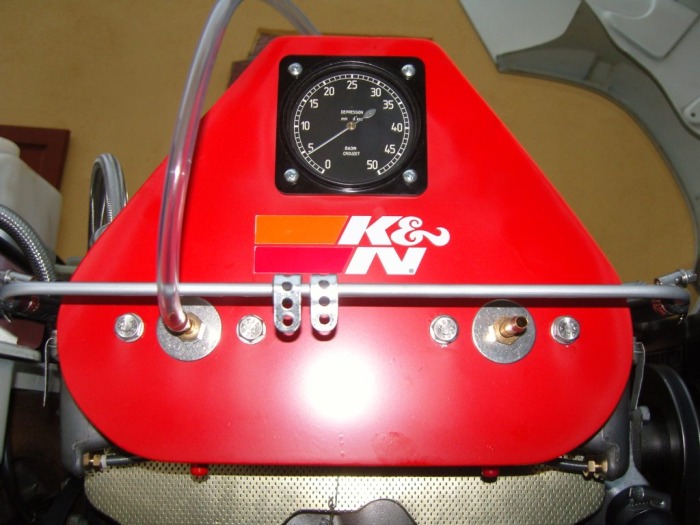

| OUP'S côté gauche, sorry. | |
| HPA68 * 10/10/2010 19:54 |
re : cherche ref & marchand d'aiguilles pour montage KN |
 |
|
| roland p 11/10/2010 11:27 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| je me demande encore pourquoi il y a des joints avec les pointeaux a billes et pas avec les classiques d'origine j'ai le m^me cadran de depressiometre mais le montage n'est pas aussi pro , c'est un bricolage maison . |
|
| Alain68 21/12/2010 18:17 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| je relance pour will55 | |
| Will56 21/12/2010 20:35 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| C'est Will56 et non 55 je suis breton !!!! On va dire que Alain68 était pressé, merci à toi. Je fais appel à vous pour préparer un moteur de MK3 Voici le fil: "Préparation d'un moteur 1300cc" Merci à vous |
|
| Alain68 21/12/2010 22:40 |
re : cherche ref & marchand d'aiguilles pour montage KN |
| oui excuse moi Will56 mes doigts on glissés sur le clavier Alain68 | |
