| ollin01 * 26/07/2023 16:08 |
cablage electrique Spit 1500 |
|---|---|
| qui peut m'aider à depanner ma Spit de 1976 le warning tout neuf ne fonctionne pas correctement il clignote mais les feux ne s'allument pas du tout |
|
| JeanLuc83430 26/07/2023 17:06 |
re : cablage electrique Spit 1500 |
| Bonjour, Je vais essayer te t'aider. Je suppose que tout fonctionnait avant excepté le Warning et je pense pour avoir eu la panne sur l'inter de Warning qu'il s'agissait d'un mauvais contact sur les pistes. 1) As tu le schéma électrique? 2)quand tu dis il clignote, je suppose que c'est le voyant qui clignote 3) Est ce que les clignotants fonctionnent toujours séparément. En fonction des réponses cela orientera le diagnostic, |
|
| tommybolin 26/07/2023 17:54 |
re : cablage electrique Spit 1500 |

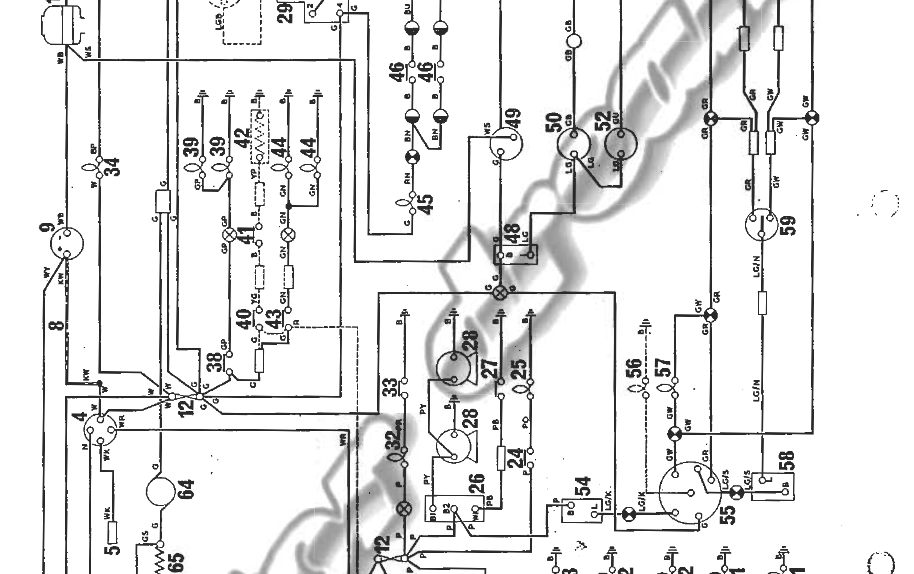

 Si ça peut aider voici un schéma partiel des modèles Europe conduite à G 55 = contacteur warning 54 & 58 = les centrales (warning & clignos ou inversement) 57 = témoin clignos 56 = témoin warning 26 = relais klaxon 12 = fusible 59 = commande clignos cdlt :) |
|
| ollin01 * 27/07/2023 08:35 |
re : cablage electrique Spit 1500 |
| merci Lean Luc et Tommy de vous intéresser à mon petit pb réponses aux questions de JLG 1) oui j'ai le schéma électrique 2) c'est bien le seul voyant warning qui clignote (lumière et bruit) le relai fonctionne donc, à priori, normalement 3) les clignotants fonctionnent toujours séparément ainsi que les feux de position Tommy j'ai bien noté les rep merci |
|
| JeanLuc83430 27/07/2023 08:52 |
re : cablage electrique Spit 1500 |
| Bonjour, Cela enlève quelques causes de pannes possibles, maintenant je pense qu'il s'agit d'un mauvais re branchement. Il te faudrait une photo des branchements avec les câbles. |
|
| tommybolin 29/07/2023 11:45 |
re : cablage electrique Spit 1500 |

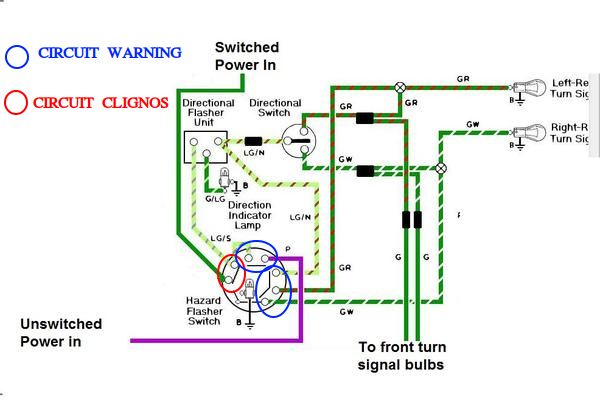

 Possible qu'un mauvais contact soit à l'origine du pb: Étant donné que sur ce modèle d'inter les contacts sont en partie à l'air libre (lamelles ressorts), dans un premier temps essaie de pulvériser du nettoyant contact un peu partout tout en actionnant l'inter plusieurs fois de suite pour "faire" les contacts. Si ça ne résout pas le pb vérifier les branchements. Apparemment, il y a eu un montage avec 2 centrales séparées (schéma + haut) puis plus tard une seule centrale commandait les warning & clignos. Selon un forum US, le fil vert alimente en + après contact l'inter warning pour alimenter les clignos (warning éteint). Contact coupé, c'est un fil violet qui à partir de la borne B2 du relais klaxon alimenterait en + permanent l'inter warning via la centrale warning 54 (donc en courant intermittent)= fil vert clair filet rose sur l'inter. En position warning actionné, le circuit du témoin warning 56 se ferait via le fil de masse noir et aussi vers les 4 clignos ensemble par le fil vert filet blanc en sortie d'inter. Sur le montage + récent à 1 seule centrale, le circuit est simplifié (schéma ci-dessus). Bonne recherche :) |
|
| ollin01 * 29/07/2023 12:41 |
re : cablage electrique Spit 1500 |
| merci Tommy je vais suivre ces pistes |
|
| tommybolin 29/07/2023 13:04 |
re : cablage electrique Spit 1500 |

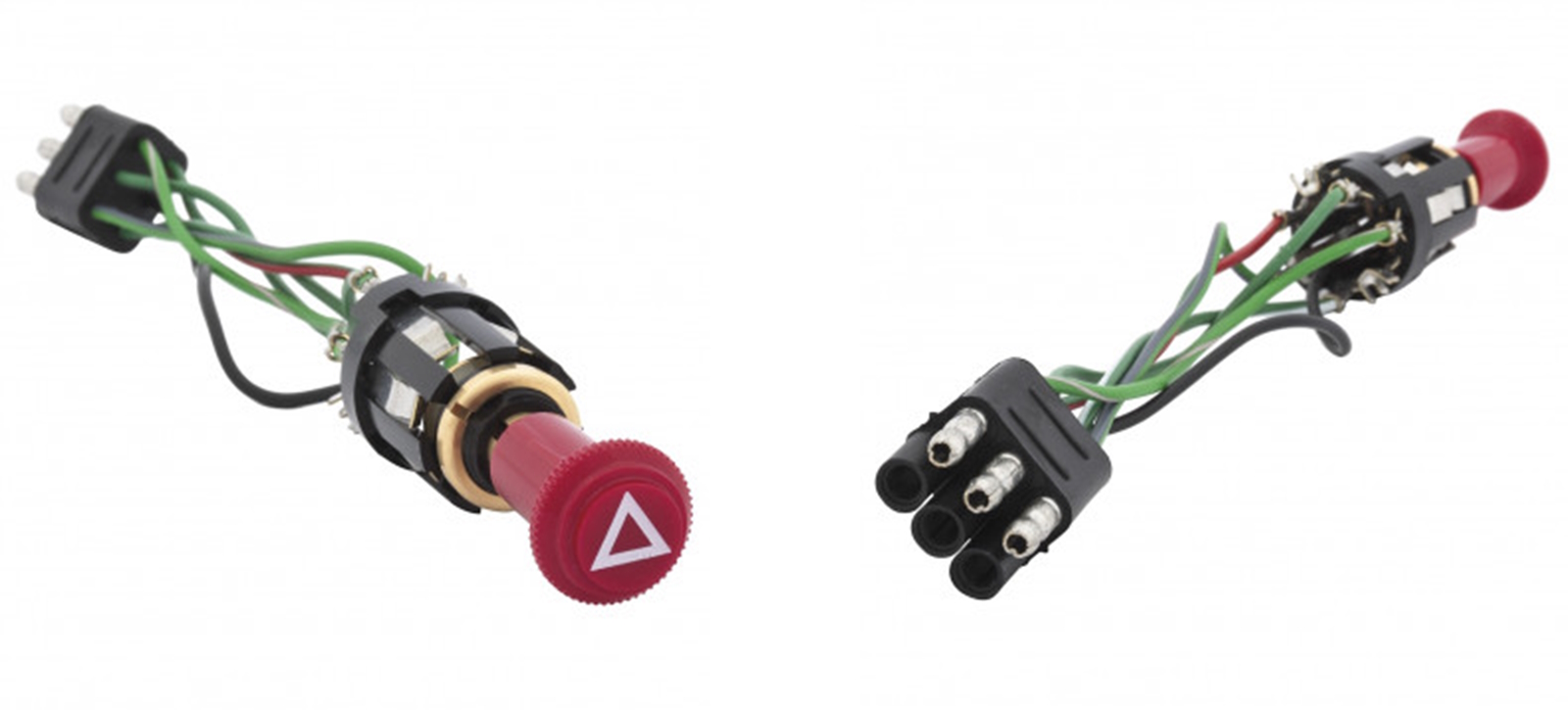

| Il y a au moins 2 modèles d'inter: premier modèle à 6 fiches et le + récent (avec centrale unique) à 7 fiches.. est-ce bien le modèle? | |
| ollin01 * 29/07/2023 16:56 |
re : cablage electrique Spit 1500 |
 |
|
| tommybolin 29/07/2023 18:01 |
re : cablage electrique Spit 1500 |
 Tu as pulvérisé sous toutes les lamelles? |
|
| ollin01 29/07/2023 19:51 |
re : cablage electrique Spit 1500 |
| tout partout et en actionnant le bouton ! ! ! toujours rien ;-( |
|
| tommybolin 29/07/2023 20:15 |
re : cablage electrique Spit 1500 |
| Warning actionné, en testant sur l'inter la borne correspondant au fil vert filet blanc, tu devrais avoir 12V en intermittence puisque sauf erreur de ma part ce fil est le seul à alimenter les 4 clignos en même temps. (sur 1er schéma) |
|
| ollin01 * 29/07/2023 20:56 |
re : cablage electrique Spit 1500 |
| ok je vais tester ça demain matin | |
| tommybolin 30/07/2023 10:07 |
re : cablage electrique Spit 1500 |

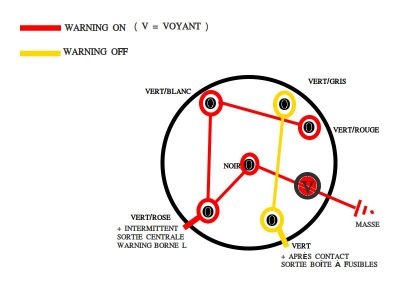

 Ci-joint schéma des connexions à vérifier pour ton type d'inter à 6 bornes Le pb pourrait venir aussi des cosses doubles de dérivation sur fil vert/blanc et fil vert/rouge situées juste au dessus de la commande de clignos 59.. mais + probable que l'inter soit en cause cdlt :) |
|
| ollin01 * 30/07/2023 10:37 |
re : cablage electrique Spit 1500 |
| bon , on avance mais ce n'est pas encore parfait ! Pas de tension sur la borne correspondant au fil vert filet blanc. En soulevant légèrement la lame correspondante ça a fonctionné !!!! mais malheureusement seulement le coté gauche ;-(( Donc les clignotants AV/G et AR/G fonctionnent en mode "feux de détresse". Pourtant les AV/D et AR/D fonctionnent bien en mode " feux clignotants" ! Ton avis ? |
|
| ollin01 * 30/07/2023 10:37 |
re : cablage electrique Spit 1500 |
| Message supprimé | |
| tommybolin 30/07/2023 11:03 |
re : cablage electrique Spit 1500 |
| Essaie de faire pareil sur la borne du vert filet rouge ;) | |
| ollin01 * 30/07/2023 12:19 |
re : cablage electrique Spit 1500 |
| j'ai fait bien sur mais ça coupe le clic clac en laisant la lampe rouge allumée en continu ! casse tète pièce Lucas neuve déficiente ;-(( |
|
| ollin01 * 30/07/2023 12:32 |
re : cablage electrique Spit 1500 |
| il ne me reste plus qu'à tirer 2 fils vers AV/D et AR/DG | |
| tommybolin 31/07/2023 19:14 |
re : cablage electrique Spit 1500 |
| Bonjour Guy, Possible que la couleur des fils ne corresponde plus aux mêmes connexions internes comparé à l'inter d'origine?? : Peut-être tester ces différentes connexions internes entre bornes selon la position de l'inter. Autrement reste a faire marcher la garantie du truc.. :( |
|
| JeanLuc83430 31/07/2023 20:07 |
re : cablage electrique Spit 1500 |
| Bonjour, Pas évident de dépanner à distance, une fois de plus, chapeau à Tommybolin, je ne savais même pas qu'il y avait deux montages. Question toute bête, as tu toujours l'ancien commutateur, cela pourrait t'aider en comparant. Ce ne serait pas étonnant qu'un inter neuf soit déficient, j'ai déjà eu le cas avec un mano contact, mais avec un fil c'était plus simple. |
|
| dyngo 31/07/2023 21:52 |
re : cablage electrique Spit 1500 |
| Comparer les couleurs des cables avec celui d'origine. J'ai le même 'warning' sur les années 70 Range Rover. Ils semble identique, mais ont des cables dans un ordre différent. |
|
| ollin01 * 01/08/2023 21:13 |
re : cablage electrique Spit 1500 |
| non je n'ai pas gardé l'ancienne pièce bon je redémontre tout et je vérifie point par point |
|
