| BenBec 14/07/2023 10:36 |
HS2 MkIV - Ressort de rappel tringle accélérateur |
|---|---|

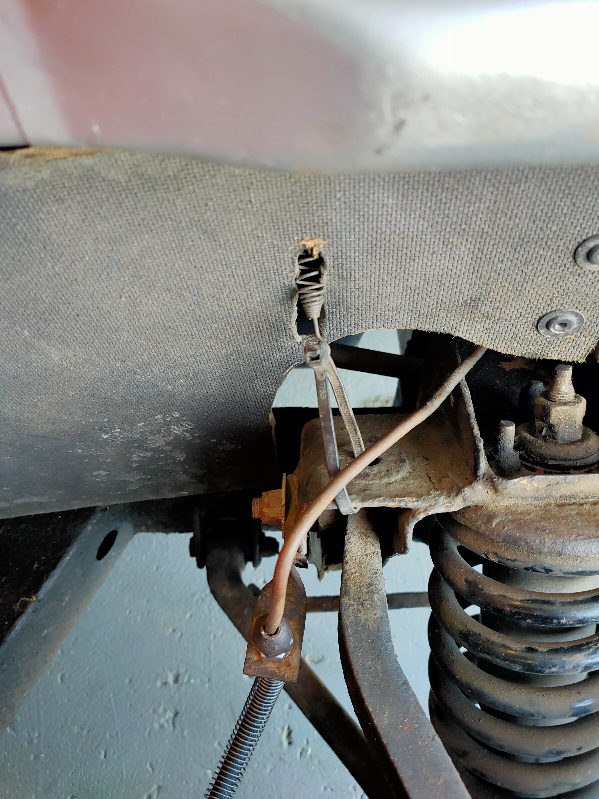

| (Le fichier "IMG20230714101908.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) (Le fichier "IMG20230714101903.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) (Le fichier "IMG20230714101856.jpg" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bonjour, J'ai récemment acheté une Mk IV dotée d'un système de rappel de tringlerie d'accélérateur au niveau des carbus disons... "artisanal" ! Il se compose en effet d'un ressort - tendu comme un string - qui passe à travers une découpe dans le carton de protection latéral et qui se prend sur un rizlan passé à travers un œillet dans le support de triangle supérieur (cf. photos). Bref, un montage tout à fait sûr et dans les règles de l'art ! Bien évidemment, je voudrais remettre tout ça en configuration d'origine ou en tout cas le plus proche possible, mais je n'arrive pas à comprendre où le ressort doit se fixer pour cela. Y aura-t-il une âme charitable pour me renseigner ? Merci d'avance. |
|
| BenBec 14/07/2023 10:45 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| (Le fichier "Rappel tringlerie accélérateur.pdf" est trop volumineux ou le nombre d'élement maximum est dépassé et n'a pas été enregistré) Bon, les photos étaient trop volumineuses la première fois, je retente en pdf. |
|
| BenBec 14/07/2023 10:47 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| On va faire sans image, je n'y arrive décidément pas aujourd' hui ! | |
| Pierre Boulon 14/07/2023 11:45 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |

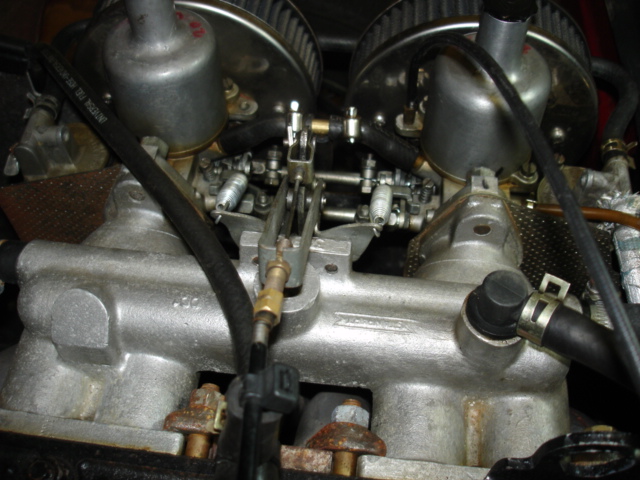

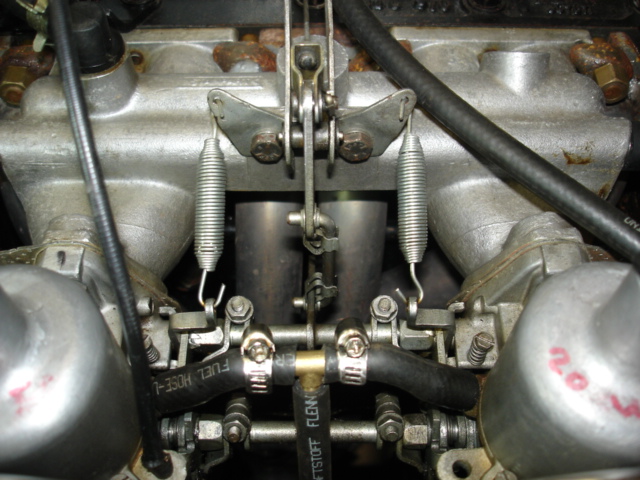

  Sur la mienne, MK4 de 1973, c'est comme ça. Amicalement. |
|
| BenBec 14/07/2023 11:58 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |

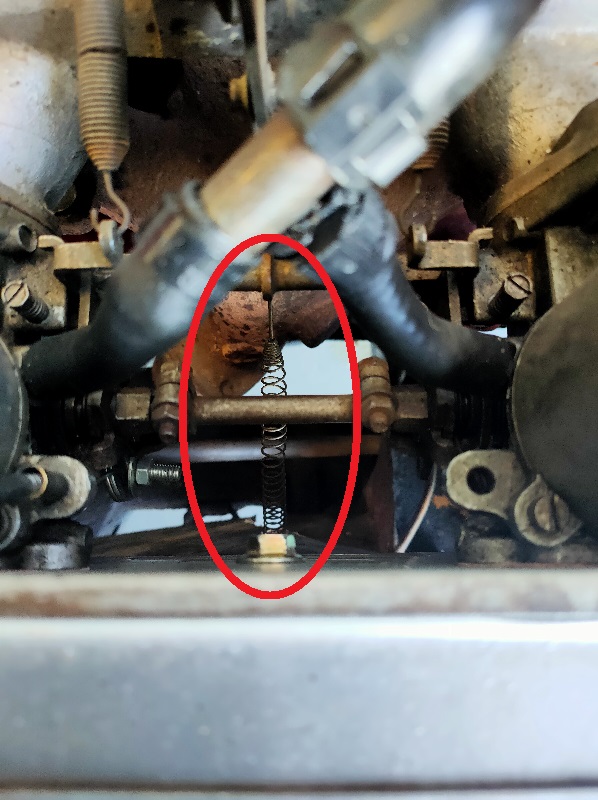

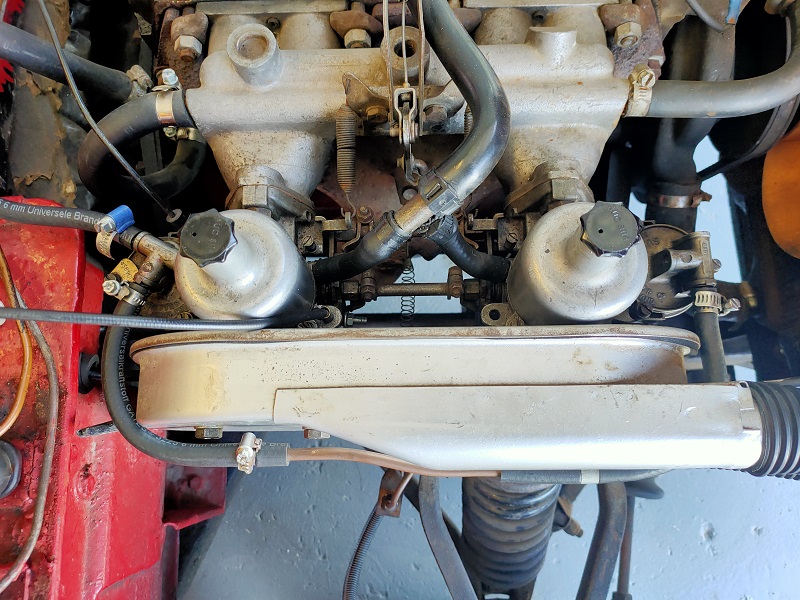

   Merci pour ce retour et pour les photos, ceci dit je ne vois pas dessus le ressort qui m'ennuie sur la mienne. Je retente l'import des photos après les avoir réduites, celui dont je parle est entouré en rouge sur les miennes. Cordialement. |
|
| Pierre Boulon 14/07/2023 12:02 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| Tu veux sans doute parler d'un bidouillage rajouté par certains pour faire revenir le starter. Si câble bien réglé et correctement lubrifié, ça ne sert à rien. Amicalement |
|
| BenBec 14/07/2023 12:15 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
 Sur le schéma du site de Moss ci-dessus, il y a bien un ressort à ce niveau-là mais qui ne se présente pas du tout comme le mien. Cordialement. |
|
| dyngo 14/07/2023 12:54 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| Oui, mais l'effet est identique. | |
| jpc 8430 14/07/2023 16:48 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| @ Ben Bec Remplace le collier en Rilsan qui tiens le ressort de rappel sur le châssis par du fil de fer, ou similaire , car a la longue ça vas casser ; plus de rappel d accélérateur, risque d emballement du moteur, et salade de bielles , etc etc ;( ;( cdlt j p c |
|
| BenBec 14/07/2023 16:55 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| Bonjour JPC, C'est précisément ce que je veux faire : pas question de garder ce rilsan, car j'ai bien conscience de tous les risques qu'il pose et que tu énumères ici ! Le truc c'est que je cherche à appliquer la solution la plus propre possible ; si je n'ai pas le choix je ferai un montage du style "fil de fer" comme tu le suggères mais franchement ce n'est qu'à peine mieux, non ? Cordialement. |
|
| tommybolin 14/07/2023 17:19 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| Bonjour BenBec, La patte 48 recevant le ressort est montée sur l'un des 3 goujons de la descente d'échappement. cdlt :) |
|
| jpc 8430 14/07/2023 20:16 |
re : HS2 MkIV - Ressort de rappel tringle accélérateur |
| @ Ben Bec Fait comme l écris TommyBolin , en achetant les 3 éléments , suivant ta copie d écran , ça sera plus conforme a l'origine , mais le fil de fer tiens bien en place !! ;) ;) cdlt j p c |
|
