| grard5419 * 26/06/2023 18:53 |
Témoin de phares |
|---|---|
| Bonjour, Je souhaite installer un avertisseur sonore d'oubli d'extinction des phares sur spitfire MK1. Quelqu'un pourrait-il me fournir le schéma de montage. D'après ce que j'ai vu le buzzer doit avoir 2 fils. Est-il nécessaire de monter un relais ? Merci pour vos réponses. Amicalement. |
|
| jean (02) * 26/06/2023 22:50 |
re : Témoin de phares |
 J'ai fait ça, et ça m'a déjà servi car avec les modernes nous avons perdu l'habitude de vérifier les phares en quittant la voiture. Quand les veilleuses sont allumées, et contact mis, il y a 12V de chaque côté, le buzzer n'est donc pas alimenté. Quand il y a 12V sur les veilleuses et contact coupé, le buzzer reçoit du 12V d'un côté, l'autre côté étant virtuellement à la masse par l'intermédiaire du cadran de température par exemple et dont la résistance est faible par rapport à celle du buzzer. Jean |
|
| grard5419 * 27/06/2023 23:10 |
re : Témoin de phares |
| Merci Jean, c'est clair... et simple finalement. Mais pour les nuls c'est mieux d'avoir un plan. Amicalement. |
|
| jean (02) * 28/06/2023 07:36 |
re : Témoin de phares |

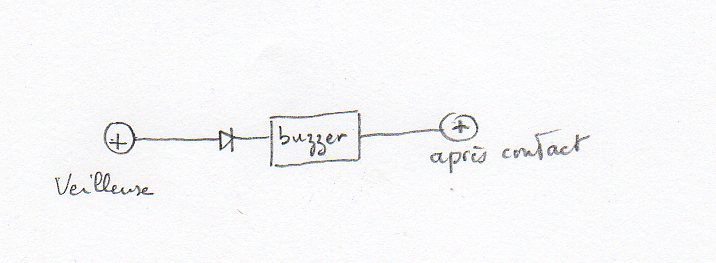

| Bah oui, simple et utile. Pour la diode, n'importe quel modèle basique convient, 1N4004 par exemple. Si le buzzer est polarisé, fil rouge côté diode. |
|
