| fabrice911 16/11/2022 21:28 |
différentiel suite et fin...... enfin j'espère!!! |
|---|---|

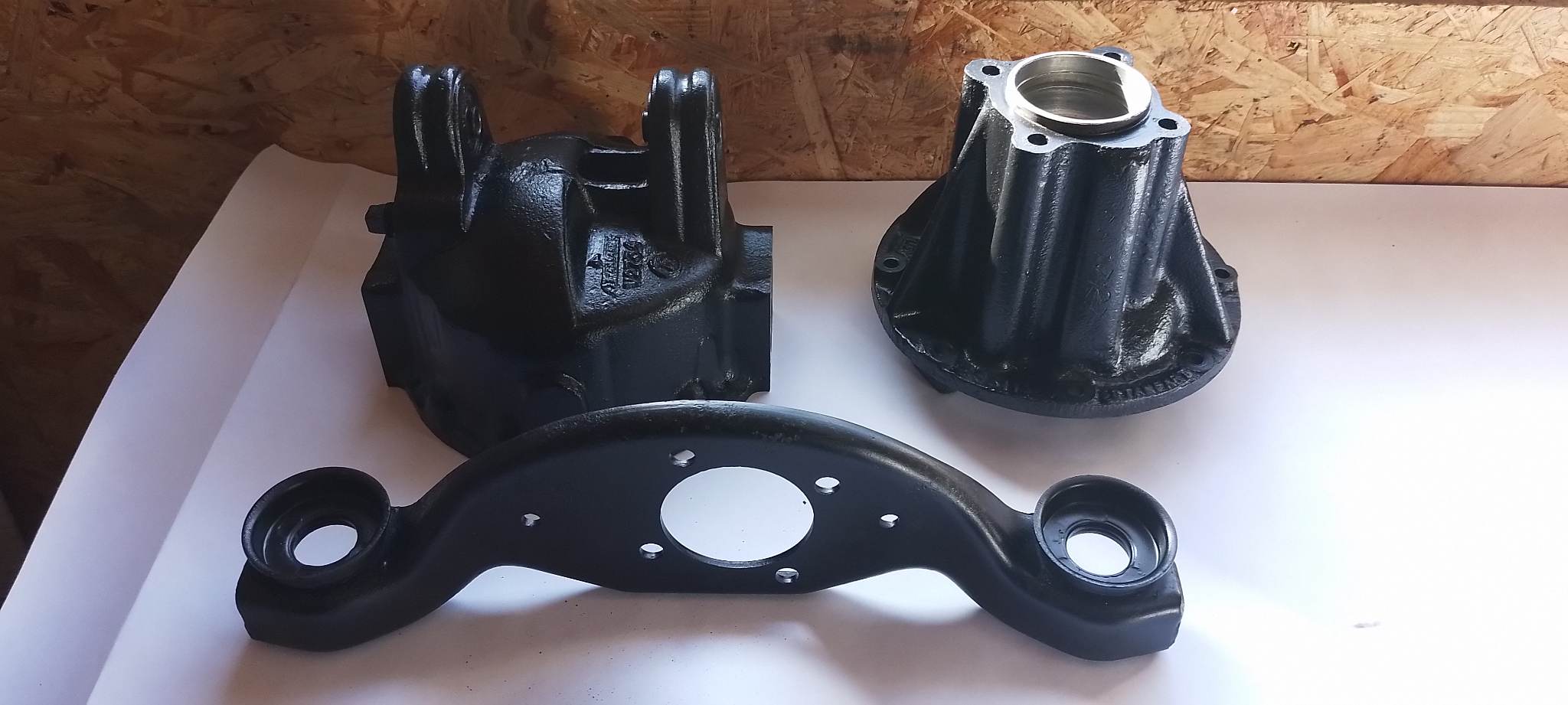

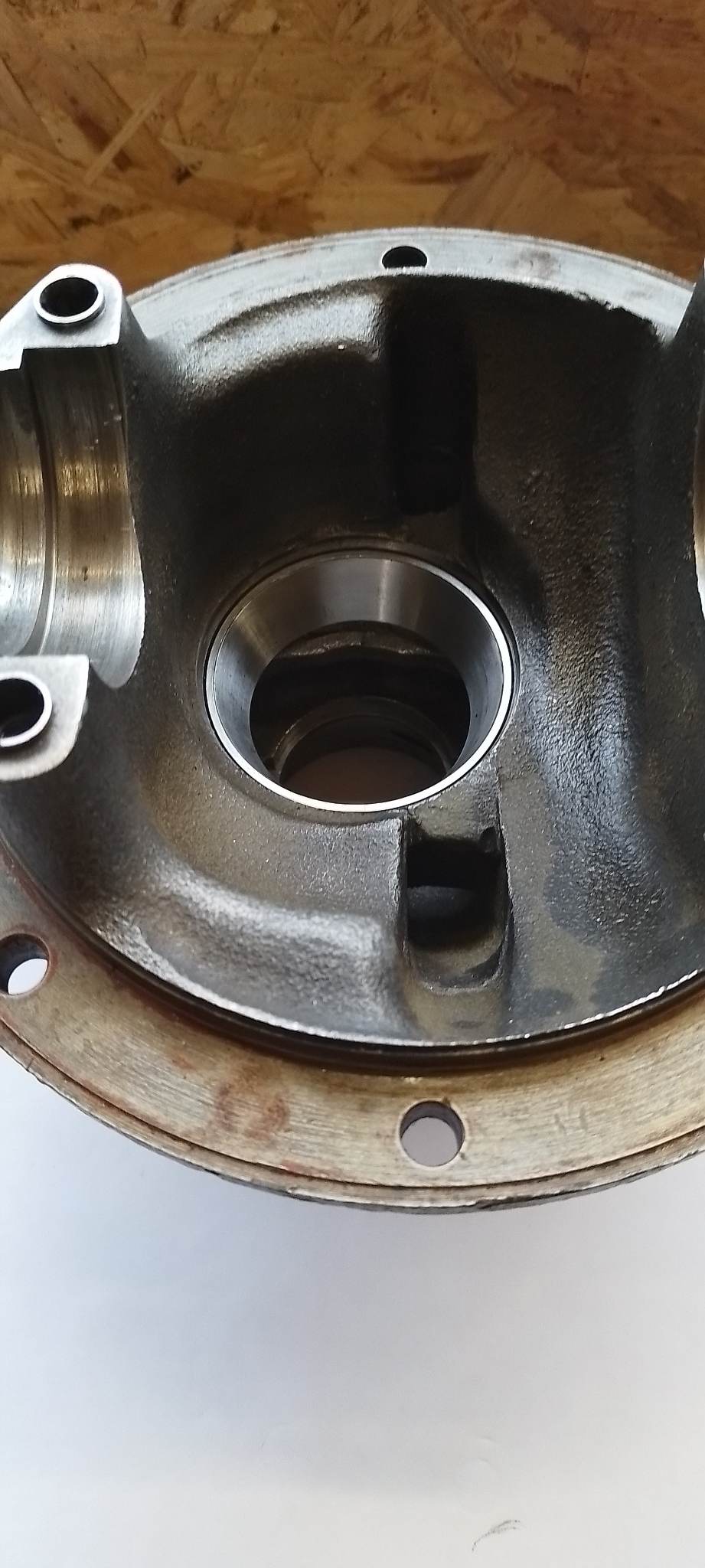

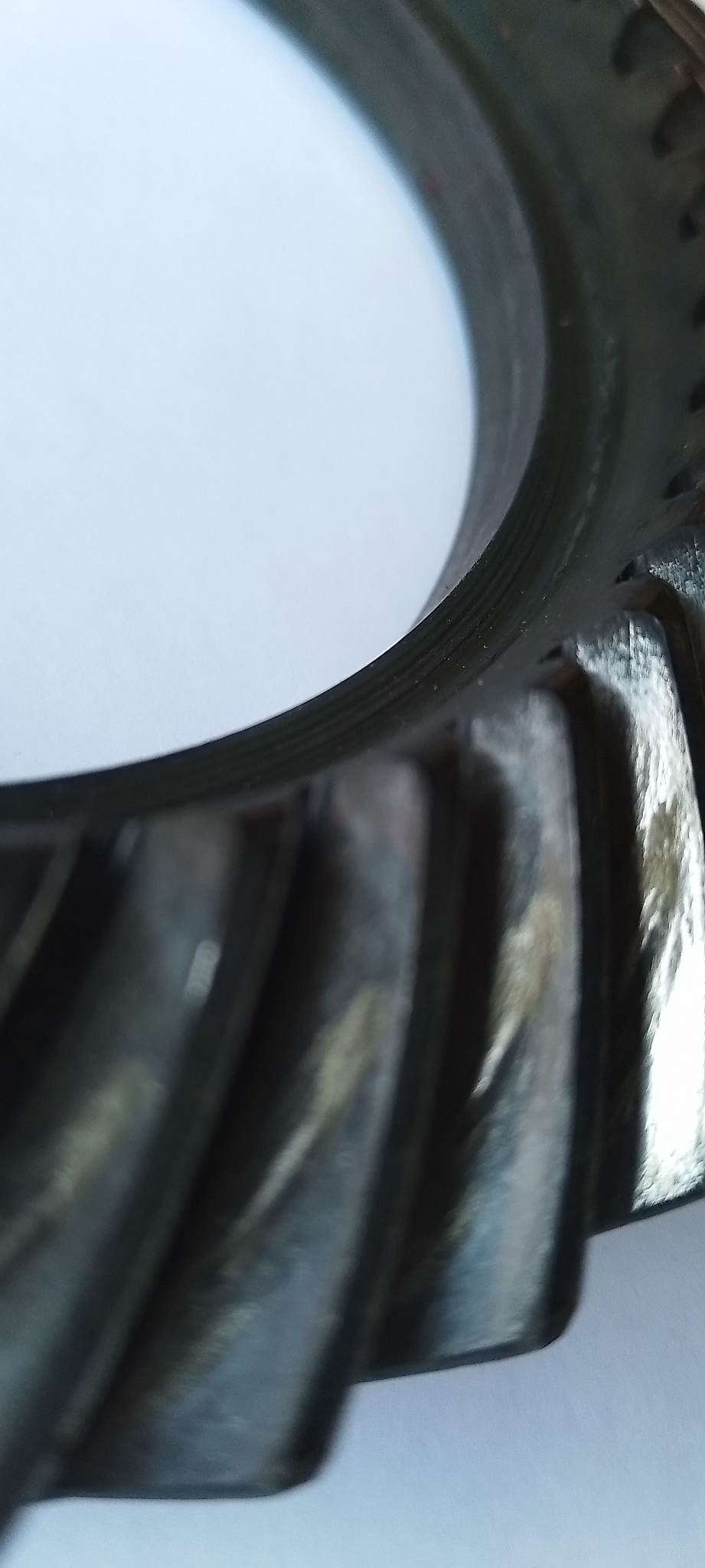

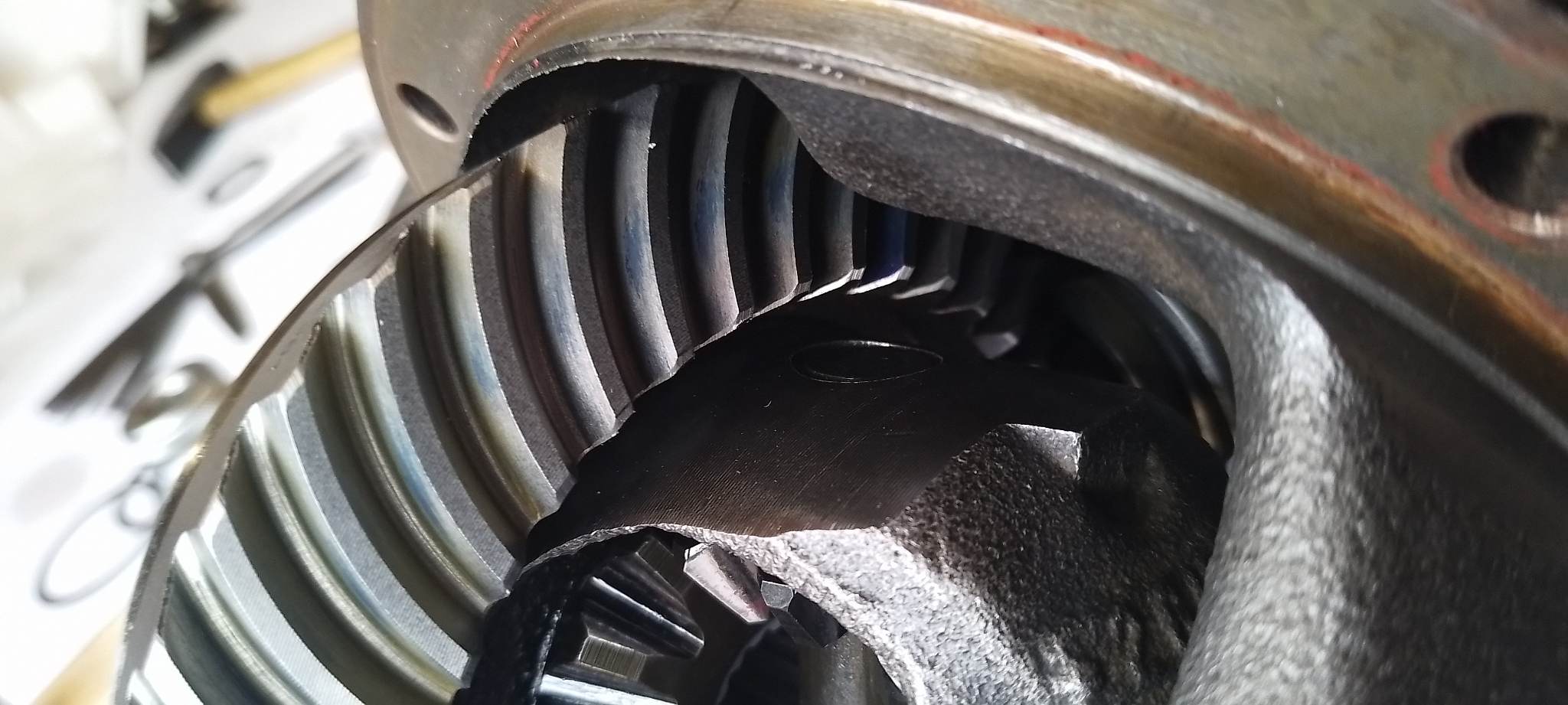

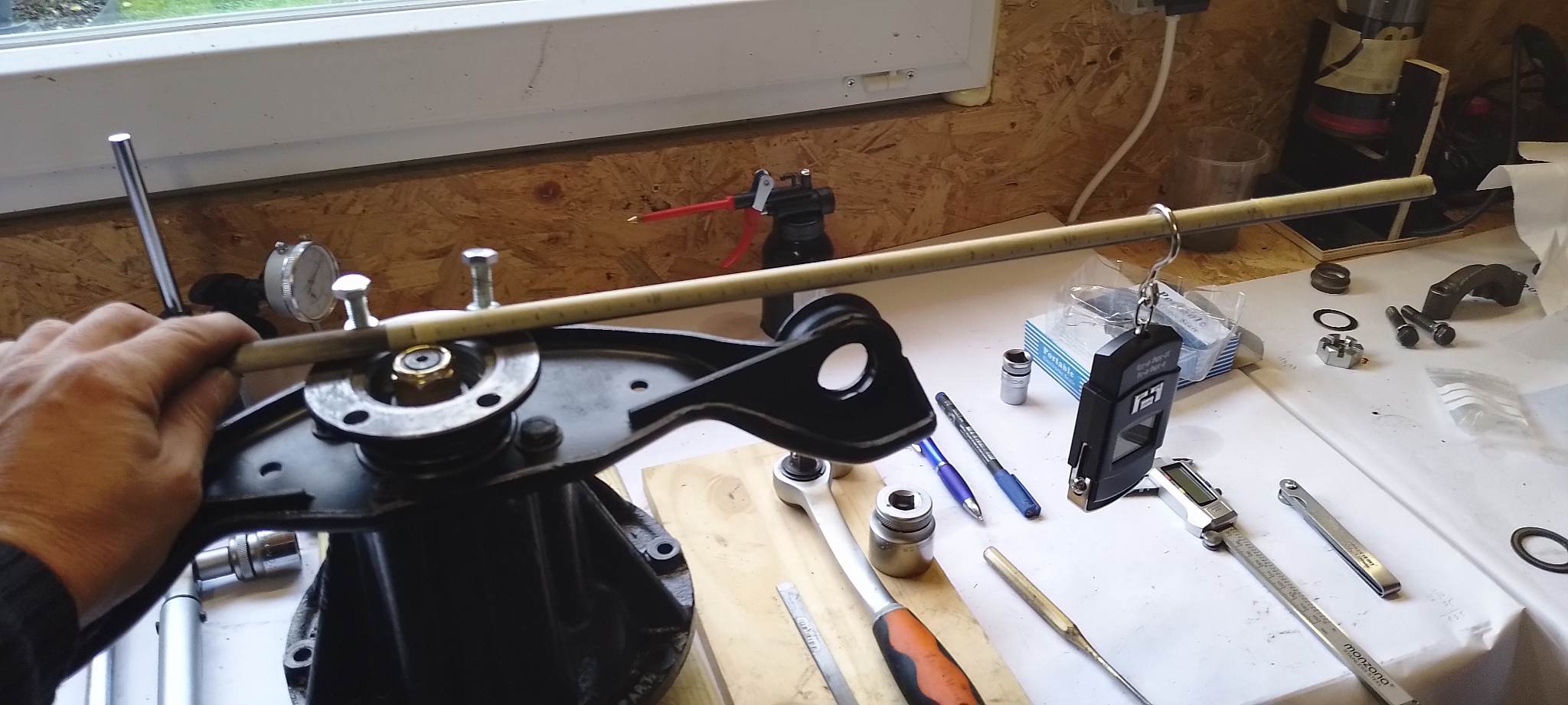

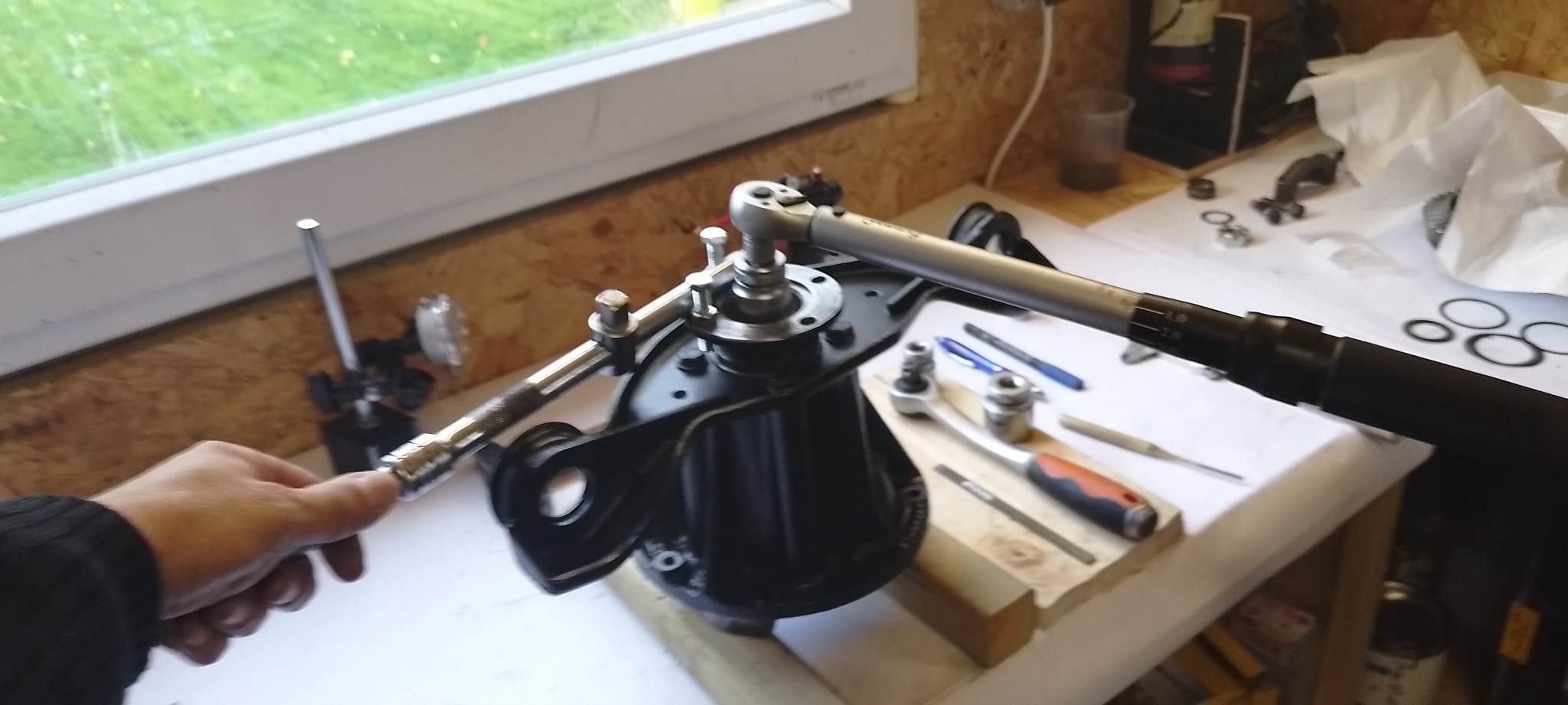

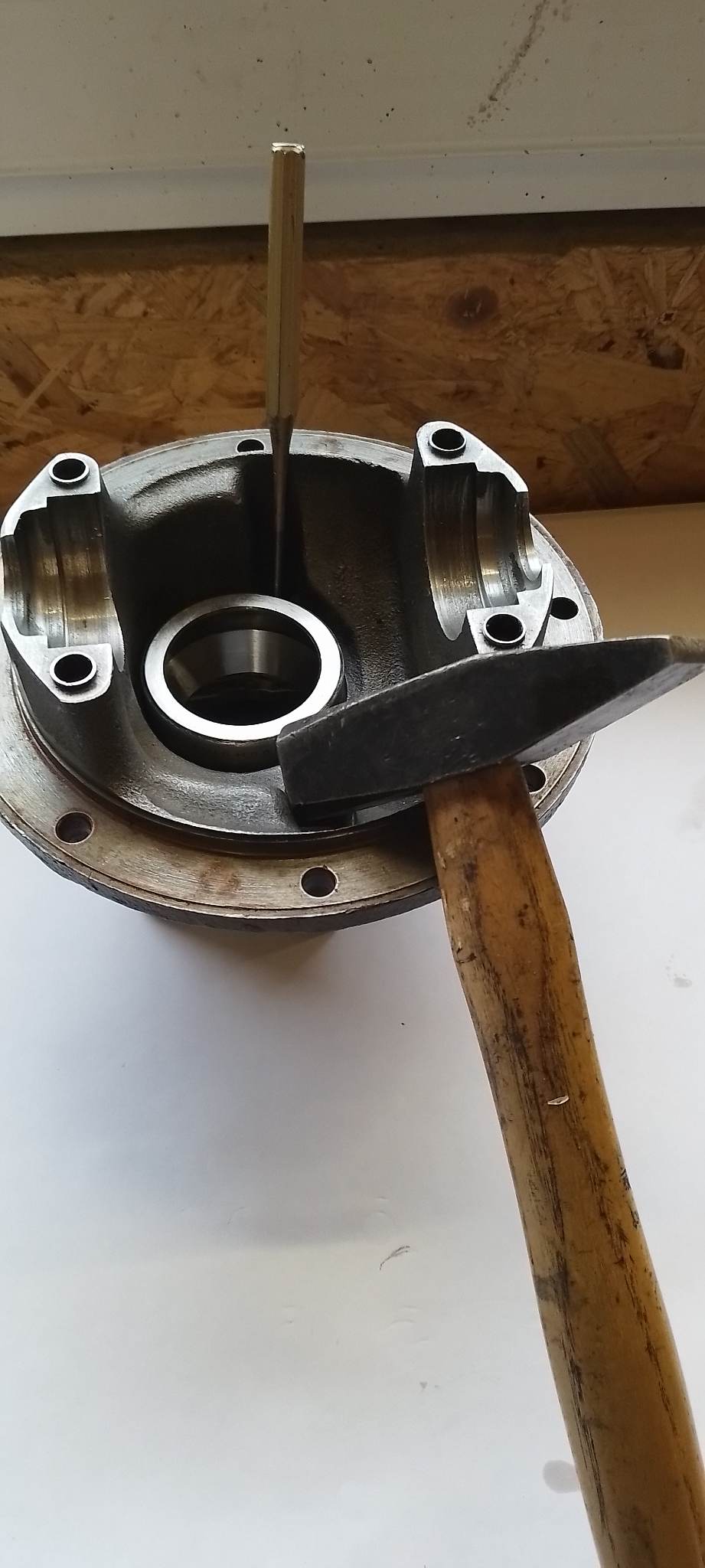

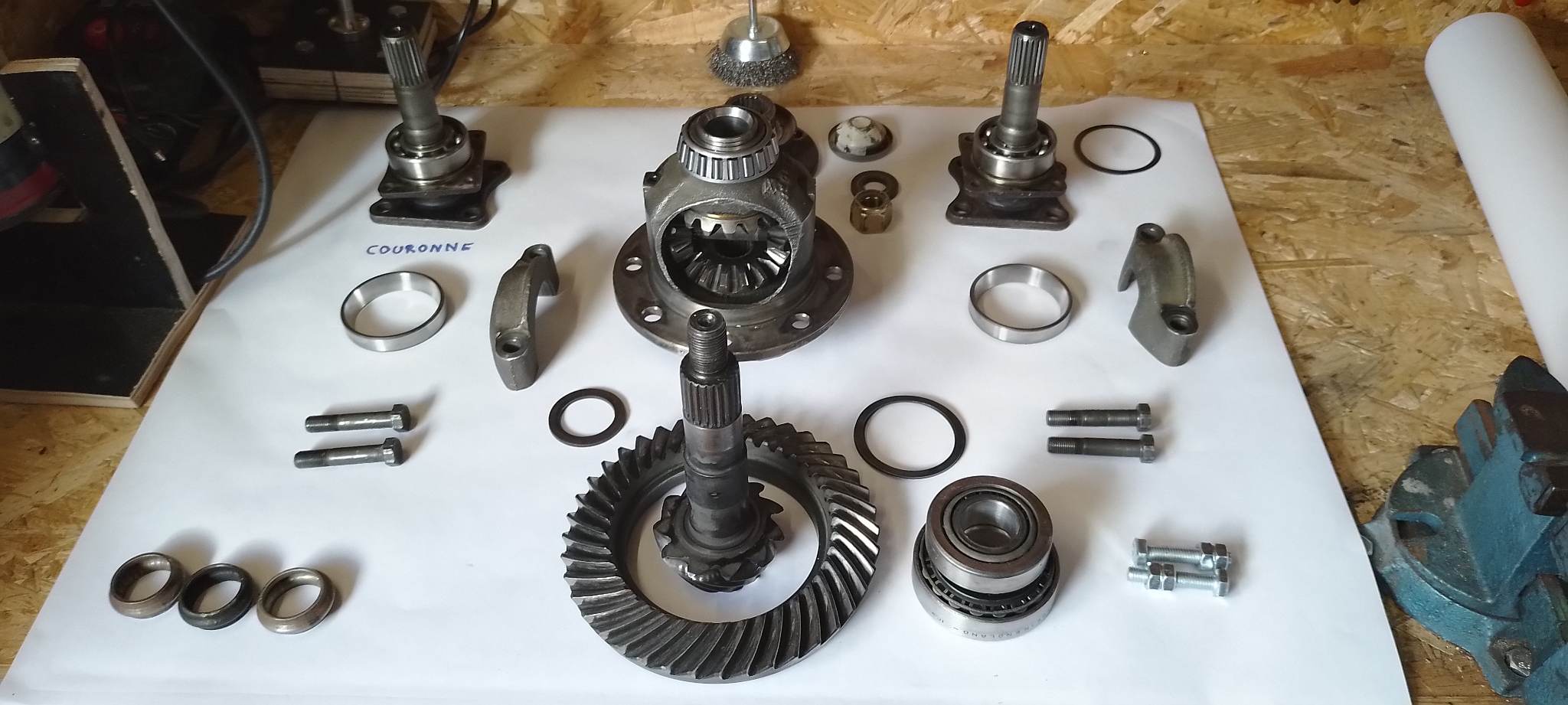

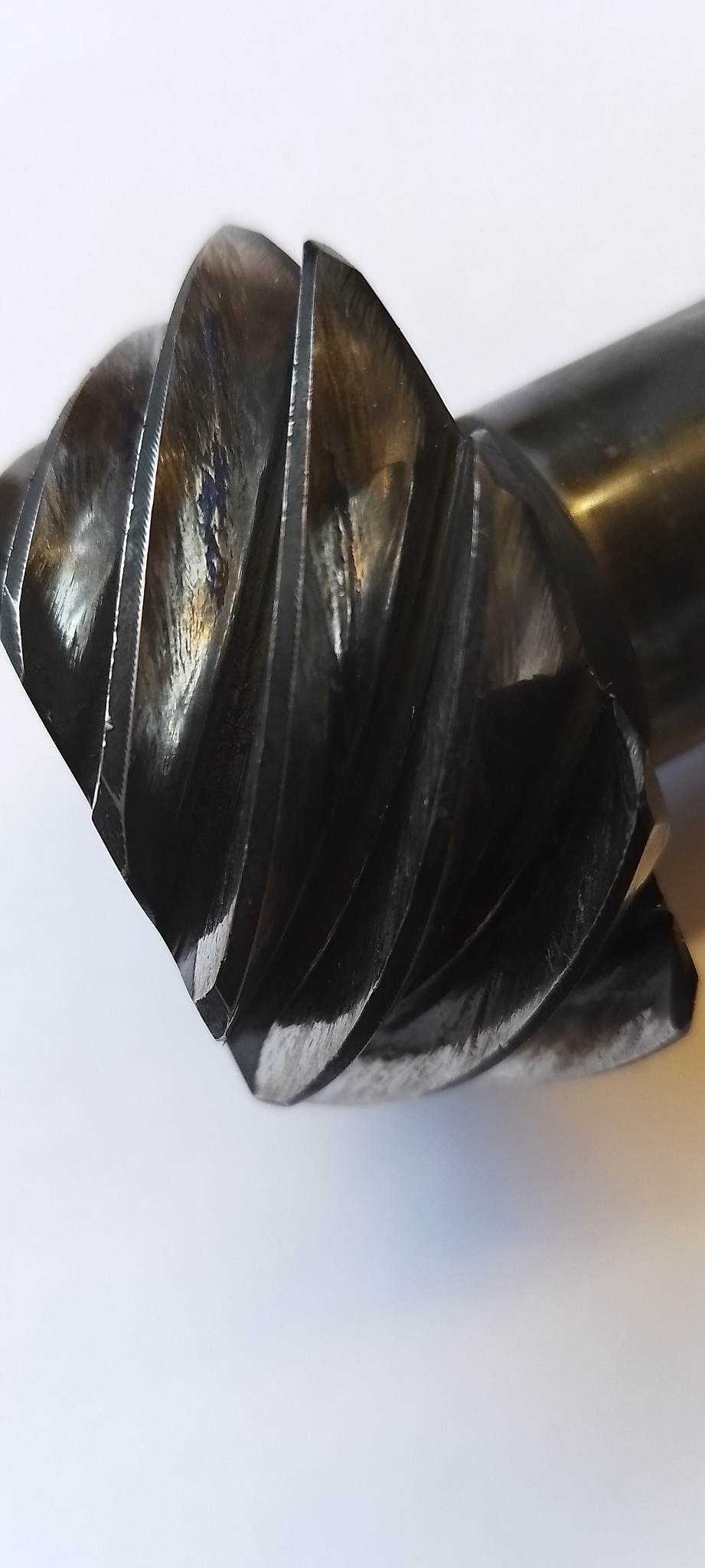

         bonjour à tous, voilà, après quelques déboires avec un pont très bruyant, j'ai décidé de tout remplacer, roulements, couple hypoïde, joints,.... L'ensemble démonté et nettoyé est inspecté, la couronne et le pignon sont morts....( le pont a été démonté dans le passé et mal remonté) Avant tout, l'outillage : pied à coulisse, comparateur, micromètre de profondeur, clé dynamométrique, peson, extracteurs,... les pièces neuves: couple hypoïde, roulements timken, joints spi, cales de réglage pignon et différentiel, écrou, joints, silent blocs,... Je me suis basé sur cette méthode trouvée sur le net: http://bullfire.net/GT6/GT6-7/GT6-7.html Après de nombreux essais avec différentes cales d'épaisseur, je parviens à avoir les mesures prescrites dans le manuel, à savoir position de la base de la tête du pignon par rapport l'axe du différentiel (76,99 mm), jeux entre dents (0.11mm), et marques sur les dents de la couronne, précharge des roulements de pignon... essais sur route, 10 km , plus de bruit!!! le pont est chaud, mais j'imagine que c'est normal au début, je revérifierai après un petit rodage. Merci à tous les intervenants pour leurs conseils et leur temps passé au téléphone... quelques photos.... |
|
| CL56 * 17/11/2022 08:48 |
re : différentiel suite et fin...... enfin j'espère!!! |
| Bonjour Fabrice, Rappel important : La position à 76.99mm est une étape à finaliser pour obtenir la position de la pointe du cône du pignon, qui, je le rappelle doit être sécant avec le plan horizontal passant par la pointe de la couronne entenant compte également vérifier la profondeur des logement de roulements latéraux du boitier différentiel; Ton montage te satisfait momentanément, mais sache que c'est la pointe de la denture du pignon qui porte sur la denture de la couronne.... Cdlt |
|
| Thibaut 17/11/2022 09:11 |
re : différentiel suite et fin...... enfin j'espère!!! |
| bonjour. Pour mon information, c'est un pont de 1500 avec la bague déformable? Merci. |
|
| fabrice911 17/11/2022 15:56 |
re : différentiel suite et fin...... enfin j'espère!!! |
| bonjour, @cl56 ok merci @thibaut oui c'est un pont de 1500 qui était monté avec une bague déformable. Mais le nouveau couple hypoïde que j'ai reçu est prévu pour une bague fixe. J'ai donc du me procurer celle-ci et un jeu de cales de différentes épaisseurs. Comme je n'avais pas de référence, j'ai mis toutes les cales, serré l'écrou et mesuré (5fois) le jeu axial du pignon pour avoir une estime de ce que je devais retirer. Il m'a fallu 3 démontages pour obtenir la précharge voulue tout en étant dans les limites de serrage de l'écrou. 20 km parcourus aujourd'hui encore, toujours ok et le pont est déjà nettement moins chaud. |
|
