| Nikkos29 10/04/2020 23:50 |
à‰talonnage voltmètre Jaeger |
|---|---|
 Je ne sais pas si ça pourra servir à certains d'entre vous mais j'ai creusé un sujet pendant le temps que j'ai en ce moment ... j'ai raccordé récemment un vieux voltmètre Jaeger sur la console centrale et au branchement je me suis aperçu que l'aiguille passait au bout de 10 sec dans le rouge moteur à l'arrêt batterie à 12,8V. J'ai cherché partout le fonctionnement de ce type de voltmètre sans grand succès notamment pour procéder à l'étalonnage du bilame . J'ai donc entrepris le démontage pour m'apercevoir un peu plus tard qu'il y a en fait 2 fentes accessibles à l'arrière par les 2 trous dans la coque pour insérer un tournevis et régler le bilame en déplaçant les plaquettes. Il y a un point fixe de rotation en haut et le bas est mobile car la plaquette est pincée avec 2 rivets. On peut étalonner avec une source type alim stabilisée ou sur la batterie en déplaçant donc très doucement la plaquette et ramener l'aiguille à 12V sur le trait en limite rouge / vert . Moteur en marche l'aiguille sera donc située légèrement au dessus du centre de la zone verte. La plaquette du bas en la montant permet de faire varier la hauteur de l'aiguille pour qu'elle soit alignée sur le centre de l'échelle de tension. Je joins une photo annotée pour les réglages vus de l'intérieur. J'ai profité du démontage pour nettoyer le tout repeindre l'aiguille et remettre un joint neuf. C'est assez difficile à démonter le cerclage est serti donc si vous pouvez éviter faites le réglage depuis l'arrière du voltmètre! J'espère que ça pourra servir si vous aviez mis ces voltmètres increvables au rebut!! Au plaisir! |
|
| Nikkos29 10/04/2020 23:52 |
re : à‰talonnage voltmètre Jaeger |

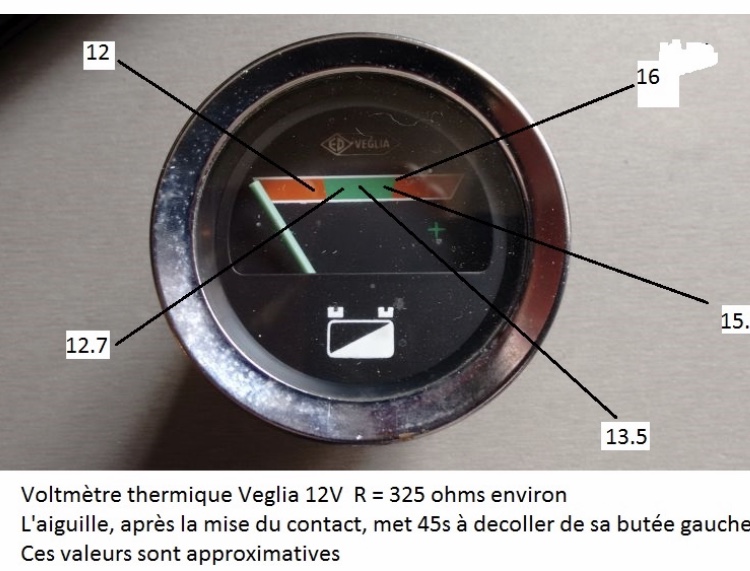

| Une photo des zones de fonctionnement normal trouvée sur internet pour aider. | |
| Nikkos29 10/04/2020 23:56 |
re : à‰talonnage voltmètre Jaeger |
 |
|
| jean (02) * 11/04/2020 11:06 |
re : à‰talonnage voltmètre Jaeger |
| Effectivement, le voltmètre remplace avantageusement l'ampèremètre car la finalité est de savoir si ça charge ou pas, et il est plus simple à installer car il ne nécessite pas de gros fils. L'ampèremètre est à cadre mobile alors que ce voltmètre est un bilame. Il a beaucoup d'inertie mais ce n'est pas gênant. Jean |
|
| Nikkos29 11/04/2020 12:48 |
re : à‰talonnage voltmètre Jaeger |
| Effectivement Jean, beaucoup d'inertie mais justement pour cela que c'est efficace l'aiguille ne bouge pas dans tous les sens en faisant le yoyo et cNest très agréable à l'usage. On voit de suite si il y a un problème de charge. Pour le branchement une cosse à la masse derrière un accessoire et un plus derrière le contacteur à clé sur plus après contact. Histoire de 15 min! |
|
| Qui * 11/04/2020 15:05 |
re : à‰talonnage voltmètre Jaeger |
| oui, il faut que le bilame chauffe, |
|
